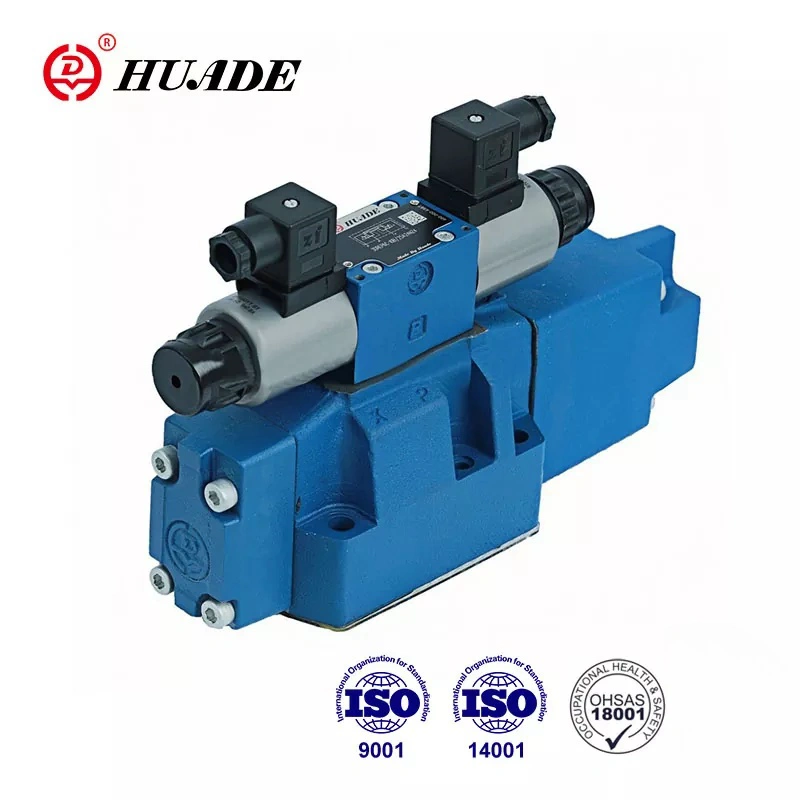

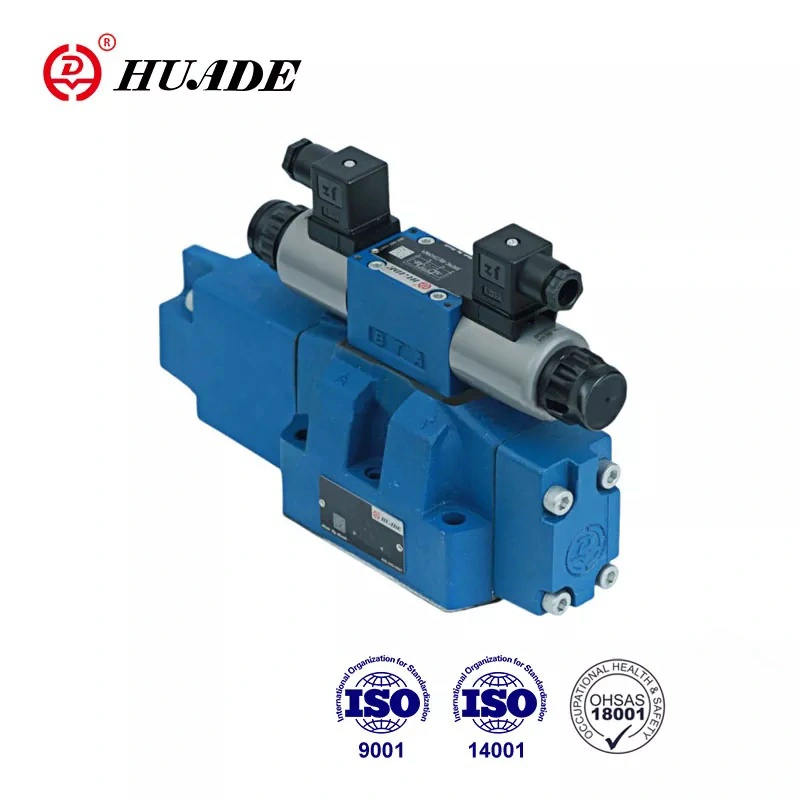

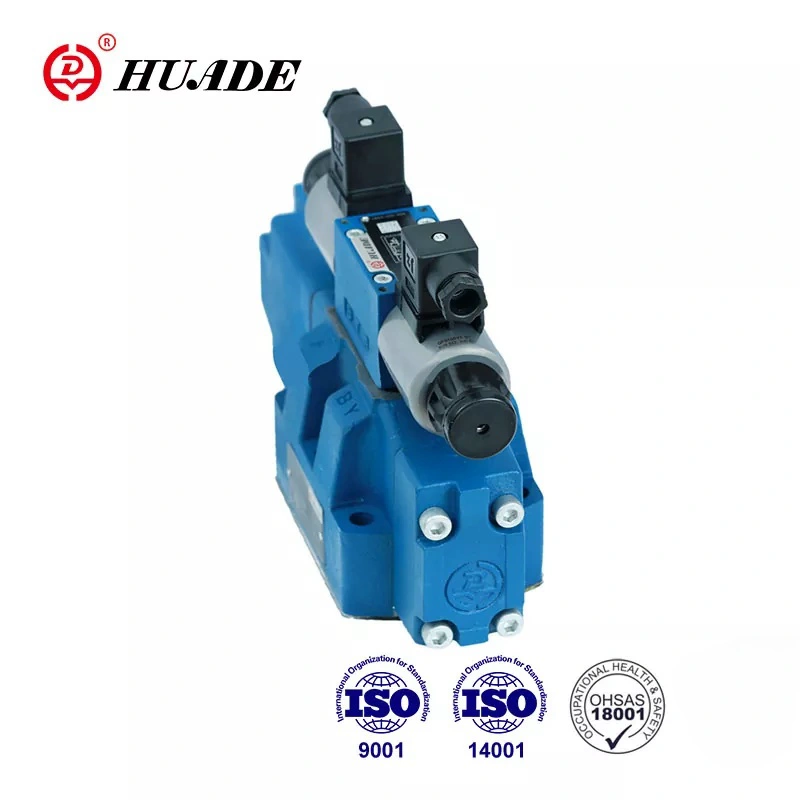

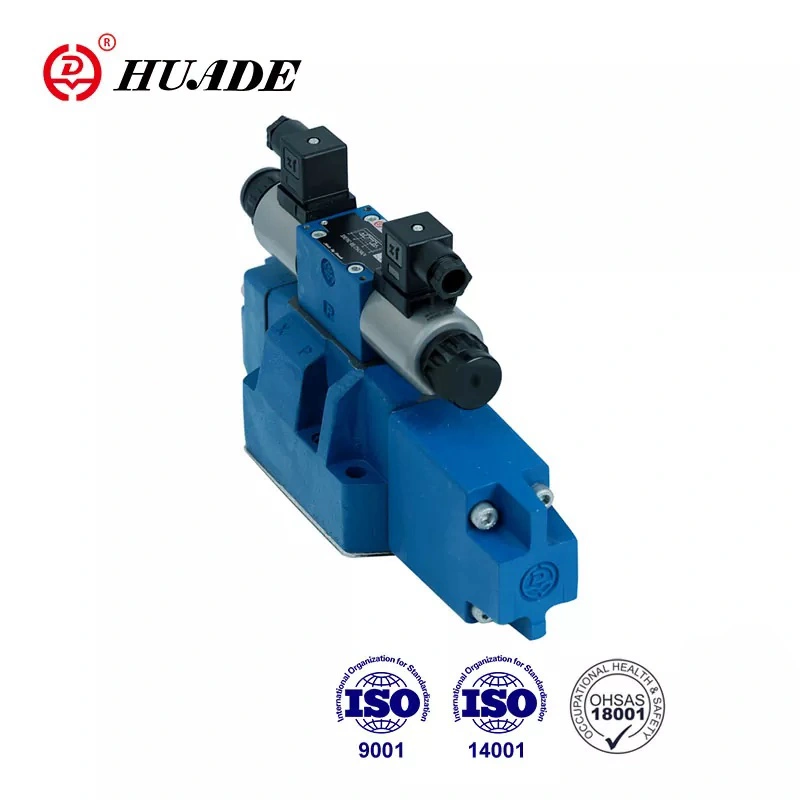

Proporcjonalny zawór kierunkowy 4WRZ wykorzystuje połączenie płytowe, które ma ten sam rozmiar przyłącza, co zwykły zawór przełączający o tej samej średnicy. Jest łatwy w instalacji i debugowaniu. Główny zawór zaworu proporcjonalnego Huade® 4WRZ jest centrowany sprężyną. Główny rdzeń zaworu nie ma dryfu, ma wysoką powtarzalność i dobrą niezawodność. Zawór posiada certyfikat CE.
|
Dane hydrauliczne |
|||||
|
rozmiar |
10 |
16 |
25 |
32 |
|
|
ciśnienie zaworu pilotowego (MPa) |
zewnętrzne zasilanie olejem pilotowym |
3 do 10 |
|||
|
wewnętrzne zasilanie olejem pilotowym |
Do 10 (ponad 10 musi zainstalować ZDR6DP2-30B/75YM) |
||||
|
Ciśnienie w głównym zaworze (MPa) |
31.5 |
35 |
|||
|
Ciśnienie powrotne (MPa) |
port T (zewnętrzny powrót oleju sterującego) |
31.5 |
25 |
15 |
|
|
port T (wewnętrzny powrót oleju sterującego) |
3 |
||||
|
Port Y |
3 |
||||
|
Objętość oleju pilotowego (cm3) |
1.7 |
4.6 |
10 |
26.5 |
|
|
Przepływ oleju sterującego w porcie X lub Y (l/min) |
3.5 |
5.5 |
7 |
15.9 |
|
|
Przepływ przez zawór główny (l/min) |
270 |
460 |
877 |
1600 |
|
|
Histereza (L/min) |
6 |
||||
|
Powtarzalność (%) |
3 |
||||
|
stopień zanieczyszczenia(㎛) |
≤20 |
||||
|
Płyn |
Olej mineralny (do uszczelki NBR). Ester fosforanowy (do uszczelki FPM) |
||||
|
Zakres lepkości (mm ²/s) |
2,8 do 380 |
||||
|
Zakres temperatury płynu (℃) |
-20 do +70 |
||||
|
Pozycja montażowa |
fakultatywny |
||||
|
Waga (kg) |
zawór z jednym elektromagnesem |
7.4 |
12.7 |
17.5 |
41.8 |
|
zawór z dwoma elektromagnesami |
7.8 |
13.4 |
18.2 |
42.2 |
|
|
Dane elektryczne |
||
|
Rodzaj dostawy |
DC |
|
|
Prąd znamionowy cewki (A) |
0.8 |
|
|
Rezystancja cewki (Ω) |
zimno (w temperaturze 20 ℃) 19,5; maks. zawór, gorący 28,8 |
|
|
Temperatura otoczenia (℃) |
50 |
|
|
Temperatura cewki (℃) |
150 |
|
|
Cykl pracy |
Ciągły |
|
|
Prąd pilota (A) |
0.02 |
|
|
Izolacja |
IP65 |
|
|
Powiązany |
Z 1 czasem rampy |
VT-3000S30 |
|
Z 5 czasami rampy |
VT3006S30 |
|
|
Podłączenie elektryczne |
Połączenie wtykowe |
|
Cechy:
▶ Zawór proporcjonalny Pilot WRZ
▶ Do montażu płytowego
▶ Do kontroli kierunku i natężenia przepływu płynu hydraulicznego
▶ Sprężyna centralna, brak dryfu szpuli
▶ Niski spadek ciśnienia na obszarach kontrolnych
▶ Sterowanie zaworami i elektroniką z jednego źródła
▶ Proporcjonalne działanie elektromagnesu
▶ Schemat przenoszenia zgodny z DIN 24 340 forma A, ISO4401 i CETOP-RP121H
Aplikacja:
Proporcjonalny zawór kierunkowy typu 4WRZ jest szeroko stosowany w różnych gałęziach przemysłu, takich jak obrabiarki, metalurgia, przemysł lekki, górnictwo, inżynieria itp.
Zawory typu 4WRZ... to zawory 4-drogowe sterowane za pomocą elektromagnesów proporcjonalnych. Kontrolują kierunek i natężenie przepływu płynu hydraulicznego.
Składają się zasadniczo z zaworu pilotowego (3), zaworu głównego (7) z suwakiem głównym (8) i sprężyny centrującej (9).
Jeśli elektromagnes „B” jest zasilany, suwak sterujący (4) przesuwa się w prawo. Olej sterujący jest następnie podawany wewnętrznie z portu P lub „zewnętrznie” z portu X przez zawór pilotowy (3) do komory ciśnieniowej (10) ) i przesuwa szpulę główną (8) na odległość proporcjonalną do natężenia prądu elektrycznego. Rowki dławiące w szpuli głównej otwierają się stopniowo wraz ze wzrostem prądu, kontrolując w ten sposób przepływ płynu hydraulicznego do otworów siłownika.
Kiedy sygnał elektryczny zostanie wyłączony, zarówno suwak pilotowy (4), jak i suwak główny (8) powracają do położenia neutralnego niezależnie od zasilania ciśnieniem sterującym. Awaryjny operator ręczny umożliwia przesuwanie położenia suwaka pilota bez zasilania elektromagnesów
Budowa proporcjonalnego zaworu kierunkowego 4WRZ
Zawór pilotowy
Zawór pilotowy jest proporcjonalnym, 3-drogowym zaworem redukcyjnym sterowanym elektromagnetycznie (typ 3DREP6). Wkładka przepustnicy jest instalowana w przyłączach A i B, dalsze szczegóły można znaleźć w tekście 3DREP6
Budowa zaworu pilotowego typu 3DREP6
Symbol proporcjonalnego zaworu kierunkowego 4WRZ
