Czy zastanawiałeś się kiedyś, jak sprzęt budowlany porusza się tak płynnie i precyzyjnie? Albo w jaki sposób maszyny fabryczne mogą tak dokładnie kontrolować swoją prędkość? Odpowiedź często kryje się w małym, ale potężnym elemencie zwanym hydrauliczną przepustnicą.
W tym przewodniku w prosty sposób omówimy wszystko, co musisz wiedzieć o hydraulicznych zaworach dławiących. Niezależnie od tego, czy jesteś studentem, pracownikiem obsługi technicznej, czy po prostu ciekawi Cię, jak to działa, ten artykuł pomoże Ci zrozumieć te ważne urządzenia.
Co to jest hydrauliczny zawór dławiący?
Hydrauliczny zawór dławiący działa jak kran wody w układach hydraulicznych. Podobnie jak obracasz uchwyt kranu, aby kontrolować szybkość wypływania wody, tak zawór dławiący kontroluje szybkość przepływu płynu hydraulicznego przez system.
Prosta analogia:Pomyśl o tym w ten sposób: kiedy ściskasz wąż ogrodowy, wypływa mniej wody i płynie ona wolniej. Podobnie działa hydrauliczna przepustnica – tworzy mniejszy otwór, przez który musi przejść płyn, co spowalnia przepływ.
Dlaczego są ważne?
Hydrauliczne przepustnice są kluczowe, ponieważ:
- Kontroluj prędkość cylindrów hydraulicznych i silników
- Spraw, aby maszyny poruszały się płynnie, a nie nierówno
- Pomóż operatorom pracować z precyzją
- Chroń sprzęt, zapobiegając nagłym ruchom
Jak działa hydrauliczny zawór dławiący?
Nauka stojąca za zaworami dławiącymi jest w rzeczywistości całkiem prosta. Wszystko sprowadza się do jednej podstawowej idei: im mniejszy otwór, tym wolniejszy przepływ.
Oto, co dzieje się wewnątrz zaworu:
- Płyn hydrauliczny wpływa do zaworu pod ciśnieniem
- Płyn musi przejść przez mały otwór (zwany kryzą)
- Wielkość tego otworu można regulować obracając uchwyt lub śrubę
- Mniejszy otwór = wolniejszy przepływ = wolniejszy ruch maszyny
- Większy otwór = szybszy przepływ = szybszy ruch maszyny
Prosta matematyka za tym stoi
Nie martw się – nie będziemy tutaj zbyt techniczni! Ale warto wiedzieć, że natężenie przepływu zależy od trzech głównych rzeczy:
Rozmiar otworu(większy = większy przepływ)
Różnica ciśnieńprzez zawór (większe ciśnienie = większy przepływ)
Rodzaj płynuużywany
Inżynierowie używają specjalnych wzorów do obliczania dokładnych prędkości przepływu, ale podstawowa zasada jest łatwa do zrozumienia.
Rodzaje hydraulicznych zaworów dławiących
Tak jak w Twoim domu są różne rodzaje kranów, tak istnieje kilka rodzajów zaworów dławiących. Każdy z nich jest przeznaczony do konkretnych zadań.

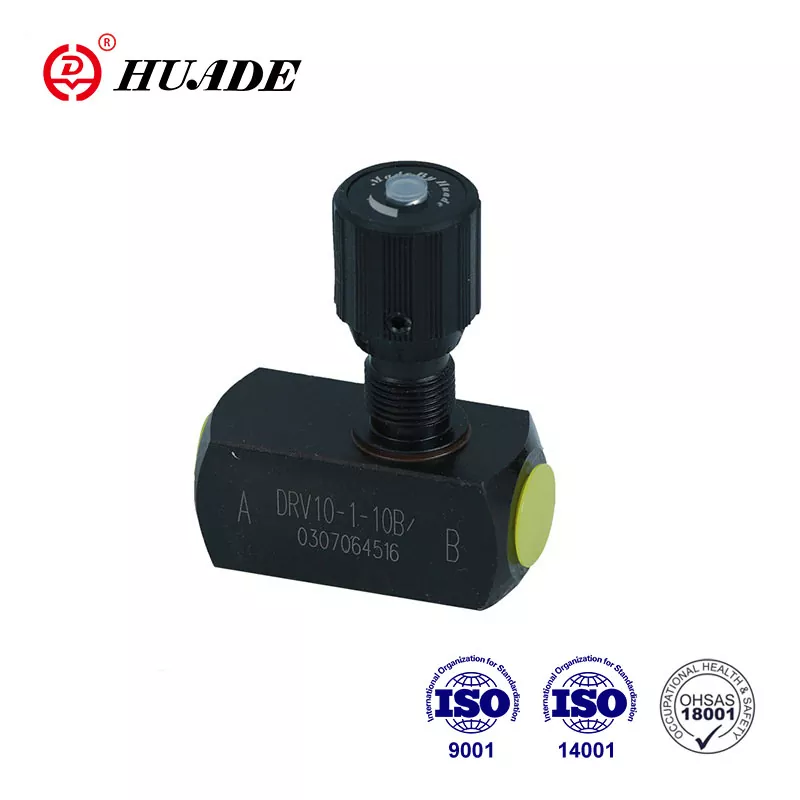

1. Zawór dławiący iglicowy
2. Mimośrodowy zawór dławiący
3. Osiowy zawór z trójkątnym rowkiem
4. Zawór zwrotny przepustnicy
Specjalne typy do trudnych zadań
Zawory z kompensacją ciśnienia:Dostosowują się one automatycznie w przypadku zmiany ciśnienia w systemie, utrzymując stały przepływ.
Zawory z kompensacją temperatury:Dostosowują się one do zmian temperatury wpływających na gęstość płynu.
Gdzie stosuje się hydrauliczne zawory dławiące?
Znajdziesz te zawory w wielu miejscach, prawdopodobnie częściej, niż zdajesz sobie sprawę:
Sprzęt budowlany
- Koparki: kontroluj szybkość poruszania się ramienia w górę i w dół
- Buldożery: Zarządzaj prędkością ruchu ostrzy
- Żurawie: Zapewnij płynne podnoszenie i opuszczanie
Maszyny fabryczne
- Linie montażowe: Kontroluj prędkość taśmy przenośnika
- Prasy: zarządzaj szybkością prasowania części
- Obrabiarki: Kontroluj prędkość cięcia i wiercenia
Inne aplikacje
- Elektrownie: kontroluj przepływ pary i gazu
- Rafinerie ropy naftowej: zarządzaj natężeniem przepływu ropy naftowej
- Systemy HVAC: kontroluj przepływ wody do ogrzewania i chłodzenia
- Sprzęt testujący: Zapewnij precyzyjną kontrolę podczas testowania materiałów
Jak wybrać odpowiedni zawór dławiący
Wybór odpowiedniego zaworu dławiącego jest jak wybór odpowiedniego narzędzia do danego zadania. Oto najważniejsze kwestie, które należy wziąć pod uwagę:
1. Potrzeby dotyczące natężenia przepływu
- Niski przepływ: Wybierz zawory iglicowe
- Wysoki przepływ: Wybierz zawory motylkowe lub mimośrodowe
2. Ciśnienie robocze
- Niskie ciśnienie: Większość typów zaworów działa prawidłowo
- Wysokie ciśnienie: Wybierz osiowe zawory z trójkątnym rowkiem
3. Rodzaj obciążenia
- Stałe obciążenia: Podstawowe przepustnice działają dobrze
- Zmieniające się obciążenia: Rozważ zawory z kompensacją ciśnienia
4. Przestrzeń instalacyjna
- Ciasne przestrzenie: wybierz kompaktowe projekty
- Dużo miejsca: każdy typ może działać
5. Wymagania konserwacyjne
- Łatwa konserwacja: wybierz przepustnice
- Złożone systemy: mogą wymagać wyspecjalizowanych typów
Konserwacja i rozwiązywanie problemów
Jak każde urządzenie mechaniczne, przepustnice wymagają regularnej konserwacji, aby działać prawidłowo.
Wskazówki dotyczące regularnej konserwacji
Utrzymuj go w czystości
- Używaj czystego płynu hydraulicznego
- Regularnie wymieniaj filtry
- Okresowo przepłucz system
Sprawdź zużycie
- Sprawdź uszczelki i o-ringi
- Poszukaj zadrapań na częściach zaworów
- Wymień zużyte elementy, zanim ulegną awarii
Zapobiegaj problemom
- Trzymaj uchwyty regulacyjne w bezpiecznym miejscu
- Chronić zawory przed brudem i wilgocią
- Postępuj zgodnie z zaleceniami producenta
Typowe problemy i rozwiązania
| Problem | Co zauważysz | Prawdopodobna przyczyna | Co robić |
|---|---|---|---|
| Nierówna prędkość | Maszyna porusza się nierówno | Brudny zawór lub zatkany filtr | Wyczyść system, wymień filtr |
| Wyciekający olej | Kałuże płynu pod zaworem | Zużyte uszczelki | Wymienić uszczelki i uszczelki |
| Zawór nie reguluje się | Uchwyt nie obraca się | Zanieczyszczenie lub korozja | Wyczyść zawór, sprawdź pod kątem uszkodzeń |
| Dziwne odgłosy | Odgłosy gwizdania lub zgrzytania | Kawitacja lub zużyte części | Sprawdź ciśnienie, wymień zużyte części |
| Przegrzanie | System staje się zbyt gorący | Zły płyn lub słabe chłodzenie | Używaj odpowiedniego płynu, popraw chłodzenie |
Zrozumienie symboli hydraulicznych
Inżynierowie używają specjalnych symboli, aby pokazać przepustnice na schematach hydraulicznych. Symbole te są ujednolicone na całym świecie, więc każdy może je zrozumieć.
Podstawowy symbol przepustnicy:Wygląda jak trójkąt ze strzałką przechodzącą przez niego
Regulowana przepustnica:Posiada strzałkę wskazującą, że można ją regulować
Zawór zwrotny przepustnicy:Łączy symbole przepustnicy i zaworu zwrotnego
Symbole te pomagają technikom i inżynierom w jasnej komunikacji na temat układów hydraulicznych.
Zalety i wady
Jak wszystko w inżynierii, przepustnice mają zalety i wady.
Zalety
- Prosta konstrukcja - mniej części do złamania
- Precyzyjne sterowanie - bardzo dokładna kontrola prędkości
- Ekonomiczne - stosunkowo niedrogie
- Łatwe do zrozumienia - prosta obsługa
- Niezawodna – sprawdzona technologia, która działa
Wady
- Strata energii - wytwarza ciepło poprzez ograniczenie przepływu
- Może się zatkać – małe otwory zatrzymują brud
- Ograniczone do prostego sterowania - nie nadają się do złożonej automatyki
- Wrażliwy na czystość płynu - brudny płyn powoduje problemy
Wskazówki dotyczące lepszej wydajności
Aby w pełni wykorzystać hydrauliczne zawory dławiące:
- Używaj czystego płynu - to najważniejsza zasada
- Odpowiednio dobierz zawory – nie używaj zaworu, który jest za duży lub za mały
- Zainstaluj filtry obejściowe — dodatkowa filtracja pomaga zapobiegać problemom
- Monitoruj temperaturę systemu — Gorący płyn może uszkodzić uszczelki
- Prowadź rejestry regulacji — zapisuj ustawienia dla różnych operacji
- Operatorzy pociągów — Upewnij się, że ludzie wiedzą, jak prawidłowo korzystać ze sprzętu
Przyszłość hydraulicznych zaworów dławiących
Technologia stale się udoskonala, a przepustnice również są coraz lepsze:
Inteligentne zaworyze sterowaniem elektronicznym
Lepsze materiałyktóre trwają dłużej
Integracja z komputeramido automatycznego sterowania
Poprawiona wydajnośćaby ograniczyć straty energii
Jednak podstawowa zasada kontroli przepływu zawsze będzie ważna w układach hydraulicznych.
Wniosek
Hydrauliczne przepustnice mogą wydawać się prostymi urządzeniami, ale odgrywają kluczową rolę w zapewnieniu płynnego działania współczesnego świata. Od koparki kopiącej fundamenty po maszynę fabryczną produkującą samochód – zawory te pomagają kontrolować ruch z precyzją i niezawodnością.
Zrozumienie, jak działają, gdzie są używane i jak je konserwować, może pomóc:
- Podejmuj lepsze decyzje przy wyborze sprzętu
- Skuteczniej rozwiązuj problemy
- Doceń inżynierię stojącą za maszynami codziennego użytku
- Lepiej komunikuj się z technikami i inżynierami
Niezależnie od tego, czy dopiero zaczynasz uczyć się hydrauliki, czy chcesz pogłębić swoją wiedzę, pamiętaj, że przepustnice to podstawowe elementy składowe systemów zasilania cieczą. Opanuj podstawy, a będziesz na dobrej drodze do zrozumienia bardziej złożonych koncepcji hydraulicznych.
Następnym razem, gdy zobaczysz sprawnie pracujący sprzęt budowlany lub maszynę fabryczną działającą z precyzją, będziesz wiedział, że gdzieś w tym systemie hydrauliczna przepustnica cicho wykonuje swoją pracę – kontrolując przepływ, zarządzając prędkością i umożliwiając to wszystko.
Potrzebujesz pomocy w wyborze odpowiedniego zaworu dławiącego do swojego zastosowania? Rozważ konsultację z inżynierem zajmującym się układami hydraulicznymi, który przeanalizuje Twoje specyficzne wymagania i zaleci najlepsze rozwiązanie dla Twoich potrzeb.
