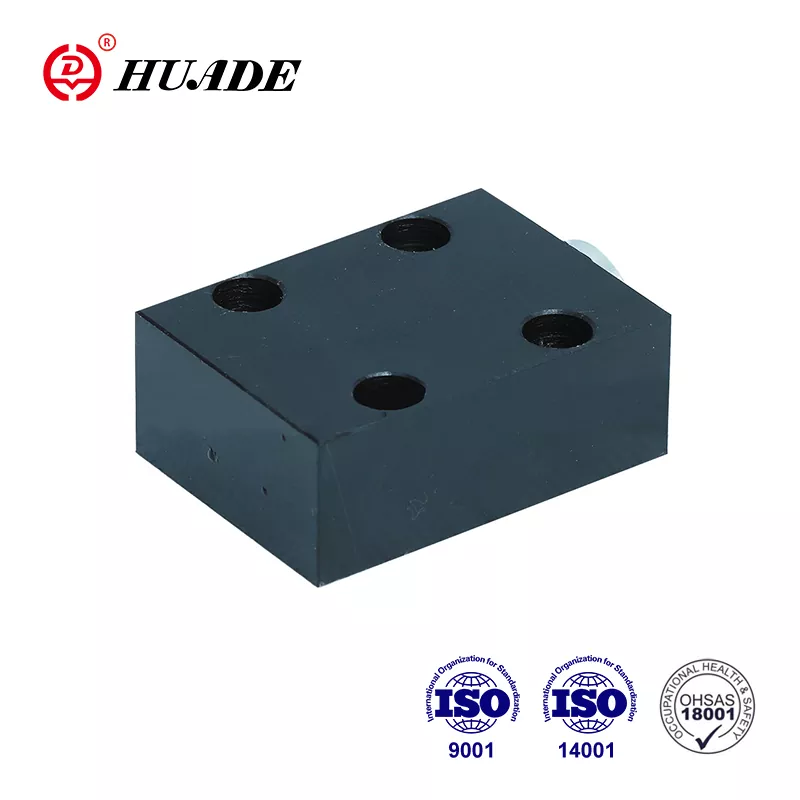

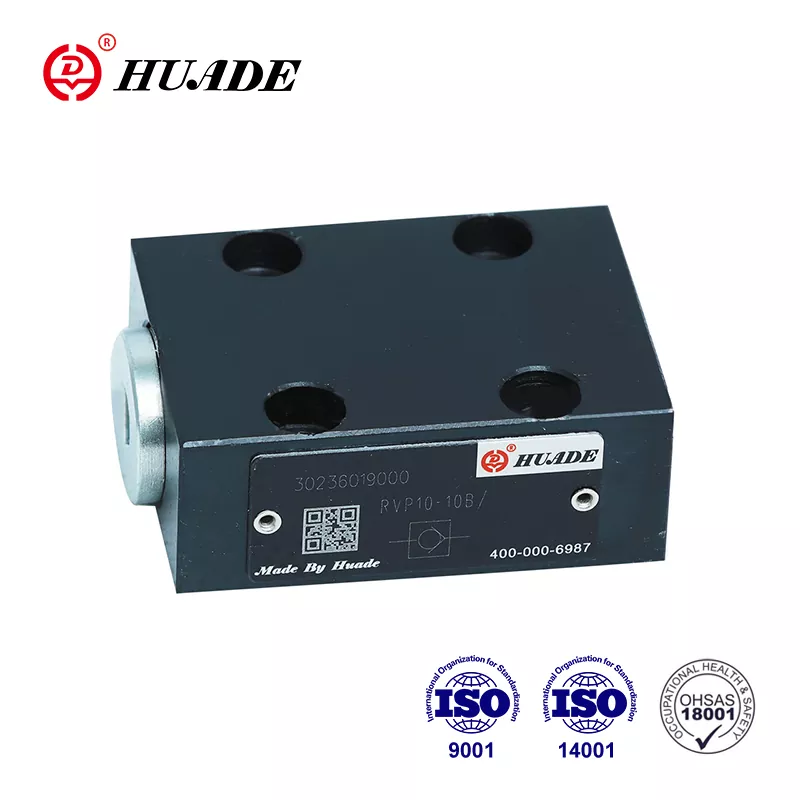

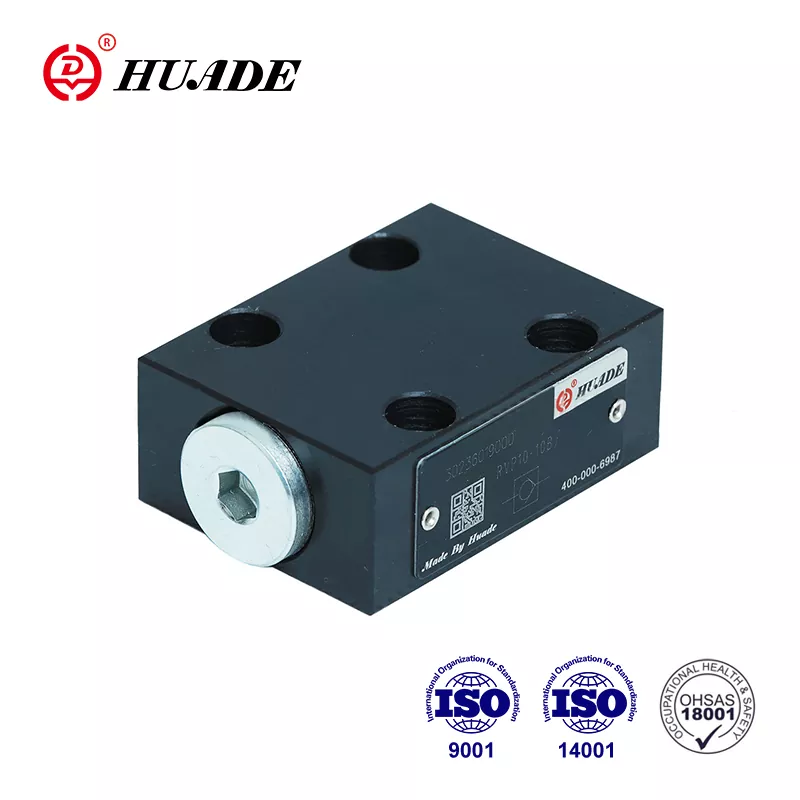

Współpraca z firmą Rexroth od ponad 7 lat od 1979 roku powoduje, że zawór zwrotny Huade® RVP 6 może całkowicie zastąpić zawór tego samego typu oferowany przez firmę Rexroth. Fabryka przeszła ISO9001, ISO14001 i ISO45001. Zawory zwrotne Huade są szeroko stosowane w maszynach inżynieryjnych i budowlanych, metalurgii, obrabiarkach itp. Wszystkie zawory zwrotne RVP 6 zostaną poddane rygorystycznym testom przed opuszczeniem fabryki, aby zapewnić doskonałą jakość.
|
Dane techniczne |
|||||||||
|
Rozmiar |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Ciśnienie robocze, maks. (MPa) |
31.5 |
||||||||
|
Ciśnienie otwarcia (MPa) |
0.05 |
||||||||
|
Płyn pod ciśnieniem |
oleje mineralne lub ester fosforanowy |
||||||||
|
Zakres temperatury płynu pod ciśnieniem (℃) |
-30～+80 |
||||||||
|
Zakres lepkości (mm2/s) |
2,8 ~ 500 |
||||||||
|
Pozycja ustalająca |
fakultatywny |
||||||||
Cechy:
▶ Połączenie płytowe
▶ Szczelne zamknięcie w jednym kierunku
Aplikacja:
Zawór zwrotny RVP 6 stosowany jest głównie na wylocie pompy jako zawór zwrotny i zawór obejściowy.
Zawór zwrotny typu RVP 6 ma za zadanie najlepiej zamykać przepływ bez wycieków w jednym kierunku i umożliwiać swobodny przepływ w kierunku przeciwnym. Zasadniczo składa się z obudowy (1), grzybka (2), sprężyny dociskowej (3), i siedzisko sprężyny (4). Skok grzybka (2), który jest prowadzony na jego
średnica zewnętrzna jest ograniczona ogranicznikiem mechanicznym. Wbudowana sprężyna dociskowa (3) wspomaga ruch zamykający. Ponadto sprężyna dociskowa (3) utrzymuje grzybek (2) w pozycji zamkniętej, nawet gdy nie ma przepływu przez zawór.
Symbol
Schemat struktury
①Obudowa ②Grzybek ③Sprężyna ④Siedzisko sprężyny
1. Płyn należy przefiltrować. Minimalna dokładność filtra wynosi 20 ㎛.
2. Zbiornik musi zostać uszczelniony, a na wlocie powietrza musi zostać zainstalowany filtr powietrza
3. Produkty bez płyty przyłączeniowej opuszczające fabrykę, w razie potrzeby prosimy o specjalne zamówienie.
4. Śruby mocujące zawór muszą mieć wysoki poziom intensywności (klasa 10.9). Proszę wybrać je i używać zgodnie z parametrami wymienionymi w książce wzorcowej
5. Chropowatość powierzchni połączonej z zaworem powinna wynosić 0,8/
6. Wymagane jest wykończenie powierzchni elementu współpracującego do 0,01/100 mm.
