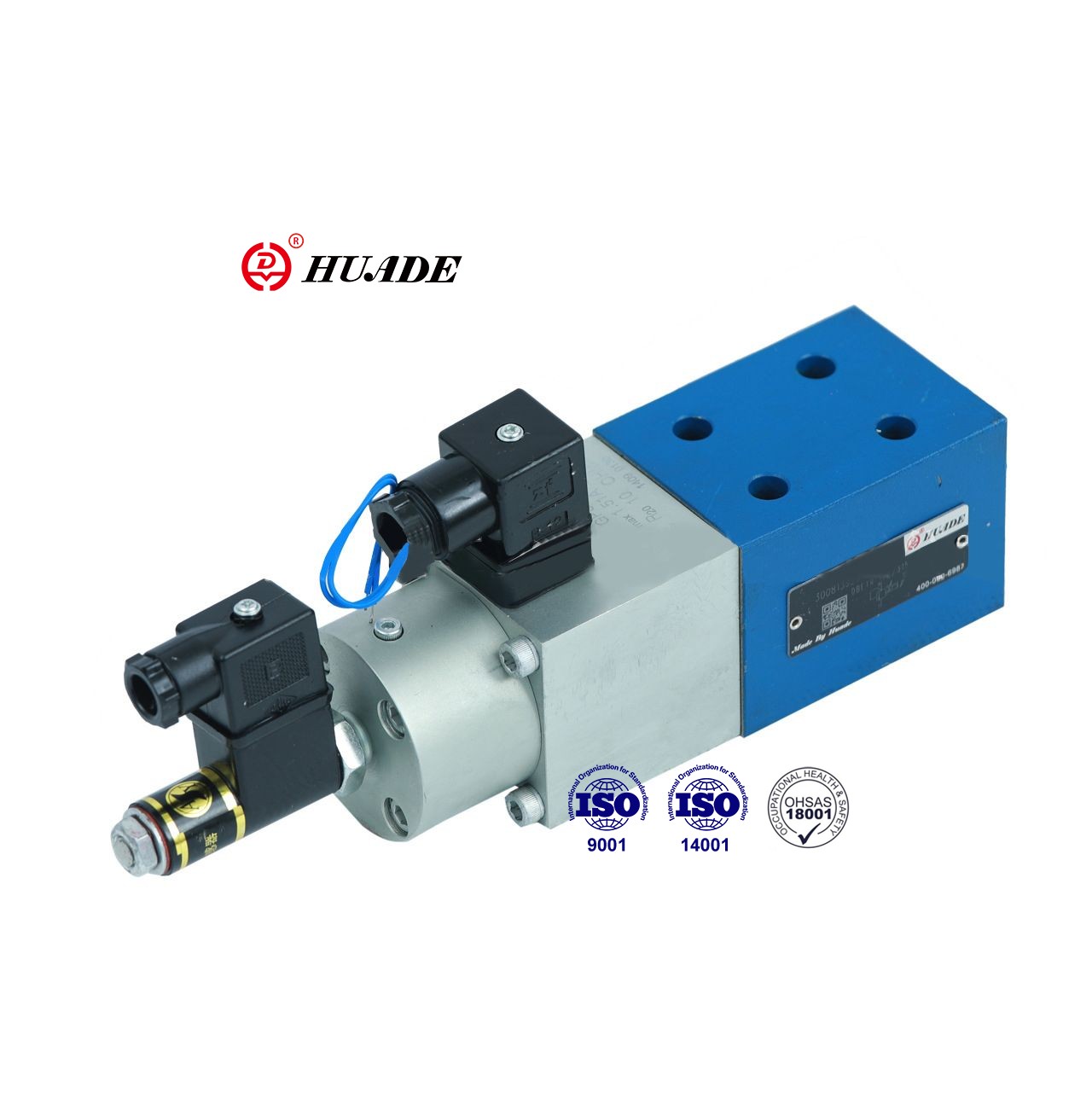

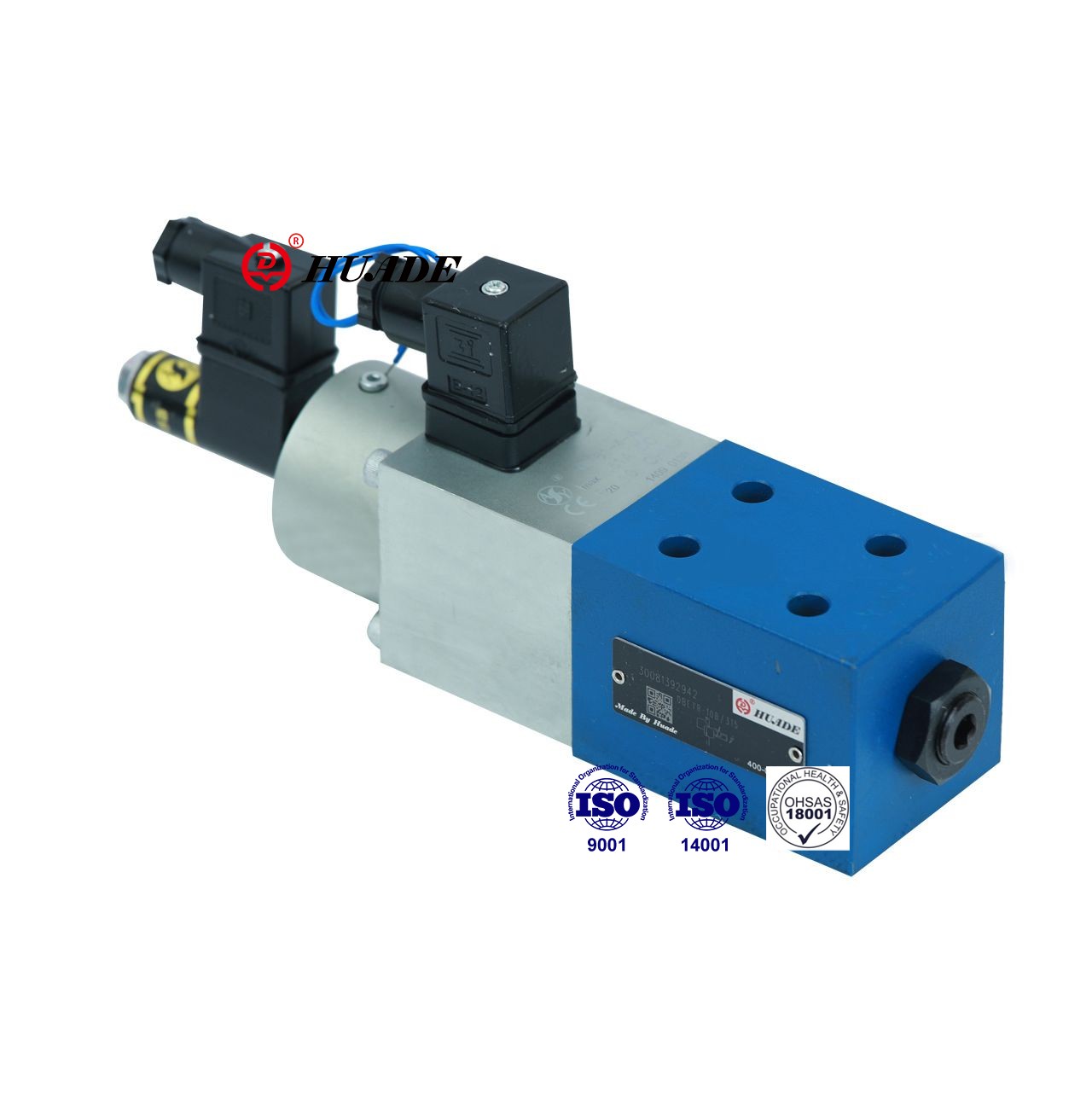

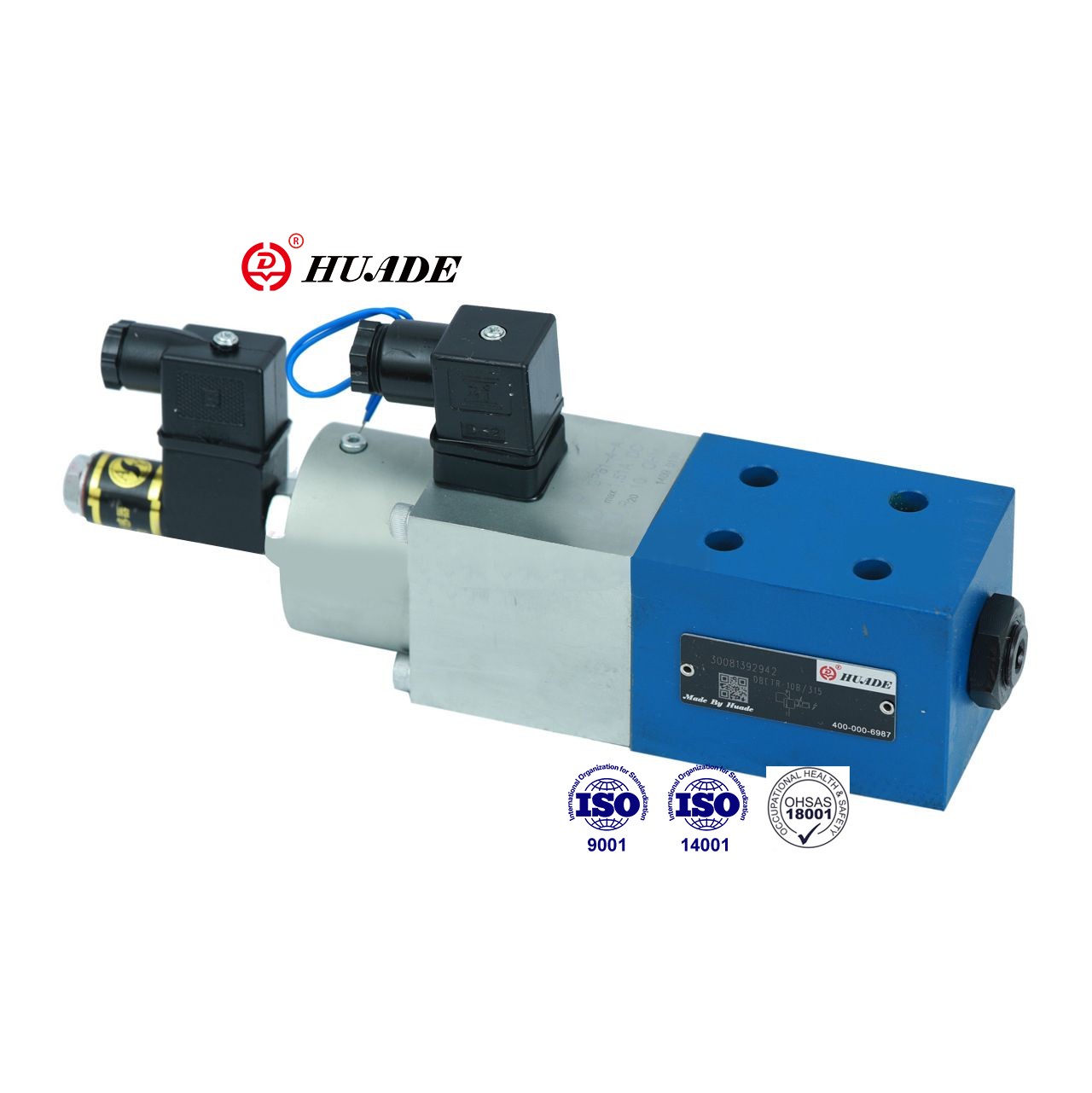

Ten proporcjonalny zawór bezpieczeństwa DBETR reguluje ciśnienie proporcjonalnie do wartości zadanej elektrycznej. Zawór DBTR jest szeroko stosowany w układach zamkniętych ze zdalnym sterowaniem ciśnieniem. Zawory Huade DBETR korzystają z tych samych standardów, co produkty Rexroth. Ten proporcjonalny zawór ciśnieniowy DBETR może zastąpić produkty z tej samej serii, a cena jest stosunkowo przystępna.
| Hydrauliczny | |||
| Maks. regulowane ciśnienie (MPa) | Stopień ciśnienia 2,5 MPa | 2.5 | |
| Stopień ciśnienia 8,0 MPa | 8 | ||
| Stopień ciśnienia 18,0 MPa | 18 | ||
| Stopień ciśnienia 31,5 MPa | 31.5 | ||
| Min. regulowane ciśnienie (MPa) | (patrz krzywe charakterystyczne) | ||
| Maks. ciśnienie robocze (MPa) | przyłącze T (z regulacją ciśnienia) | 0.2 | |
| przyłącze T (bez regulacji ciśnienia) | 10 | ||
| port P | 31.5 | ||
| Maks. przepływ (L/min) | Stopień ciśnienia 25 | 10 | |
| Stopień ciśnienia 80 | 3 | ||
| Stopień ciśnienia 180 | 3 | ||
| Stopień ciśnienia 315 | 2 | ||
| Stopień zanieczyszczenia (µm) | ≤20 (zalecenie 10) | ||
| Histereza (%) | < 1 z maks. regulowane ciśnienie | ||
| Powtarzalność (%) | < 0,5 maksymalnego ustawialnego ciśnienia | ||
| Liniowość (%) | 180; Stopień ciśnienia od 3 do 18 MPa | ≤ 1,5 max.regulowanego ciśnienia | |
| 315; Stopień ciśnienia od 6 do 31,5 MPa | |||
| Typowa zmienność (%) | Zawór | ± 3 z maks. regulowane ciśnienie | |
| Sterowanie elektryczne | ＜0,5 | ||
| Stopniowa odpowiedź 0 do 100% (ms) | Czas reakcji (Pmin-Pmax) | Czas reakcji (Pmax-Pmin) | |
| Stopień ciśnienia 2,5 i 18 MPa 0 do 100 | 100 | 50 | |
| Stopień ciśnienia 31,5 MPa 0 do 100 | 150 | 100 | |
| Płyn pod ciśnieniem | Olej mineralny (do uszczelki NBR), ester fosforanowy (do uszczelki FPM) | ||
| Zakres lepkości (mm2/S) | 2,8 do 380 | ||
| Zakres temperatury płynu pod ciśnieniem (°C) | -20 do +70 | ||
| Pozycja montażowa | fakultatywny | ||
| Waga (kg) | 4 | ||
| Elektryczny | ||||
| Wzmacniacz powiązany | VT-5003S30 | |||
| Napięcie zasilania | DC | |||
| Rezystancja cewki (Ω) | Wartość zimna w 20°C | 10 | ||
| Maks. ciepła wartość | 13.9 | |||
| (Stan pracy) Obowiązek | Ciągły | |||
| Temperatura płynu pod ciśnieniem (°C) | +50 | |||
| Napięcie wzmacniacza | całkowicie dojeżdżać | 24±10% | ||
| dojeżdżać do trzech źródeł energii elektrycznej | 24 do 35 | |||
| Maks. pobór mocy (VA) | 50 | |||
| Rezystancja cewki przy 20°C (Ω) | 1 | 11 | 111 | |
| 56 | 56 | 112 | ||
| Indukcyjność (przetwornik) (mH) | 6 do 8 | |||
| Częstotliwość oscylatora (przetwornik) (KHz) | 2.5 | |||
| Ochrona zgodnie z DIN 40 050 | IP65 | |||
Cechy:
▶Niska histereza
▶Dobra powtarzalność,
▶Elektryczna kontrola położenia wstępnego naprężenia sprężyny w pętli zamkniętej
▶Proporcjonalne sterowanie elektromagnesem za pomocą indukcyjnego przetwornika położenia (równoważone ciśnieniem)
▶Zawory i sterowanie elektroniczne z jednego źródła
Aplikacja:
Proporcjonalny zawór nadmiarowy ciśnienia DBETR jest szeroko stosowany w różnych dziedzinach, takich jak przemysł lekki, obrabiarki, metalurgia itp.
Zawór składa się zasadniczo z obudowy (1), elektromagnesu proporcjonalnego (2) z indukcyjnym przetwornikiem położenia (3), gniazda zaworu (4) i grzybka zaworu (5)
Ciśnienie ustawia się poprzez regulację potencjometru wartości zadanej (0 do 9 V). Regulacja wartości zadanej powoduje naciągnięcie sprężyny naciskowej za pomocą sterownika elektronicznego i elektromagnesu proporcjonalnego (2). Naciąg sprężyny naciskowej (6), czyli położenie płytki sprężyny (7), określa indukcyjny przetwornik położenia (3). Wszelkie odchylenia od wartości zadanej są korygowane przez sterowanie pozycyjne w zamkniętej pętli.
Zastosowanie tej zasady eliminuje efekt tarcia elektromagnesu.
Zalety:
- Niska histereza
- Dobra powtarzalność
Symbole proporcjonalnego zaworu nadmiarowego DBETR
