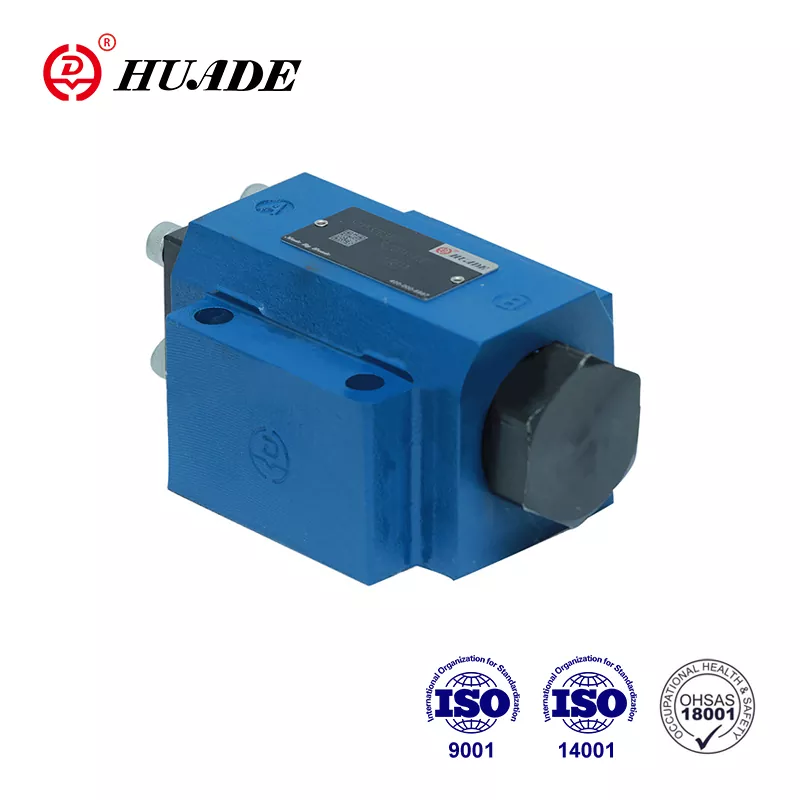

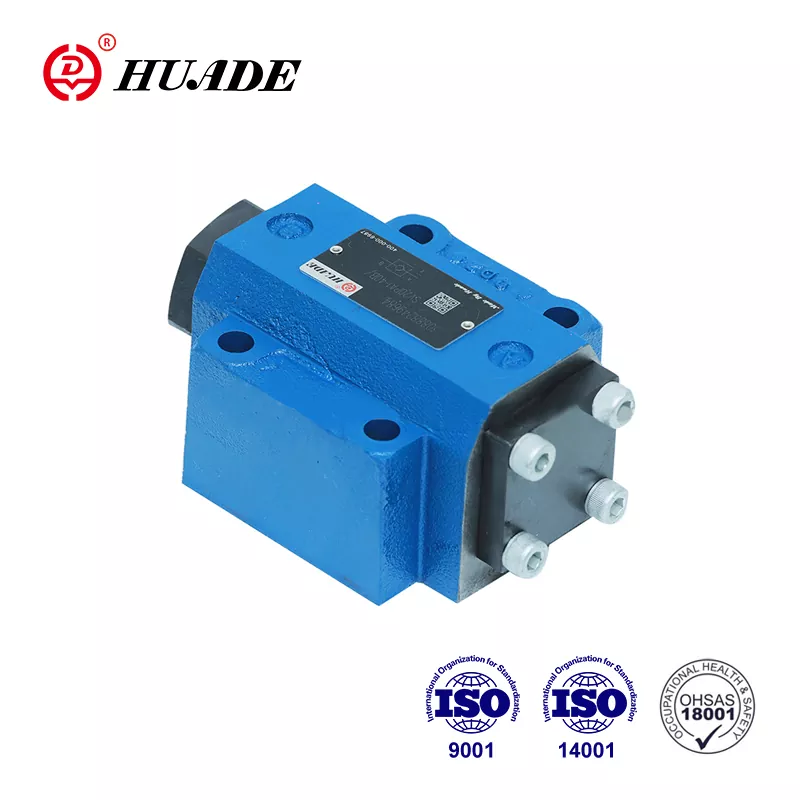

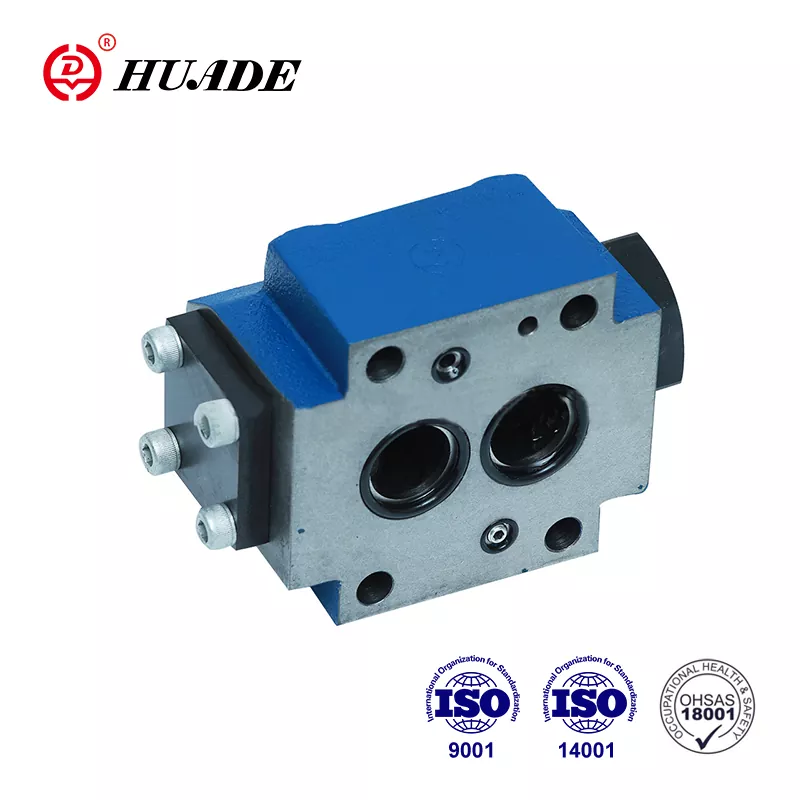

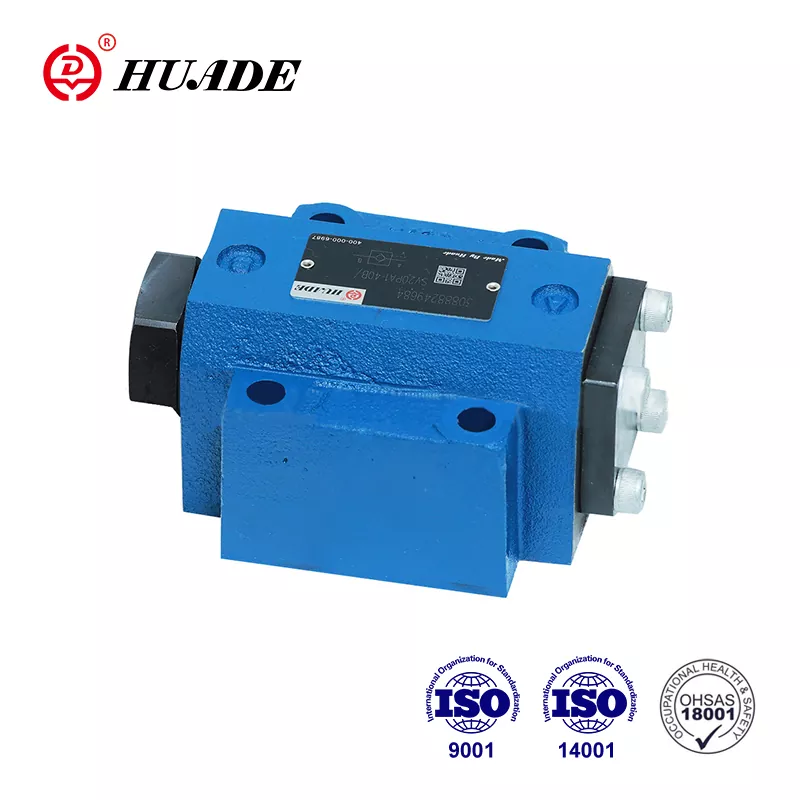

Po powstaniu Huade dwukrotnie współpracowało z Rexrothem. Zawory zwrotne Huade® SV są niedrogimi zamiennikami tej samej serii produktów Rexroth. Konkuruje z dobrze znanymi produktami, dobrą jakością i niższą ceną. Fabryka przeszła certyfikaty ISO9001, ISO14001 i OH SAS18001. Jest to dobrze znana marka krajowa w Chinach. W okresie gwarancyjnym naprawa jest bezpłatna. Wszystkie zawory zwrotne przechodzą rygorystyczne testy przed opuszczeniem fabryki, aby zapewnić doskonałą i stabilną pracę. Zawory hydrauliczne Huade® są szeroko stosowane w przemyśle wojskowym i innych dziedzinach ze względu na doskonałą wydajność.
|
Dane techniczne |
||||||
|
Styl |
10 |
16 |
20 |
25 |
30 |
|
|
Waga |
montaż płytowy (kg) |
1.8 |
- |
4.7 |
- |
7.8 |
|
połączenie gwintowane (kg) |
2.1 |
5.4 |
5.4 |
10 |
10 |
|
|
Pozycja montażowa (MPa) |
Fakultatywny |
|||||
|
Kierunek przepływu (MPa) |
Od A do B swobodnie, od B do A poprzez otwarcie |
|||||
|
Ciśnienie robocze, maks. (MPa) |
0,5 ~ 315 |
|||||
|
Ciśnienie sterujące, maks. (MPa) |
0,5 ~ 315 |
|||||
|
Objętość kontrolna -port X (cm3) |
2.5 |
10.8 |
10.8 |
19.27 |
19.27 |
|
|
Obszary kontrolne -powierzchnia A1 (cm3) |
1.3 |
3.46 |
3.46 |
5.72 |
5.72 |
|
|
-powierzchnia A2 (cm3) |
0.33 |
0.7 |
0.7 |
1.33 |
1.33 |
|
|
-powierzchnia A3 (cm3) |
3.8 |
10.17 |
10.17 |
16.61 |
16.61 |
|
|
-powierzchnia A4 (cm3) |
0.79 |
1.13 |
1.54 |
1.54 |
||
|
Płyn pod ciśnieniem |
Oleje mineralne (do uszczelnienia NBR) lub ester fosforanowy (do uszczelnienia FPM) |
|||||
|
Zakres temperatury płynu pod ciśnieniem (℃) |
-30～+80 |
|||||
|
Zakres lepkości (mm2/s) |
2,8 do 500 |
|||||
Cechy:
▶ zawór zwrotny sterowany cieczą
▶ Do montażu płytowego, wzór montażu zgodny z DIN 24 340
▶ Subplate or screw threaded connection
▶ Z portem wyciekowym lub bez niego
▶ Z lub bez wstępnego otwierania
▶ Typ z wstępnym otwarciem i tłumioną dekompresją
▶ 4 ciśnienia otwarcia
▶ Wzór przeniesienia na Din 24 340 z A, 1SO 4401 i CETOP-RP 121H
Aplikacja:
Zawory zwrotne sterowane pilotem SV służą do odcinania obwodów roboczych pod ciśnieniem, jako zabezpieczenie przed opuszczeniem ładunku w przypadku przerwania przewodu lub przed ruchami pełzającymi siłowników blokowanych hydraulicznie.
Zawory zwrotne SV to hydrauliczne zawory zwrotne sterowane pilotem w konstrukcji typu grzybkowego, które można otworzyć, aby umożliwić niski poziom w dowolnym kierunku.
Zasadniczo zawory te składają się z obudowy (1), grzybka (2), sprężyny dociskowej (3), suwaka sterującego (4) oraz opcjonalnie zaworu wstępnego otwierania, w postaci kulowego zaworu grzybkowego (5).
Zawór umożliwia swobodny przepływ z A do B, w kierunku przeciwnym grzybek (2) jest utrzymywany w gnieździe przez ciśnienie w układzie, dodatkowo do siły sprężyny.
Poprzez przyłącze ciśnieniowe na przyłączu sterującym X tłok sterujący (4) przesuwa się w prawo. Spowoduje to wypchnięcie grzybka (2) z gniazda. Teraz zawór może mieć również przepływ z B do A.
Aby zapewnić prawidłowe otwarcie zaworu poprzez tłok sterujący (4) konieczne jest zapewnienie określonego minimalnego ciśnienia sterującego.
Zawór ten posiada dodatkowe otwarcie wstępne. Poprzez przyłącze ciśnieniowe na przyłączu sterującym X tłok sterujący (4) zostaje przesunięty w prawo.
To najpierw wypycha kulkę (5), a następnie grzybek (2) z gniazda. Teraz zawór może mieć również przepływ z B do A. Ze względu na wstępne otwarcie następuje tłumiona dekompresja płynu pod ciśnieniem. Dzięki temu unika się ewentualnych uderzeń ciśnienia
Przekrój zaworu zwrotnego typu SV. .ROCZNIE
(bez otworu wyciekowego, z otworem wstępnym)
