Huade wdrożył najnowocześniejszą technologię firmy Rexroth dzięki siedmioletniemu doświadczeniu we współpracy z Rexroth od 1979 roku. Zawór zwrotny Z2S 10 firmy Huade jest przystępną cenowo alternatywą dla tej samej serii firmy Rexroth. Huade przeszedł międzynarodowe standardy, a mianowicie ISO9001, ISO14001 i OH SAS18001. Każdy zawór zwrotny Z2S 10 przechodzi rygorystyczne testy przed opuszczeniem fabryki, aby zapewnić doskonałą wydajność. Zawory hydrauliczne Huade® są szeroko stosowane w maszynach inżynieryjnych i budowlanych, metalurgii, obrabiarkach, ochronie środowiska, przemyśle stoczniowym, lotniczym, transporcie kolejowym, przemyśle naftowym i petrochemicznym, przemyśle wojskowym i innych dziedzinach. Jest to dobrze znana marka krajowa w Chinach. Jest bardziej zaawansowany technologicznie i trwalszy niż podobne produkty z tej linii.
|
Rozmiar |
6 |
10 |
16 |
22 |
|
Maks. przepływ (L/min) |
do 60 |
do 120 |
do 300 |
do 450 |
|
Maks. ciśnienie robocze (MPa) |
do 31,5 |
|||
|
Ciśnienie pękania (MPa) |
Zobacz krzywe charakterystyczne |
|||
|
Wskazówki |
Zobacz symbole |
|||
|
Stosunek powierzchni |
A1/A2=1:3 |
A1/A2=1:11,45 |
A1/A2=1:11,8 |
A1/A2=1:13,6 |
|
A3/A2=1:2,86 |
A3/A2=1:2,8 |
A3/A2=1:2,8 |
||
|
Płyn pod ciśnieniem |
Oleje mineralne (do uszczelnienia NBR) lub ester fosforanowy (do uszczelnienia FPM) |
|||
|
Zakres temperatury płynu pod ciśnieniem (℃) |
-30～+80 |
|||
|
Zakres lepkości (mm2/s) |
2,8 do 500 |
|||
|
Waga (kg) |
ok. 0,8 |
ok. 3 |
ok.6.5 |
ok. 12 |
Cechy:
▶ Do stosowania w pionowych zespołach układających się w stosy
▶ Do szczelnego zamknięcia jednego lub dwóch otworów serwisowych
▶ Schemat przeniesienia na Din 24 340 forma A, ISO4401 i CETOP - RP 121H
Aplikacja:
Ten sterowany pilotem zawór zwrotny Z2S służy do montażu pionowego. W razie potrzeby może uszczelnić jeden lub dwa działające porty olejowe bez wycieków.

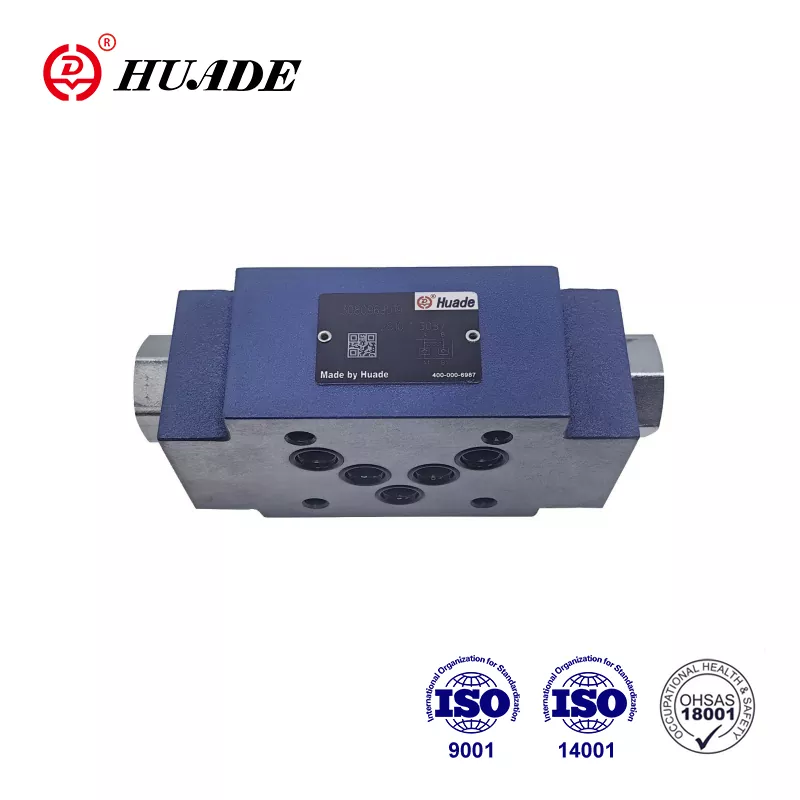

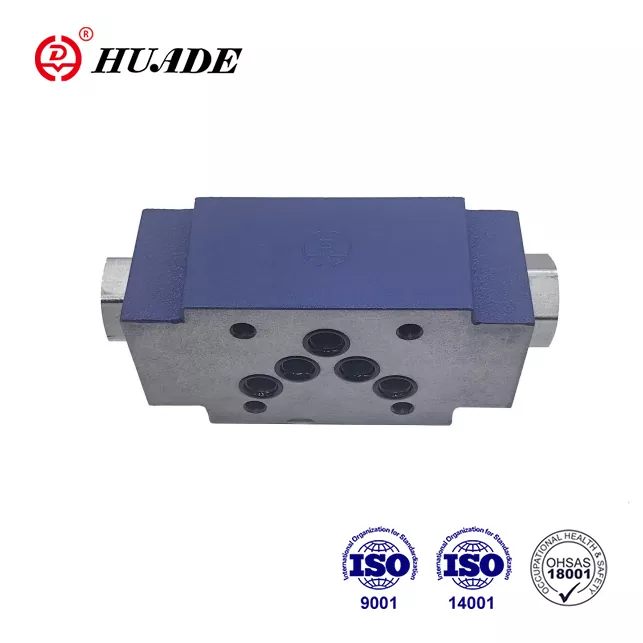

Zawory zwrotne typu Z2S 10 mają konstrukcję płytową. Służą do szczelnego zamykania jednego lub dwóch otworów serwisowych, nawet na dłuższy okres czasu. Swobodny przepływ następuje od A1 do A2 lub B1 do B2. Przepływ w A1 B1 w przeciwnym kierunku jest zablokowany. Kiedy płyn przepływa z A1 do A2, szpula (1) jest poddawana naciskowi i przesuwana w prawo, otwierając w ten sposób kulowy zawór grzybkowy (2), który następnie otwiera grzybek (3). Aby zapewnić prawidłowe zamknięcie zaworu, przyłącza serwisowe A2 B2 rozdzielacza należy podłączyć do zbiornika w położeniu neutralnym.
Symbol Z2S
Przekrój Z2S 10
Typowy przykład obwodu Z2S
