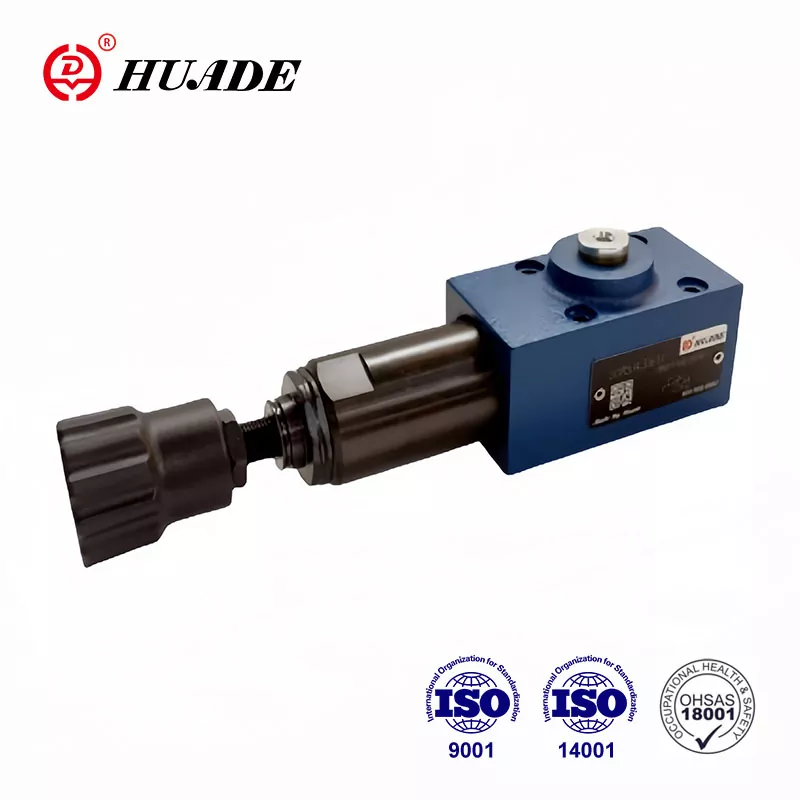

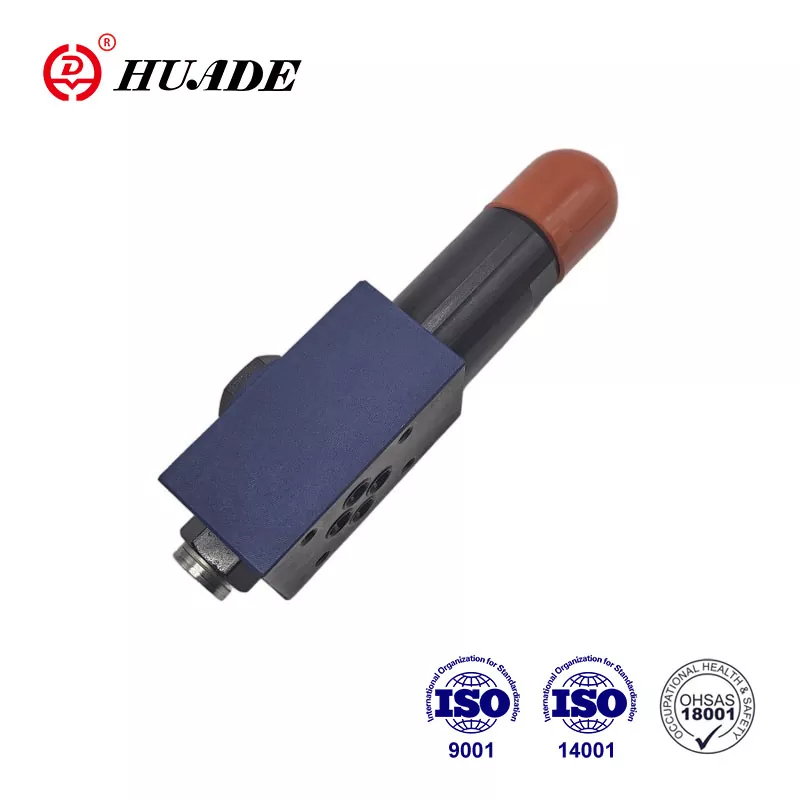

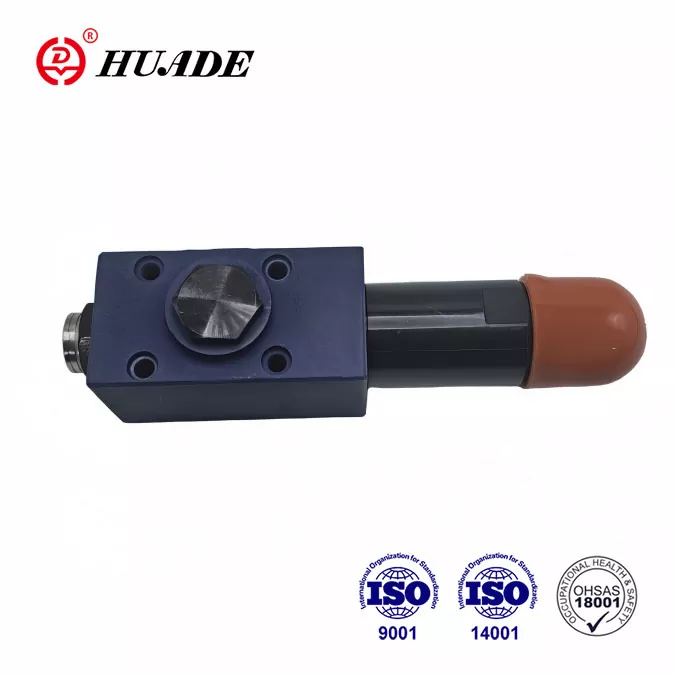

Zawór zmniejszający ciśnienie DR 6 DP

Główną funkcją zaworu zmniejszającego ciśnienie DR 6 DP jest kontrolowanie ciśnienia w układzie. Z powodu długoterminowej współpracy seria DR 6 DP przez Huade® może zastąpić ten sam typ rexroth. Fabryka jest krajowym kluczowym przedsiębiorstwem i uzyskała serię certyfikatów honorowych i patentów w Chinach. Huade Hydraulic koncentruje się na praktyczności swoich produktów, zapewniając jednocześnie jakość swoich produktów. Ceny jego zaworów zmniejszających ciśnienie są stosunkowo tanie.

Parametr produktu zaworu zmniejszającego ciśnienie DR 6 DP

Funkcja produktu i zastosowanie zaworu zmniejszającego ciśnienie DR 6 DP

Cechy:

▶ Montaż na płycie

▶ 5 Oceny ciśnienia

▶ 4 elementy regulacji:

. Pokrętło obrotowe

. Ustaw śrubę z sześciokątem i czapką ochronną

. Zamknięte pokrętło obrotowe ze skalą

. Pokrętło obrotowe ze skalą

▶ Zawór sprawdzania, opcjonalnie

▶ Wzór przeniesienia do DIN 24 340, Form D, ISO 5781 i Cetop - Rp 121H

Aplikacja:

W celu zmniejszenia ciśnienia układu stosuje się zawór zmniejszający ciśnienie.

Sekcja i symbol zaworu zmniejszającego ciśnienie Dr 6 dp

Zastawowy typ DR 6 DP jest 3-kierunkowym bezpośrednim zaworem redukującym ciśnienie z funkcją odciążenia ciśnienia po stronie drugorzędnej.

Ciśnienie wtórne jest ustawiane przez element regulacji ciśnienia (4). W spoczynku zawór jest zwykle otwarty, a płyn ciśnieniowy może przepływać bez przeszkód z portu P do portu A. Ciśnienie w porcie A jest jednocześnie przez linię kontrolną (6), obecną na obszarze szpuli przeciwnej do sprężyny ściskowej (3). Gdy ciśnienie w porcie A przekracza poziom ciśnienia ustawionego przy sprężynie ścisku (3), szpula sterująca (2) przesuwa się do pozycji sterowania i utrzymuje ustawione ciśnienie w porcie stałą.

Olej kontrolny i pilotażowy jest pobierany z portu A za pomocą linii kontrolnej (6).

Jeżeli ciśnienie w porcie A nadal wzrasta z powodu sił zewnętrznych siłownika, szpula sterująca (2) porusza się jeszcze dalej w kierunku sprężyny ściskowej (3).

Powoduje to otwarcie ścieżki przepływu w porcie A przez teren kontrolny (8) na szpule kontrolnej (2) do zbiornika. Wystarczający płyn ciśnieniowy płynie następnie do zbiornika, aby zapobiec dalszemu wzrostowi ciśnienia.

Komora sprężynowa (7) jest zawsze odprowadzana do zbiornika zewnętrznie przez port T (Y).

Aby uzyskać bezpłatny przepływ powrotu z portu A do portu P, można zamontować opcjonalny zawór zwrotny (5).

Połączenie manometru (1) pozwala na monitorowanie ciśnienia wtórnego w zaworze.

Struktura dr 6 dp 1-50b

Symbole dr 6 dp
