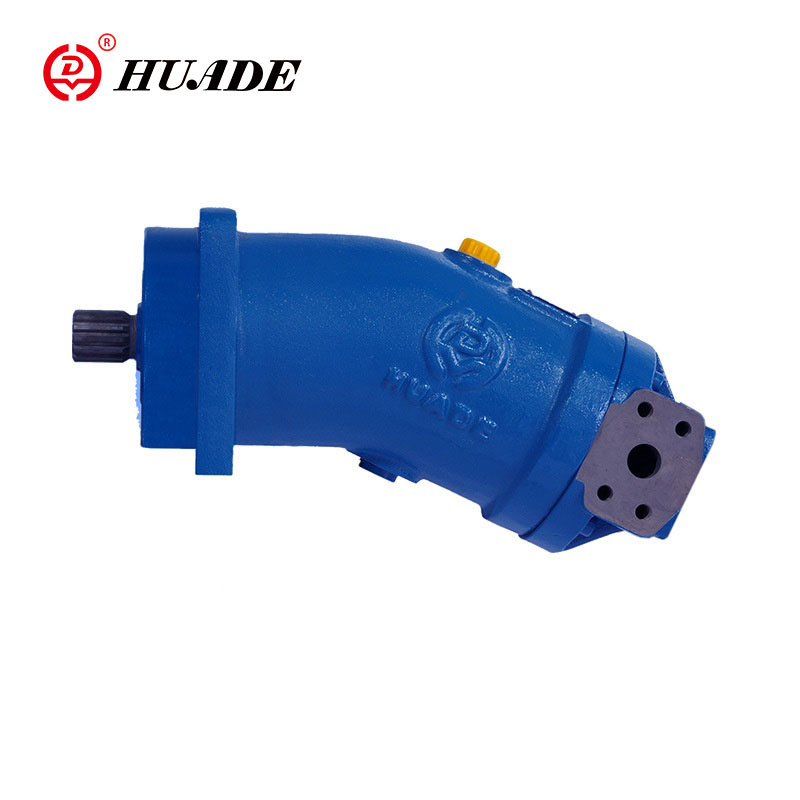

Stała pompa tłokowa osiowa A2FO

Stała pompa A2FO marki Huade nadaje się do napędów hydrostatycznych w obwodzie otwartym. Opierając się na koncepcji oszczędzania energii i ochrony środowiska, Huade Hydraulic ciężko pracuje, aby zapewnić ekologiczną pompę z tłokiem osiowym. Pompa serii A2FO charakteryzuje się niewielkimi rozmiarami, wysoką wydajnością i oszczędnością energii, co jest idealnym wyborem dla klienta.

Parametr produktu stałej pompy z tłokiem osiowym A2FO

■Uszczelnienie wału... Dopuszczalne obciążenie ciśnieniem

▶Na żywotność uszczelnienia wału wpływa prędkość osiowego zespołu tłokowego i ciśnienie spustowe obudowy (ciśnienie w obudowie).

▶Średnia różnica ciśnień wynosząca 2 bary pomiędzy obudową a ciśnieniem otoczenia nie może być stale przekraczana w normalnej temperaturze roboczej.

▶Wyższa różnica ciśnień przy zmniejszonej prędkości obrotowej, patrz wykres.

Dopuszczalne są chwilowe skoki ciśnienia (t < 0,1 s) do 10 barów. Żywotność uszczelnienia wału zmniejsza się wraz ze wzrostem częstotliwości skoków ciśnienia.

▶Ciśnienie w obudowie musi być równe lub wyższe od ciśnienia otoczenia.

■Charakterystyka statyczna

♦Rozmiary od 10 do 200

♦Rozmiary od 250 do 500

NOTATKA:Wartości obowiązują dla ciśnienia otoczenia Pabs = 1 bar

■Zakres temperatur

▶Uszczelnienie wału FKM można stosować przy temperaturach spustu obudowy od -25℃ do +115℃

▶W przypadku zastosowań poniżej -25°C wymagane jest uszczelnienie wału NBR (dopuszczalny zakres temperatur: -40°C do +90°C). Podczas zamawiania podać uszczelnienie wału NBR zwykłym tekstem. Skontaktuj się z nami.

■Kierunek przepływu

■Łożysko o długiej żywotności

▶Rozmiary 250~500

▶Długa żywotność i możliwość stosowania z płynami hydraulicznymi HF. Identyczne wymiary zewnętrzne jak silnik ze standardowymi łożyskami. Możliwa jest późniejsza konwersja na łożyska o przedłużonej trwałości.

▶Zaleca się płukanie łożysk i obudowy przez port U.

▶Przepływ płukania...zalecany

Porty	Port dla	Diagram
A, B	Działający port
S	Port ssący
T	Port spustowy
U (rozmiary 250 ~ 500)	Port do płukania

Cecha produktu i zastosowanie stałej pompy z tłokiem osiowym A2FO

Rozmiary 5~500 Seria 6 Ciśnienie nominalne 400 bar Maksymalne ciśnienie 450 bar

Cechy:

▶ Stała pompa z osiowo stożkowym zespołem obrotowym tłoka o konstrukcji z wygiętą osią, do napędów hydrostatycznych w obwodzie otwartym

▶ Do zastosowań mobilnych i stacjonarnych przepływ jest proporcjonalny do prędkości napędu i przemieszczenia

▶ Łożyska wału napędowego zostały zaprojektowane z myślą o wymaganiach dotyczących trwałości eksploatacyjnej łożysk, zwykle spotykanych w tych obszarach

▶ Wysoka gęstość mocy, Małe wymiary, Wysoka sprawność całkowita, Ekonomiczna konstrukcja, Jednoczęściowy tłok stożkowy z pierścieniami tłokowymi do uszczelniania

Aplikacja:

Stała pompa tłokowa osiowa A2FO nadaje się do maszyn mobilnych lub zastosowań przemysłowych.
