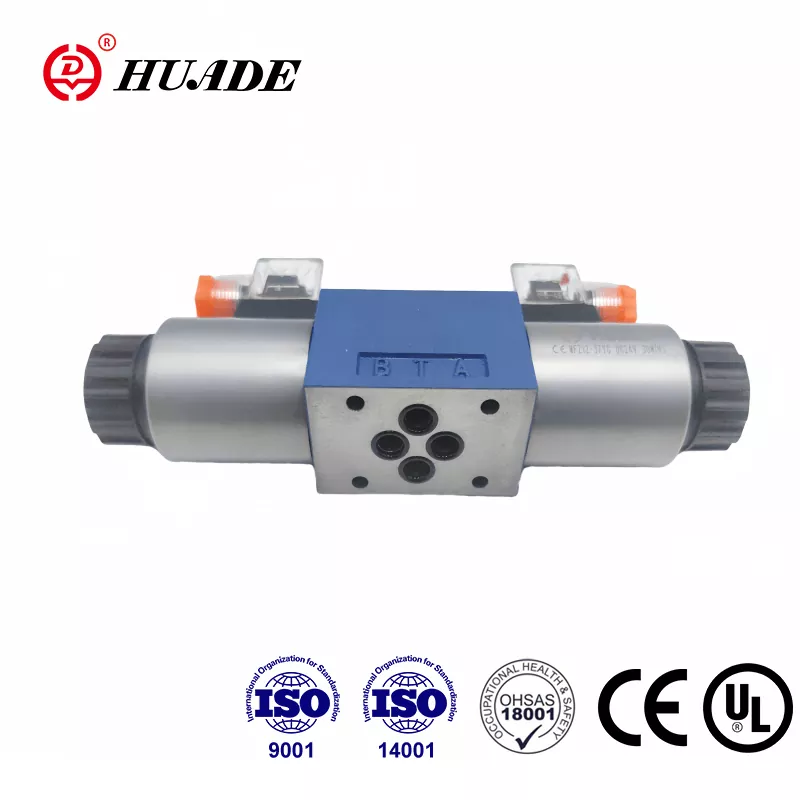

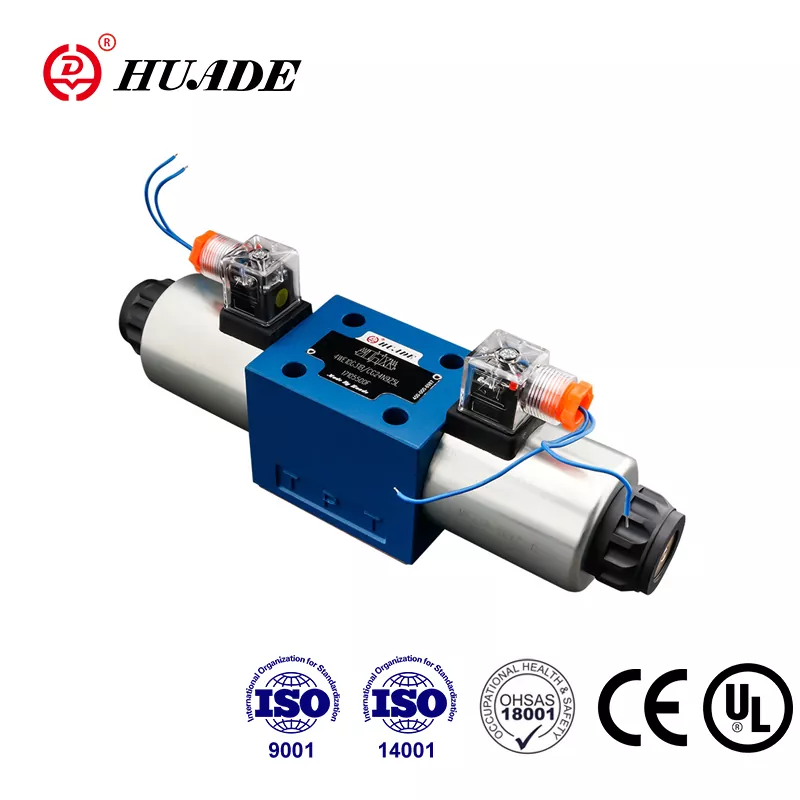

Firma Beijing Huade Hydraulic została założona w 1979 roku, a obecnie przekształciła się w dużą grupę przedsiębiorstw państwowych specjalizującą się w projektowaniu, produkcji i serwisie zaworów i sprzętu hydraulicznego. Zawór rozdzielający Huade® typu 4WE 10 D jest przystępną cenowo alternatywą dla tego samego modelu oferowanego przez firmę Rexroth. Seria elektromagnetycznych zaworów kierunkowych przeszła certyfikaty CE i UL. Zawory będą pakowane w standardowe kartony z etykietami zabezpieczającymi przed podrabianiem. Fabryka przeszła certyfikaty systemowe zarządzania jakością, zarządzania środowiskowego oraz zarządzania bezpieczeństwem i higieną pracy. Hydrauliczne zawory kierunkowe Huade® są szeroko stosowane w morskich układach hydraulicznych przekładni kierowniczych, układach żurawi obrotowych i układach hydraulicznych śmigła o regulowanym skoku. Huade jest właścicielem ogromnej grupy klientów w branży morskiej.
|
Ciśnienie robocze maks. |
Porty A.B.P (MPa) |
do 31,5 |
|
Porty T (MPa) |
16 |
|
|
Przepływ maks. (l/min) |
120 |
|
|
Przekrój poprzeczny (pozycja przełączania 0): |
Z symbolem Q ok. 6% powierzchni nominalnej |
|
|
Płyn pod ciśnieniem |
Oleje mineralne (do uszczelnienia NBR) lub ester fosforanowy (do uszczelnienia FPM) |
|
|
Zakres temperatury płynu pod ciśnieniem （℃） |
-30～+80 |
|
|
Zakres lepkości (mm2/s) |
2,8 ~ 500 |
|
|
Waga (kg) |
Zawór z 1 elektromagnesem |
5,1 (DC), 4,3 (AC) |
|
Zawór z 2 elektromagnesami |
6,7 (DC), 5,1 (AC) |
|
Cechy:
▶ Kierunkowy zawór suwakowy sterowany bezpośrednio elektromagnetycznie w wersji standardowej
▶ Elektromagnesy prądu stałego lub prądu przemiennego z mokrymi pinami z wymiennymi cewkami
▶ Idealny kontur
▶ Cewki można wymieniać bez otwierania szczelnej komory
▶ Możliwość wyboru centralnego lub indywidualnego podłączenia elektrycznego
▶ Opcjonalne sterowanie ręczne
▶ Długa żywotność
▶ Schemat przeniesienia zgodnie z Din 24 340 forma A, ISO 4401 i CETOP - RP 121H
Aplikacja:
4WE 10 D to kierunkowy zawór suwakowy sterowany elektromagnetycznie. Kontroluje start, stop i kierunek przepływu płynu.
Zawory kierunkowe składają się zasadniczo z obudowy (1), jednego lub dwóch elektromagnesów (2), suwaka sterującego (3) i jednej lub dwóch sprężyn powrotnych (4). W stanie spoczynku suwak sterujący (3) utrzymywany jest w położeniu środkowym lub początkowym za pomocą sprężyn powrotnych (4) (z wyjątkiem suwaków impulsowych). Suwak sterujący (3) sterowany jest za pomocą elektromagnesów z mokrym kołkiem (2). Siła elektromagnesu (2) działa na suwak sterujący (3) i przesuwa go z położenia spoczynkowego do żądanego położenia końcowego. Umożliwia to swobodny przepływ z P do A i B do T lub P do B i A do T.
Po odłączeniu zasilania elektromagnesu (2) suwak sterujący (3) powraca do pozycji wyjściowej za pomocą sprężyny powrotnej (4).
Opcjonalne sterowanie ręczne (5) umożliwia przesuwanie suwaka sterującego (3) bez zasilania elektrozaworów.
Schemat budowy serii WE 10 30B
1. Płyn należy przefiltrować. Minimalna dokładność filtra wynosi 20 ㎛.
2. Zbiornik musi zostać uszczelniony, a na wlocie powietrza musi zostać zainstalowany filtr powietrza
3. Produkty bez płyty przyłączeniowej opuszczające fabrykę, w razie potrzeby prosimy o specjalne zamówienie.
4. Śruby mocujące zawór należy dobrać i zastosować zgodnie z parametrami podanymi w karcie wzorcowej
5. Chropowatość powierzchni połączonej z zaworem powinna wynosić 0,8.
6. Wymagane jest wykończenie powierzchni współpracującego elementu do 0,01/100 mm.
