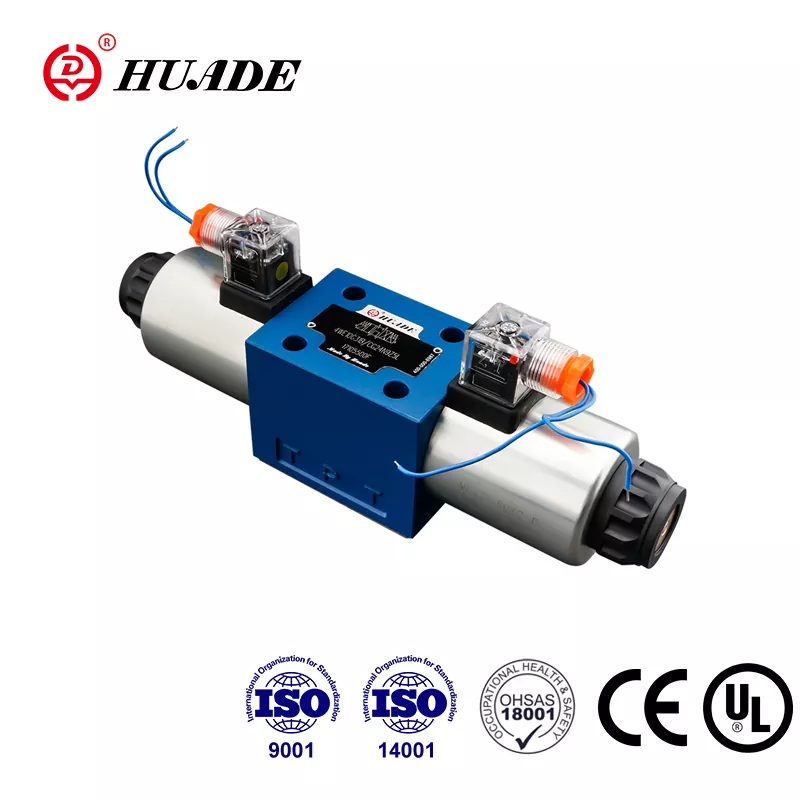

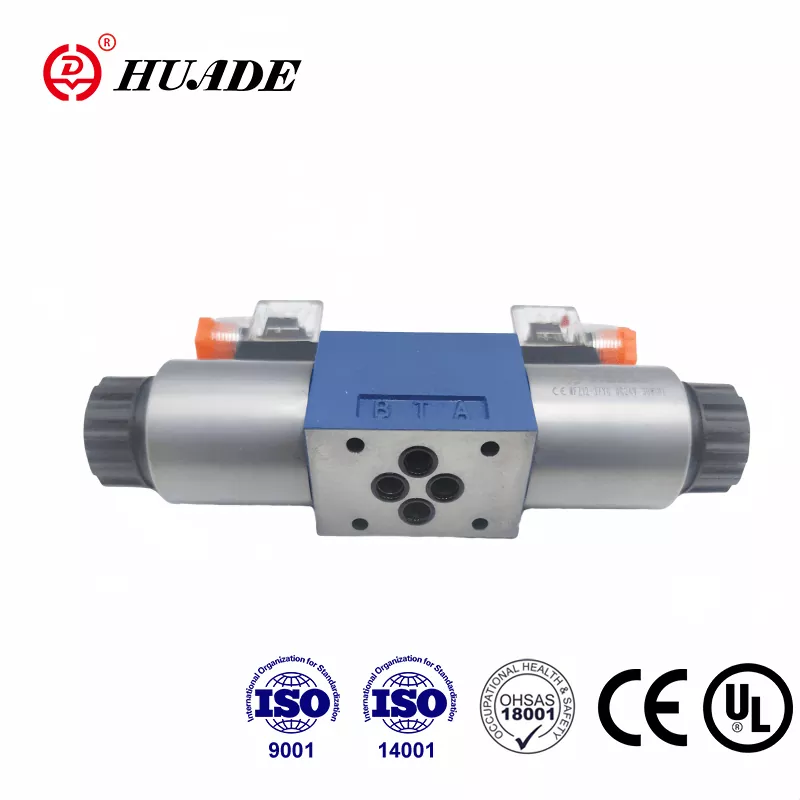

Założona w wyniku strategicznego partnerstwa między rządami Chin i Niemiec w 1979 roku, firma Huade Hydraulic stała się wiodącym producentem w chińskim przemyśle hydraulicznym. Zawór kierunkowy Huade® typu 4WE 10 E może całkowicie zastąpić ten sam model Rexroth®. Huade kładzie duży nacisk na jakość, oferując ponad 750 sztuk zaawansowanych urządzeń produkcyjnych importowanych z całego świata. Seria elektromagnetycznych zaworów kierunkowych 4WE 10 przeszła certyfikaty UL. Jest bardziej zaawansowany technologicznie i trwalszy niż podobne produkty z tej linii. Fabryka przeszła pomyślnie testy ISO9001, ISO14001 i OH SAS18001. Hydrauliczne zawory kierunkowe Huade® są zaangażowane w wiele krajowych projektów transformacji sprzętu technicznego i obronnego ze względu na niezawodne działanie.
|
Ciśnienie robocze maks. |
Porty A.B.P (MPa) |
do 31,5 |
|
Porty T (MPa) |
16 |
|
|
Przepływ maks. (l/min) |
120 |
|
|
Przekrój poprzeczny (pozycja przełączania 0): |
Z symbolem Q ok. 6% powierzchni nominalnej |
|
|
Płyn pod ciśnieniem |
Oleje mineralne (do uszczelnienia NBR) lub ester fosforanowy (do uszczelnienia FPM) |
|
|
Zakres temperatury płynu pod ciśnieniem (℃) |
-30～+80 |
|
|
Zakres lepkości (mm2/s) |
2,8 ~ 500 |
|
|
Waga (kg) |
Zawór z 1 elektromagnesem |
5,1 (DC), 4,3 (AC) |
|
Zawór z 2 elektromagnesami |
6,7 (DC), 5,1 (AC) |
|
Cechy:
▶ Kierunkowy zawór suwakowy sterowany bezpośrednio elektromagnetycznie w wersji standardowej
▶ Elektromagnesy prądu stałego lub prądu przemiennego z mokrymi pinami z wyjmowanymi cewkami
▶ Długa żywotność
▶ Idealny kontur
▶ Opcjonalne sterowanie ręczne
▶ Cewki można wymieniać bez otwierania szczelnej komory
▶ Możliwość wyboru centralnego lub indywidualnego podłączenia elektrycznego
▶ Schemat przeniesienia zgodnie z Din 24 340 forma A, ISO 4401 i CETOP - RP 121H
Zawory kierunkowe 4WE 10 składają się zasadniczo z obudowy (1), jednego lub dwóch elektromagnesów (2), suwaka sterującego (3) i jednej lub dwóch sprężyn powrotnych (4). W stanie spoczynku suwak sterujący (3) utrzymywany jest w położeniu środkowym lub początkowym za pomocą sprężyn powrotnych (4) (z wyjątkiem suwaków impulsowych). Suwak sterujący (3) sterowany jest za pomocą elektromagnesów z mokrym kołkiem (2). Siła elektromagnesu (2) działa na suwak sterujący (3) i przesuwa go z położenia spoczynkowego do żądanego położenia końcowego. Umożliwia to swobodny przepływ z P do A i B do T lub P do B i A do T.
Po odłączeniu zasilania elektromagnesu (2) suwak sterujący (3) powraca do pozycji wyjściowej za pomocą sprężyny powrotnej (4).
Opcjonalne sterowanie ręczne (5) umożliwia przesuwanie suwaka sterującego (3) bez zasilania elektrozaworów.
Schemat budowy serii WE 10 30B
1. Płyn należy przefiltrować. Minimalna dokładność filtra wynosi 20 ㎛.
2. Zbiornik musi zostać uszczelniony, a na wlocie powietrza musi zostać zainstalowany filtr powietrza.
3. Produkty bez płyty przyłączeniowej opuszczające fabrykę.
4. Śruby mocujące zawór należy dobierać i stosować zgodnie z wzornikiem.
5. Chropowatość powierzchni połączonej z zaworem powinna wynosić 0,8.
6. Wymagane jest wykończenie powierzchni współpracującego elementu do 0,01/100 mm.
