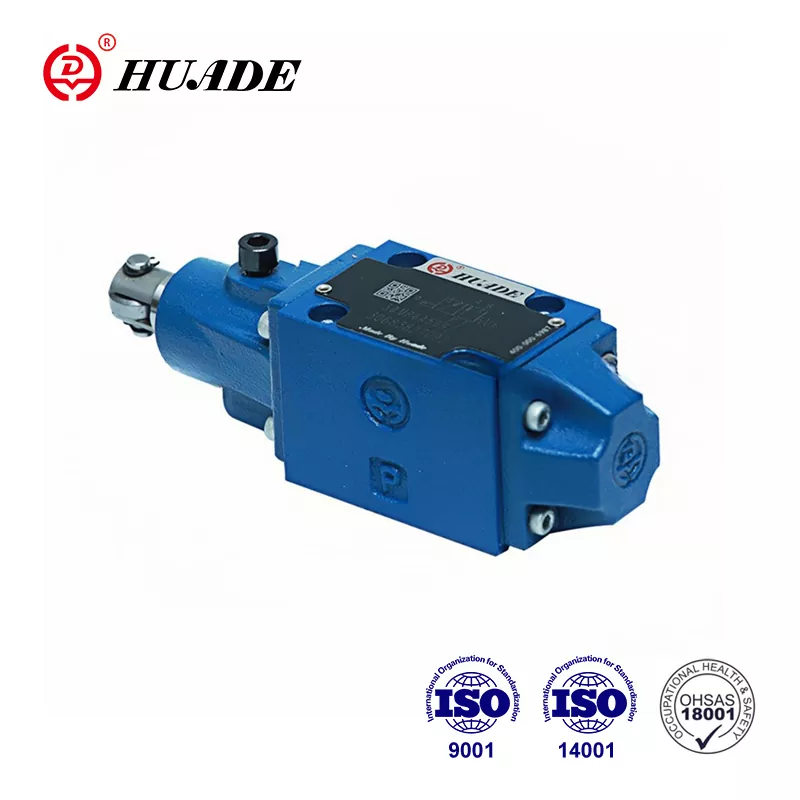

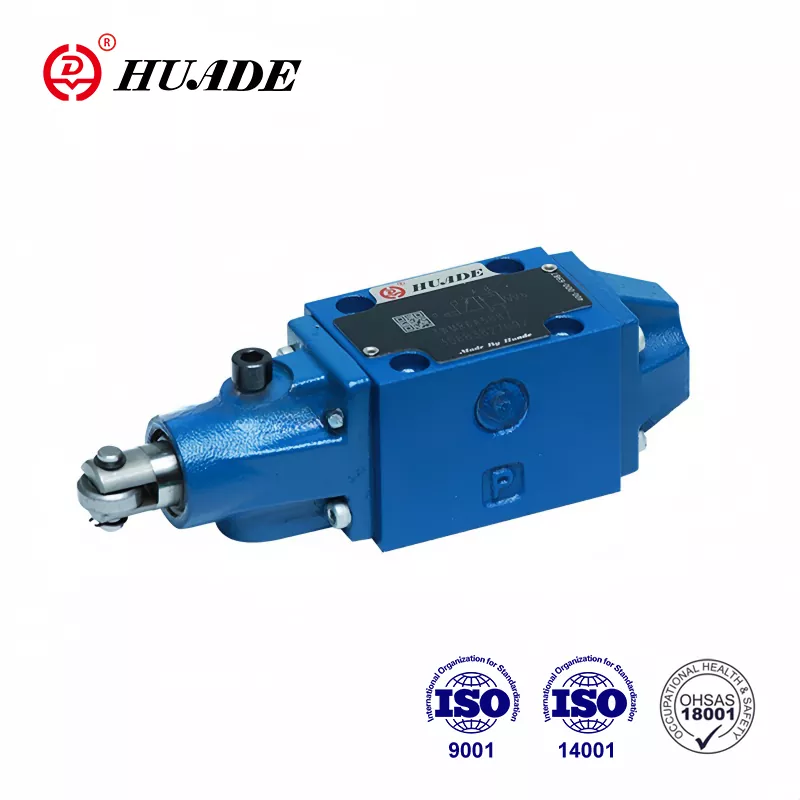

Kierunkowy zawór sterujący WMR

• Funkcje produktu: Bezpośrednia operacja wałka, konstrukcja kompatybilna z Rexroth, 19 standardowych funkcji szpuli
• Specyfikacje: Rozmiar 6/10, do 31,5 MPa, przepływ do 60/120 l/min
• Zastosowania: Maszyna budowlana, metalurgia, narzędzia maszynowe, budownictwo statku, lotniczeclace mogą popełniać błędy. Prosimy o podcięcie odpowiedzi. Sonet 4

Wyślij zapytanie Pobierz plik PDF

Opis produktu

Huade to chińskie znane przedsiębiorstwo państwowe specjalizujące się w układzie hydraulicznym. Huade miał dwa długoterminowe doświadczenia z Rexroth z 1979 roku. Zawór WMR Huade® jest przystępną alternatywą dla tej samej serii Rexroth. Ten zawór kierunkowy cieszy się bezpłatną usługą konserwacyjną w ciągu rocznego okresu gwarancji. Huade kładzie duży nacisk na jakość. Fabryka przeszła ISO9001, ISO14001 i OH SAS18001. Zawory hydrauliczne Huade® są szeroko stosowane w maszynach inżynieryjnych i budowlanych, metalurgii, narzędzi maszynowych, ochrony środowiska, budownictwa statku, transportu kolejowego, transportu ropy naftowej i petrochemicznej, przemysłu wojskowego i innych dziedzin. To niezawodna marka w Chinach.

Parametr produktu wskazujący zawór sterujący WMR

Rozmiar		6		10
Maksymalny presja robocza	Port A. B. P (㎫)	do 31,5
	Port T (㎫)	do 6		do 16
W symboli A i B port T musi być używany jako połączenie odpływowe Jeśli ciśnienie robocze jest powyżej ciśnienia dozwolonego w porcie T
Maksymalny przepływ (l/min)		do 60		do 120
Przekrój przepływu (Pozycja kontrolna 0		dla symbolu Q, 6% nominalnego przekroju
		Dla symbolu W, 3% nominalnego przekroju
Płyn ciśnieniowy		Oleje mineralne (dla uszczelki NBR) lub Ester fosforanowy (dla pieczęci FPM)
Zakres temperatury płynu ciśnieniowego （℃）		-30 ～+80
Zakres lepkości (MM2/s)		2.8 do 500
Waga (kg)		ok. 1.4 100 do 121		ok
Siła robocza w dźwigni rolkowej		Przy zerowym ciśnieniu zbiornika	100 do 121	Dwa pozycje zaworów	70 do 140
(N)		pod presją	184–205	Trzy pozycje zaworów	70 do 175

Funkcja produktu zaworu sterującego WMR

Cechy:

▶ Bezpośrednie obsługiwane zawór szpuli z regulowaną działaniem rolkowym

▶ Zespół dźwigni wałkowej może być stopniowany w 90 °

▶ Siły promieniowe wchłaniają niezawodnie (do 30 °)

▶ 19 rodzaj standardowej funkcji szpuli

Funkcje, sekcja i symbole kierunkowego zaworu sterującego WMR

Zawory kierunkowe typu WMR to zawory kierunkowe obsługiwane w rolce.

Zasadniczo składają się z obudowy (1), dźwigni rolkowej (2), szpuli kontrolnej (3) i powrotu

Wiosna (4).

Wymagana jest przepustnica wtyczkowa, jeśli przepływ większy niż może wystąpić dopuszczona wartość, gdy szpula zaworu znajduje się z jednej pozycji do drugiej. Zakoda wtyczki jest zamontowana w porcie P zaworu kierunkowego.

Cutaway View of WMR 6

Przepustnica kasetowa
