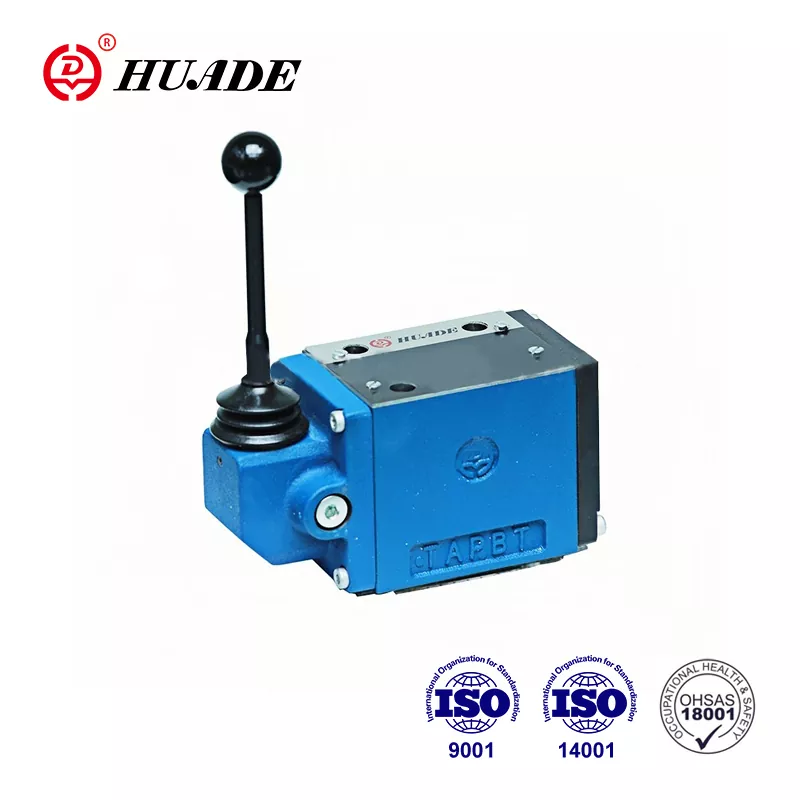

Kierunkowy zawór sterujący WMM 10

• Cechy produktu: Uruchomiona dźwignia ręczna, Spring Return/Entent Opcjonalnie, kompatybilny z rexroth
• Specyfikacje: Rozmiar 10, Maksymalne ciśnienie 31,5 MPa (A, B, P.
• Zastosowania: maszyny budowlane, sprzęt chemiczny, lekkie maszyny przemysłowe, lokomotywy

Wyślij zapytanie Pobierz plik PDF

Opis produktu

Huade to chińskie znane przedsiębiorstwo państwowe specjalizujące się w technologii kontroli hydraulicznej. Zawory Huade® WMM 10 mogą całkowicie zastąpić tę samą serię oferowaną przez Rexroth z powodu dwóch długoterminowych doświadczeń współpracy z Rexroth. Jest konkurencyjny z dobrą jakością i niższą ceną. Ten zawór kierunkowy cieszy się bezpłatną usługą konserwacyjną w ciągu rocznego okresu gwarancyjnego. Fabryka przeszła ISO9001, ISO14001 i OH SAS18001. Hydrauliczne zawory Huade są szeroko stosowane w branży wojskowej i innych dziedzinach ze względu na doskonałą wydajność.

Parametr produktu kierunkowego zaworu sterującego WMM 10

Dane techniczne (w przypadku aplikacji poza tymi parametrami. Prosimy o konsultację!)
Rozmiar		10
Maksymalny presja robocza	Port A. B. P (㎫)	do 31,5
	Port T (㎫)	do 15
Maksymalny przepływ (l/min)		do 120
Przekrój przepływu (pozycja kontrolna 0)		dla symbolu Q, 6% nominalnego przekroju
		Dla symbolu W, 3% nominalnego przekroju
Płyn ciśnieniowy		Oleje mineralne (dla uszczelki NBR) lub Ester fosforanowy (dla pieczęci FPM)
Zakres temperatury płynu ciśnieniowego （℃）		-30 ～+80
Zakres lepkości (MM2/s)		2.8 do 500
Waga (kg)		ok
Zasilanie sterowania na uchwycie (n)		Z zatem ok. 16 ~ 23
		bez zatrzymania ok. 20 ~ 27

Funkcja produktu i zastosowanie kierunkowego zaworu sterującego WMM 10

Cechy:

▶ Bezpośrednie uruchamiane zawór szpuli kierunkowej z dźwignią ręczną

▶ Z wiosną zwrotem lub zatrzymaniem, opcjonalnie

▶ Dla montażu na płycie

▶ Wzór przeniesienia do DIN 24 340 FORM A, ISO 4401 i CETOP - RP 121H

Aplikacja:

Kierunkowy typ typu WMM 10 przyjmuje połączenie płytki, które ma zalety małych rozmiarów, dużej pojemności przepływu i dobrej niezawodności w porównaniu z innymi zaworami serii krajowych. Jest szeroko stosowany w maszynach budowlanych, maszynach chemicznych, lekkich maszyn przemysłowych, lokomotywach i innych branżach.

Funkcje, sekcja i symbole kierunkowego zaworu sterującego WMM 10

Zawory typu WMM 10 to dźwignia ręczna uruchamiana zaworami szpuli kierunkowej. Kontrolują start, zatrzymanie i kierunek przepływu.

Zawory kierunkowe obejmują zasadniczo obudowę, dźwignię dłoni②, pulę kontrolną ③, a także jedno lub dwa źródła powrotna④. W warunkach nieprzekonanego szpula sterująca ③ jest utrzymywana w neutralnej lub początkowej pozycji przez źródła powrotu ④. Spool kontrolny ③ jest uruchamiany za pomocą dźwigni ręcznej ②, działa to za pomocą stawu i szpilki bezpośrednio na szpulę kontrolną ③. Spool jest w ten sposób przeniesiony z pozycji odpoczynku w wymaganą pozycję przełączoną. Po zwróceniu dźwigni ręcznej ② do zerowej pozycji przełączonej, szpula ③ jest zwracana do pozycji neutralnej za pomocą sprężyn powrotnych ④.

Wpisz 4WMM ../ F .. (z zatrzymaniem)

Zawory te są albo 2 lub 3 pozycyjne zawory sterujące, które są wyposażone w zatrzymanie, które działają we wszystkich pozycjach przełączanych

Widok wycięcia typu WMM10 ... 30B

Przepustnica kasetowa
