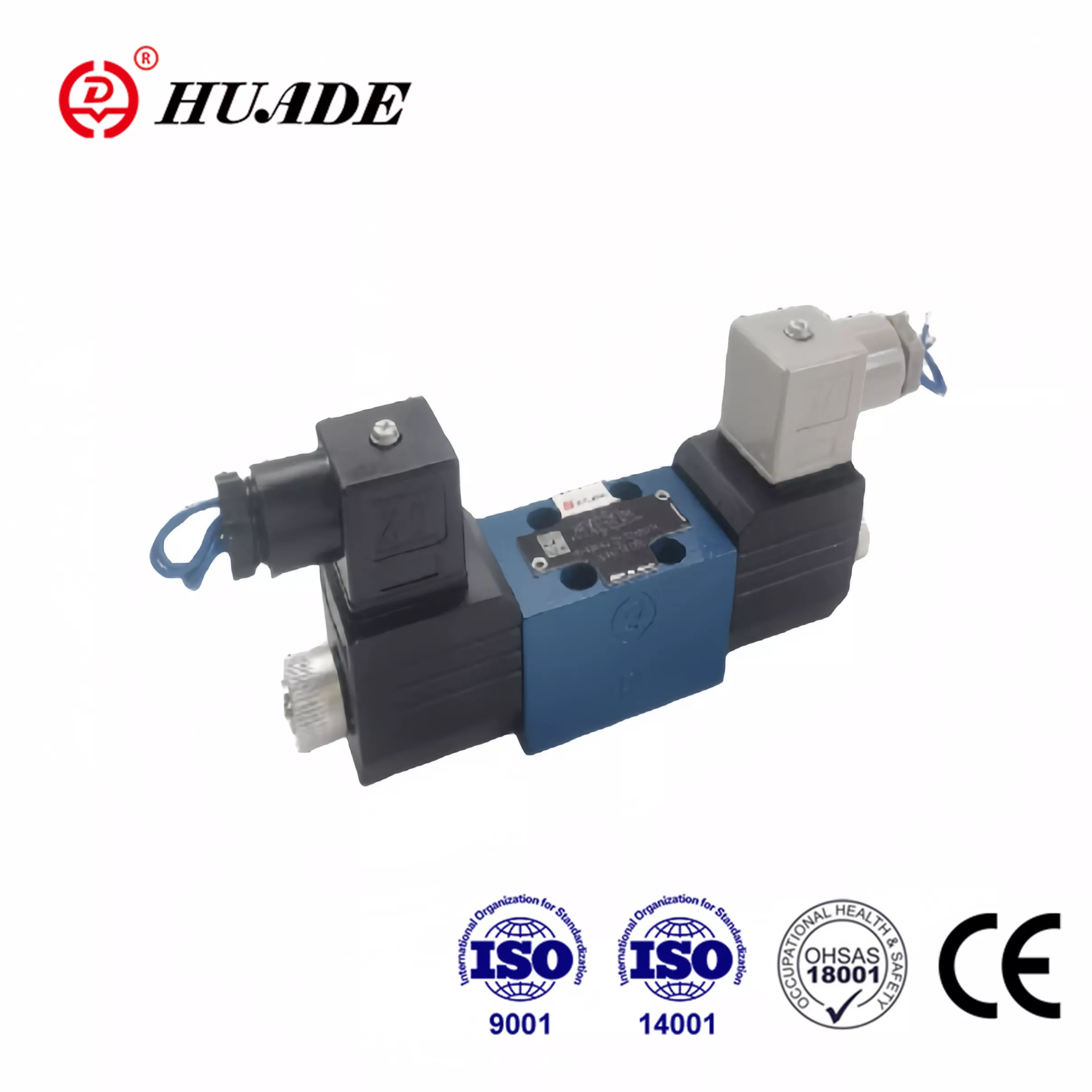

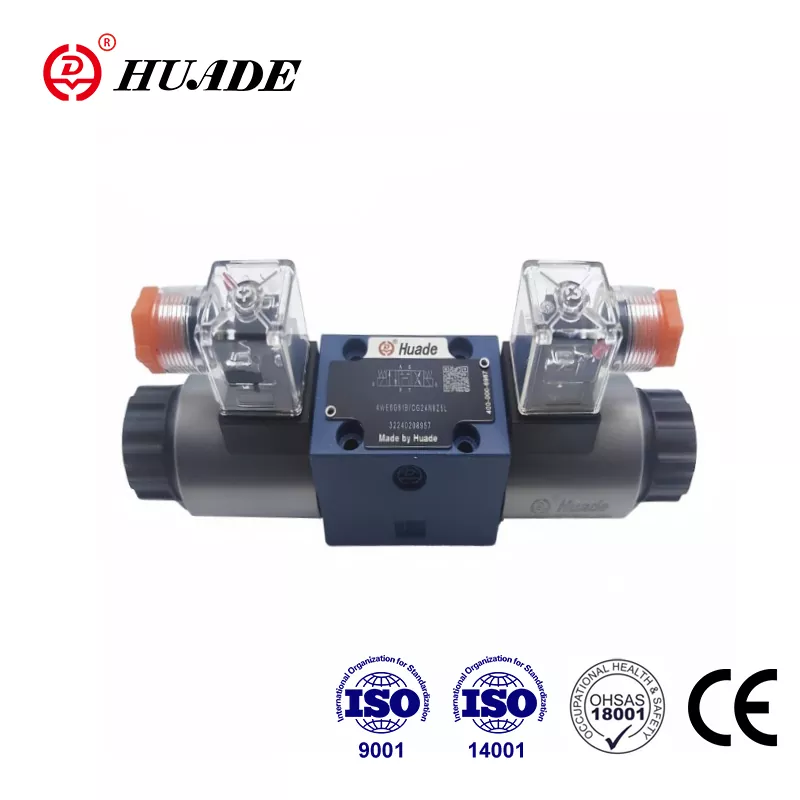

W ramach strategicznej współpracy między rządami Chin i Niemiec od 1979 roku Huade wdrożył najnowocześniejszą technologię firmy Rexroth. Zawór kierunkowy Huade® WE 4 to niedroga alternatywa dla tego samego modelu oferowanego przez firmę Rexroth. Huade kładzie duży nacisk na jakość. Huade posiada rygorystyczny system testowania, aby zapewnić, że każdy zawór kierunkowy ma doskonałą wydajność. Seria zaworów elektromagnetycznych przeszła certyfikat CE. Zawory hydrauliczne Huade® są szeroko stosowane w maszynach inżynieryjnych i budowlanych, metalurgii, obrabiarkach, ochronie środowiska, przemyśle stoczniowym, lotniczym, transporcie kolejowym, przemyśle naftowym i petrochemicznym, przemyśle wojskowym i innych dziedzinach. Jest to niezawodna marka krajowa w Chinach.
|
Dane techniczne hydrauliczne |
||
|
Maksymalne ciśnienie robocze – porty A, B, P （㎫） |
do 21.0 |
|
|
Port T (㎫) |
10.0. Z symbolami A lub B port T musi być używany jako port wyciekowy |
|
|
Maks. przepływ (L/min) |
do 25 |
|
|
Płyn pod ciśnieniem |
Olej mineralny lub ester fosforanowy |
|
|
Zakres lepkości (mm2/s) |
2,8 do 500 |
|
|
Zakres temperatury płynu pod ciśnieniem （℃） |
-30～+80 |
|
|
Stopień zanieczyszczenia (㎛) |
Maksymalny dopuszczalny stopień zanieczyszczenia płynu hydraulicznego zgodnie z NAS 1638 klasa 9. Dlatego zalecamy filtr o minimalnym współczynniku retencji β≥ 75 |
|
|
Waga (kg) |
Zawór z 1 elektromagnesem 0,9 |
|
|
Dane techniczne elektryczne |
||
|
Dostępne napięcia (V) |
12. 24.220.110R 220R |
|
|
Pobór mocy (W) |
22 |
|
|
Obowiązek |
ciągły |
|
|
Czas przełączania |
WŁ. (ms) |
20 do 30 |
|
WYŁ. (ms) |
10 do 20 |
|
|
Maks. temperatura otoczenia (℃) |
+50 |
|
|
Maks. temperatura cewki （℃） |
+150 |
|
|
Ochrona zgodnie z DIN 40 050 |
IP65 |
|
|
Częstotliwość przełączania (cykle/h) |
15000 |
|
|
W przypadku podłączenia elektrycznego przewód ochronny (PE) należy podłączyć zgodnie z obowiązującymi przepisami |
||
Cechy:
▶ Rozdzielacze typu WE 4 to rozdzielacze suwakowe sterowane elektromagnetycznie
▶ Elektromagnesy z mokrymi pinami prądu stałego lub przemiennego
▶ Schemat przeniesienia na ISO 4401 i CETOP - RP 121H
Aplikacja:
Rozdzielacze typu WE 4 to rozdzielacze suwakowe sterowane elektromagnetycznie. Kontrolują start, stop i kierunek przepływu płynu.
Te zawory kierunkowe składają się zasadniczo z obudowy (1), jednego lub dwóch elektromagnesów (2), suwaka sterującego (3) i jednej lub dwóch sprężyn powrotnych (4).
Suwak sterujący (3) utrzymywany jest przez sprężynę powrotną (4) w położeniu środkowym lub w położeniu wyjściowym (z wyjątkiem suwaków z zatrzaskiem). Suwak sterujący (3) jest uruchamiany za pomocą elektromagnesów z mokrym kołkiem (2). W stanie pod napięciem. Siła elektromagnesu (2) działa poprzez tłok (5) na suwak sterujący (3) i przesuwa go z położenia spoczynkowego do żądanego położenia końcowego. W ten sposób wybierany jest wymagany wzór przepływu od P do A i B do Tor P do B i A do T. Kiedy elektromagnes (2) zostanie odłączony od zasilania, suwak sterujący (3) powraca do położenia neutralnego
Ta wersja jest zaworem kierunkowym z 2 pozycjami przełączania i pozycją przy sprężynie powrotnej (4). Zapewnione jest zakryte sterowanie ręczne, dzięki czemu suwak sterujący (3) może być obsługiwany bez niego
zasilenie elektromagnesu.
Przekrój 4WE 4-10B
Przepustnica kasetowa
