Co to jest zawór dwukierunkowy w układzie hydraulicznym?

Systemy hydrauliczne są kręgosłupem niezliczonych zastosowań przemysłowych, od urządzeń budowlanych i maszyn produkcyjnych po systemy lotnicze i komponenty motoryzacyjne. W sercu tych systemów leży sieć zaworów kontrolujących przepływ, ciśnienie i kierunek płynu hydraulicznego. Wśród tych krytycznych elementów zawór dwustronny jest jednym z najbardziej fundamentalnych, ale niezbędnych elementów w projektowaniu obwodów hydraulicznych.

Co to jestZawór 2-drogi?

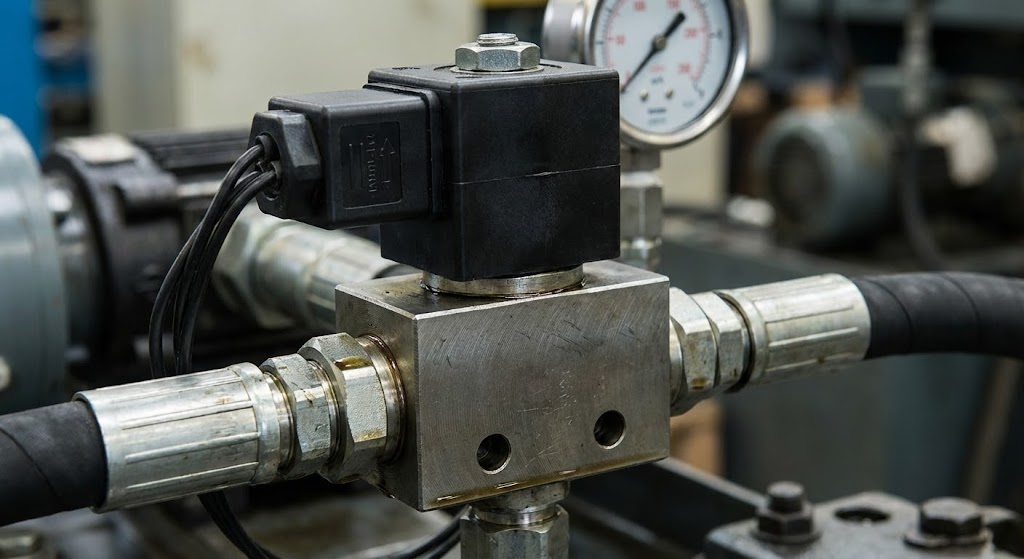

Dwukierowy zawór, znany również jako zawór dwuportowy, jest prostym, ale kluczowym składnikiem hydraulicznym, który kontroluje przepływ płynu przez jedną ścieżkę przepływu. W przeciwieństwie do bardziej złożonych zaworów wieloosobowych, 2-kierunkowy zawór ma dokładnie dwa punkty połączenia: port wlotowy i port wylotowy. Ta prosta konstrukcja sprawia, że jest to idealne rozwiązanie dla podstawowych aplikacji kontroli przepływu, w których należy całkowicie pozwolić lub blokować przepływ płynu.

Podstawową zasadą zaworu dwustronnego jest operacja binarna-jest ona w pełni otwarta lub w pełni zamknięta. Po otwarciu płyn hydrauliczny może swobodnie płynąć z wlotu do wylotu. Po zamknięciu zawór tworzy pełne uszczelnienie, uniemożliwiając ruch płynów przez system. Ta funkcjonalność włączania/wyłączania sprawia, że zawory dwustronne są niezbędne do zastosowań wymagających precyzyjnej kontroli przepływu i izolacji systemu.

Jak funkcjonują zawory dwustronne w układach hydraulicznych

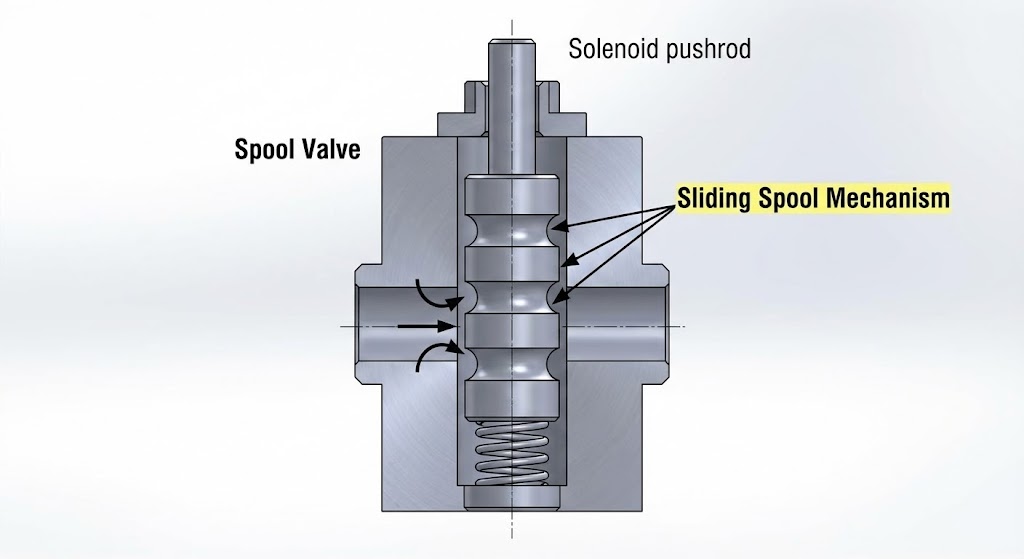

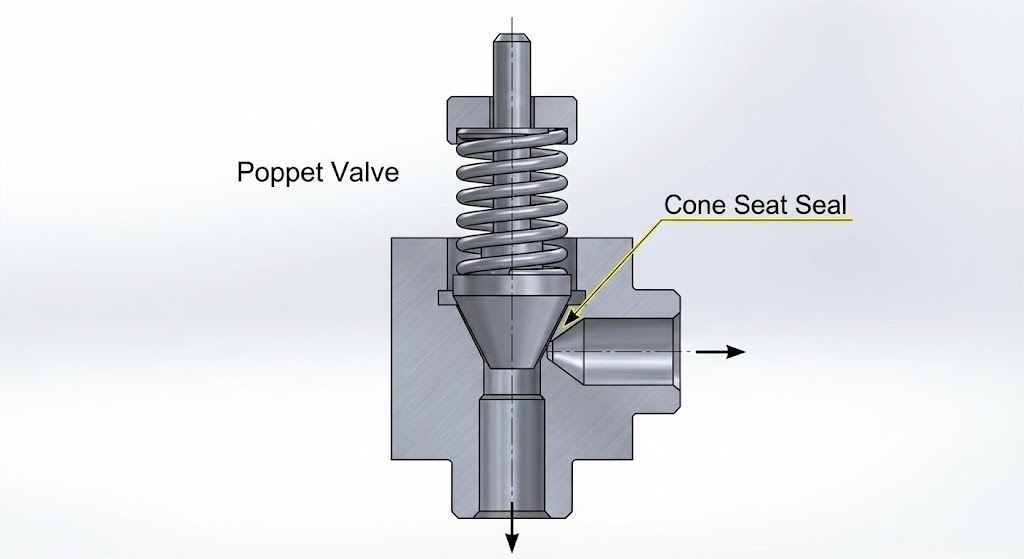

Działanie zaworu dwustronnego zależy od jego wewnętrznego mechanizmu, który zwykle obejmuje ruchomy element, taki jak poppet, piłka lub szpula. Gdy zawór odbiera sygnał uruchamiania - niezależnie od tego, czy manualny, pneumatyczny, hydrauliczny lub elektryczny - ten wewnętrzny element porusza się w celu otwarcia lub zamknięcia ścieżki przepływu.

W pozycji zamkniętej element zaworu tworzy ciasne uszczelnienie na siedzeniu zaworu, skutecznie blokując przepływ płynu. Uszczelka musi być wystarczająco solidna, aby wytrzymać ciśnienie robocze systemu bez wycieku. Uruchomiony do pozycji otwartej element zaworu odsuwa się od siedzenia, tworząc przezroczysty przejście do przepływu płynu hydraulicznego.

Czas reakcji i charakterystyka przepływu zaworu dwustronnego są kluczowymi czynnikami w wydajności systemu. Nowoczesne hydrauliczne zawory 2-drożne zostały zaprojektowane tak, aby zapewnić szybkie możliwości przełączania przy minimalnym spadku ciśnienia po otwarciu, zapewniając wydajne działanie systemu i precyzyjną kontrolę.

Rodzaje zaworów 2-drogowych

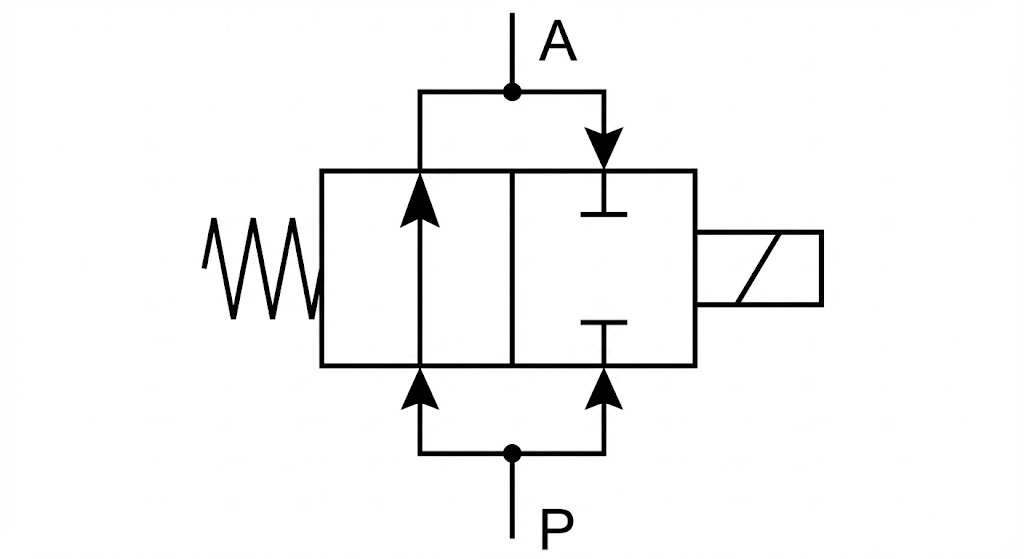

Zwykle otwarte vs. normalnie zamknięte

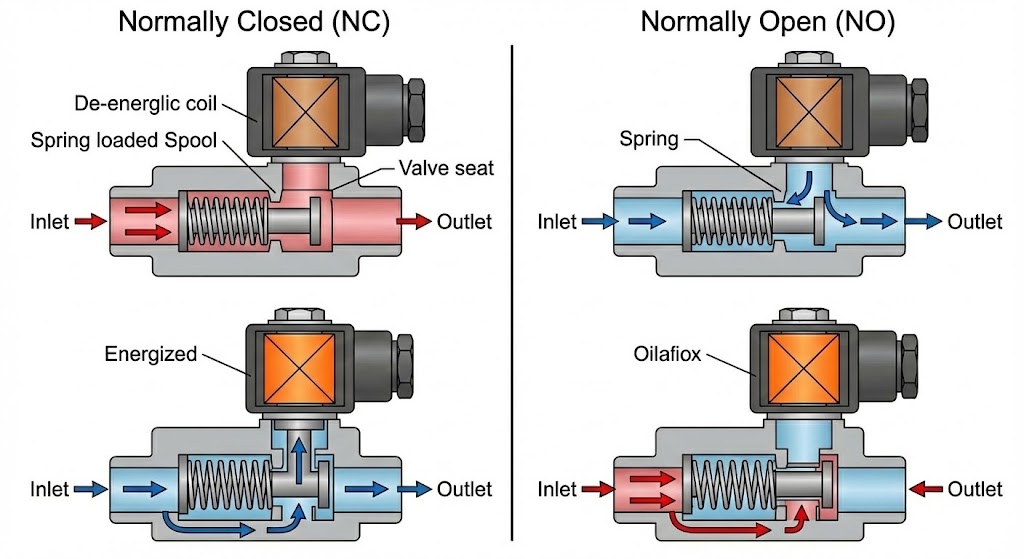

Zawory dwustronne są klasyfikowane na podstawie ich stanu domyślnego, gdy nie są uruchamiane. Zwykle zamknięte zawory (NC) pozostają zamknięte do momentu aktywowania, co czyni je idealnie do zastosowań bezpieczeństwa, w których przepływ powinien być domyślnie zablokowany. Zwykle otwarte (nie) zawory umożliwiają przepływ w stanie spoczynku i zamykanie po aktywacji, odpowiedni do zastosowań, w których przepływ ciągły jest normą.

Metody uruchamiania

Ręczne zawory 2-drogowe: obsługiwane ręcznie przez dźwignie, pokrętła lub przyciski. Są one powszechnie stosowane w zastosowaniach, w których interwencja człowieka jest wymagana do kontroli systemu.

Zawory obsługiwane przez elektromagnes: zastawki sterowane elektrycznie, które wykorzystują siłę elektromagnetyczną do uruchomienia elementu zaworu. Oferują one szybkie czasy reakcji i można je łatwo zintegrować z automatycznymi systemami sterowania.

Zawory obsługiwane przez pilotażowe: zawory te wykorzystują ciśnienie hydrauliczne do uruchomienia głównego elementu zaworu, co czyni je odpowiednimi do zastosowań pod wysokim ciśnieniem, w których bezpośrednie działanie elektromagnesu może być niepraktyczne.

Zawory pneumatyczne: uruchamiane przez sprężone powietrze zawory te są często stosowane w środowiskach, w których elementy elektryczne mogą stanowić zagrożenia bezpieczeństwa.

Zastosowania w systemach hydraulicznych

Zawory dwustronne pełnią liczne funkcje krytyczne w różnych zastosowaniach hydraulicznych:

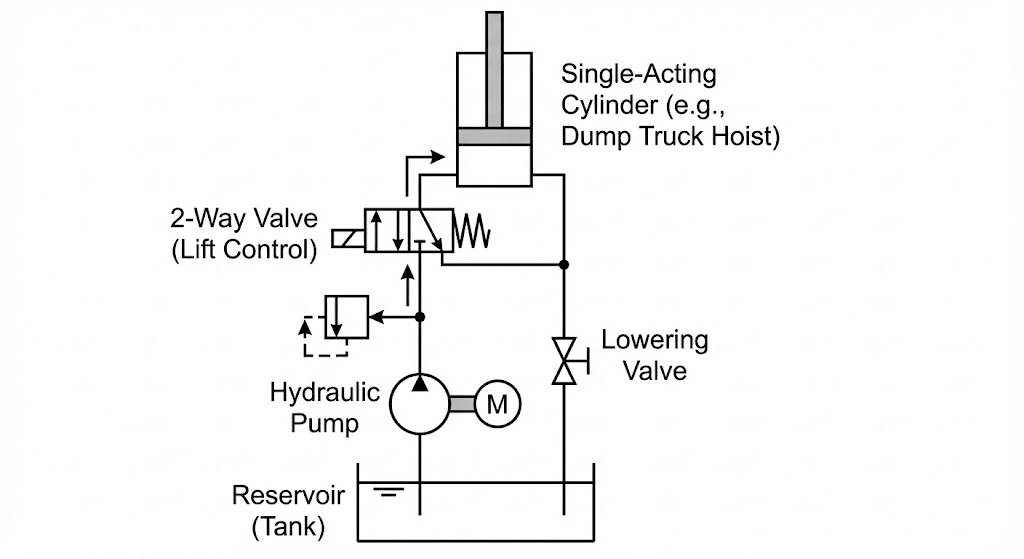

Jednym z głównych zastosowań zaworów 2-drożnych jest izolacja systemu. Mogą całkowicie wyłączyć przepływ hydrauliczny na określone gałęzie obwodów, umożliwiając prace konserwacyjne lub procedury wyłączania awaryjnego. W mobilnym sprzęcie hydraulicznym, takim jak koparki lub dźwigi, zawory 2-drogowe zapewniają kluczowe funkcje bezpieczeństwa poprzez izolowanie niebezpiecznych ruchów, gdy operatorzy przeprowadzają konserwację.

Podczas gdy zawory dwustronne są przede wszystkim urządzeniami włączonymi/poza nimi, odgrywają istotną rolę w strategiach kontroli przepływu. Szybkie rowerowanie między pozycjami otwartymi i zamkniętymi, mogą one skutecznie regulować średnie prędkości przepływu w systemach sterowania modulacją szerokości impulsowej (PWM). Ta technika jest coraz bardziej powszechna w nowoczesnych systemach hydraulicznych poszukujących lepszej wydajności i precyzyjnej kontroli.

Wsparcie kontroli kierunkowej

W połączeniu z innymi zaworami zawory dwustronne przyczyniają się do złożonych schematów kontroli kierunkowej. Mogą izolować określone siłowniki lub gałęzie obwodów, umożliwiając inne zawory kierunkowe działać bardziej skutecznie i bezpieczniej.

Ulga i bezpieczeństwo

Specjalistyczne 2-drożne zawory pomocy ciśnieniowej chronią układy hydrauliczne przed warunkami nadmiernej ciśnienia. Zawory te pozostają zamknięte pod normalnym ciśnieniem roboczym, ale otwierają się automatycznie, gdy ciśnienie systemu przekracza bezpieczne limity, kierując nadmiar płynu z powrotem do zbiornika.

Zalety zaworów 2-drogowych

Prostota zaworów dwustronnych przynosi kilka znaczących zalet dla projektu układu hydraulicznego:

Niezawodność: Przy mniejszej liczbie ruchomych części niż zaworów wielofunkcyjnych, zawory 2-drogowe zazwyczaj oferują doskonałą niezawodność i długowieczność. Ich prosta konstrukcja zmniejsza prawdopodobieństwo awarii mechanicznej i sprawia, że konserwacja jest prosta.

Opłacalność: Podstawowa prostota konstrukcji i produkcji zaworów dwukierunkowych czyni je bardzo opłacalnymi w porównaniu z bardziej złożonymi typami zaworów. Ta przystępność czyni je atrakcyjnymi dla aplikacji, w których ważne są ograniczenia budżetowe.

Szybka odpowiedź: wiele zaworów dwustronnych, szczególnie wersja elektromagnesu, oferuje niezwykle szybkie czasy przełączania. Ta zdolność szybkiej reakcji ma kluczowe znaczenie w aplikacjach wymagających precyzyjnego czasu i kontroli.

Ścisłe odcięcie: po odpowiednim zaprojektowaniu i utrzymywaniu zaworów dwustronnych zapewniają doskonałe możliwości uszczelnienia, zapobiegając wyciekom wewnętrznego, który może zagrozić wydajności lub bezpieczeństwa systemu.

Wszechstronność: Pomimo ich prostoty zawory dwustronne można dostosować do wielu zastosowań za pomocą różnych metod uruchamiania, materiałów i konfiguracji.

Względy wyboru

Wybór odpowiedniego zaworu 2-drogowego do zastosowania hydraulicznego wymaga starannego rozważenia kilku czynników:

Ocena ciśnienia: Zawór musi być w stanie obsłużyć maksymalne ciśnienie operacyjne z odpowiednim marginesem bezpieczeństwa. Niedostatecznie ocenianie może prowadzić do awarii zastawki i potencjalnych zagrożeń bezpieczeństwa.

Pojemność przepływu: Współczynnik przepływu zaworu (CV) musi być wystarczający do obsługi wymaganego natężenia przepływu bez nadmiernego spadku ciśnienia. Niewymiarowe zawory mogą tworzyć wąskie gardła systemowe i zmniejszyć wydajność.

Czas reakcji: Zastosowania wymagające szybkiego przełączania zaworów potrzebujących o szybkiej właściwości reakcji. Metoda uruchamiania znacząco wpływa na czas odpowiedzi.

Środowisko operacyjne: Czynniki takie jak temperatura, poziomy zanieczyszczenia i wibracje wpływają na wybór zaworu. Surowe środowiska mogą wymagać specjalistycznych materiałów lub cech ochronnych.

Integracja kontroli: Metoda uruchamiania zaworu musi być kompatybilna z architekturą kontrolną systemu. Nowoczesne systemy często wymagają zaworów o możliwościach elektronicznych sprzężenia zwrotnego.
