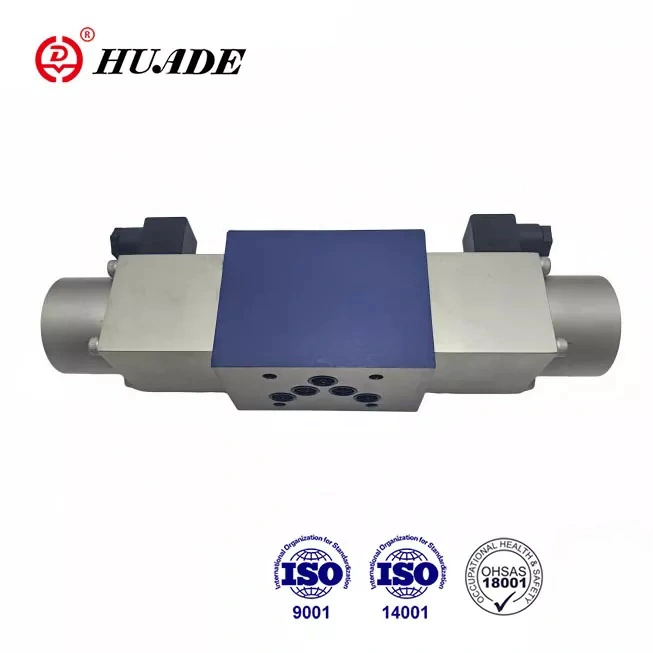

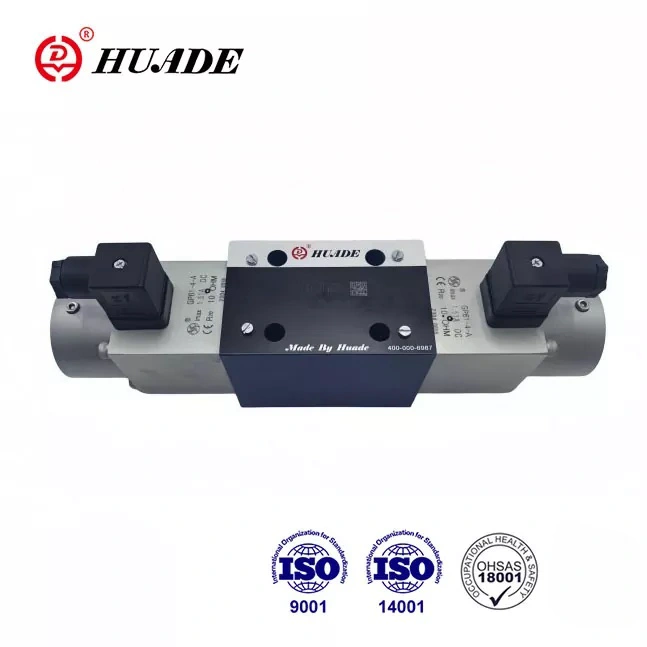

Zawory sterujące typu 4WRA są sterowane bezpośrednio za pomocą elektromagnesów proporcjonalnych. Są szeroko stosowane w różnych przemysłowych środowiskach hydraulicznych, które wymagają kontroli kierunku i przepływu. Dzięki dwóm długoterminowym współpracom proporcjonalne zawory kierunkowe Huade® mogą dorównać pod względem wydajności tym samym produktom oferowanym przez firmę Rexroth. Cena tego produktu jest stosunkowo niższa.
|
Dane hydrauliczne |
|||
|
Rozmiar |
6 |
10 |
|
|
Ciśnienie robocze (Mpa) |
port A, B, P |
31.5 |
31.5 |
|
port T |
16 |
16 |
|
|
Przepływ (l/min) |
43 |
95 |
|
|
Stopień zanieczyszczenia |
≤ 20 (zalecane ≤10) |
||
|
Histereza (%) |
<6 |
<5 |
|
|
Powtarzalność (%) |
<3 |
<2 |
|
|
Pasmo przenoszenia (-3dB, sygnał ± 100%) (Hz) |
6 |
4 |
|
|
Płyn pod ciśnieniem |
Olej mineralny (do uszczelki NBR), ester fosforanowy (do uszczelki FPM) |
||
|
Zakres lepkości (mm ²/s) |
3,8 do 380 |
||
|
Zakres temperatury płynu pod ciśnieniem (℃) |
-30 do +80 |
||
|
Waga (kg) |
Zawór z jednym elektromagnesem |
1.75 |
5.9 |
|
Zawór z dwoma elektromagnesami |
2.5 |
7.5 |
|
|
Dane elektryczne |
|||
|
Rozmiar |
6 |
10 |
|
|
Typ napięcia |
Napięcie stałe |
Napięcie stałe |
|
|
Napięcie nominalne (V) |
24 V |
||
|
Maks. prąd na cewkę (A) |
1.5 |
||
|
Cewka elektromagnetyczna |
Wartość zimna przy 20 ℃ |
5.4 |
10 |
|
Maksymalna wartość ciepła |
8.1 |
15 |
|
|
Temperatura otoczenia ℃ |
do +50 |
||
|
Temperatura cewki ℃ |
do +150 |
||
|
Izolacja zaworu zgodna z DIN 40 050 |
IP65 |
||
|
Powiązany wzmacniacz (prostownik 24 V typu mostkowego) |
VT-3013S30 |
VT-3014S30 |
|
Cechy:
▶ Zawór proporcjonalny uruchamiany bezpośrednio do sterowania kierunkiem i objętością przepływu płynu hydraulicznego
▶ Do montażu płytowego
▶ Do sterowania w pętli otwartej zarówno kierunkiem, jak i przepływem płynu hydraulicznego
▶ Suwak sterujący wyśrodkowany sprężyną
▶ Niski spadek ciśnienia na polach kontrolnych
▶ Zarówno zawór, jak i sterowanie elektroniczne od jednego dostawcy
Aplikacja:
Zawory sterujące typu 4WRA służą do regulacji kierunku i wielkości przepływu.
Rozdzielacze sterujące typu 4WRA składają się zasadniczo z obudowy (1), suwaka sterującego (3), jednej lub dwóch sprężyn powrotnych (2) oraz dodatkowo jednego lub dwóch elektromagnesów proporcjonalnych (5).
Typ 4WRA 6......10B/..... i 4WRA 10......10B/.....(zawór 3-położeniowy)
Jeśli elektromagnesy nie zostaną uruchomione, suwak sterujący (3) utrzymywany jest w położeniu neutralnym za pomocą sprężyn powrotnych (2). Sterowanie suwakiem sterującym (3) odbywa się bezpośrednio za pomocą elektromagnesu proporcjonalnego (5). Jeżeli na przykład na elektromagnes „A” zostanie zasilone, przesunie on suwak sterujący (3) w prawo proporcjonalnie do sygnału elektrycznego. Następnie tworzone są połączenia od P do B i A do T.
W ten sposób suwak sterujący (3) powoduje stopniowe otwieranie się rowków w kształcie litery V w celu przepływu. Kiedy elektromagnes proporcjonalny (5) zostanie odłączony od zasilania, suwak sterujący (3) powraca do pozycji środkowej za pomocą sprężyny powrotnej (2).
Budowa proporcjonalnego zaworu kierunkowego 4WRA
Typ 4WRA ...A...10B i 4WRA ...B...10B (zawór 2-położeniowy)
Funkcja tego zaworu jest taka sama jak w przypadku zaworu typu 4WRA. Jest to jednak zawór kierunkowy 2-pozycyjny z tylko jednym
elektrozawór proporcjonalny
Typ 4WRA posiada mocowanie płytowe, środek sprężyny i niski spadek ciśnienia na płaszczyznach sterujących.
Często stosowane w maszynach, przemyśle lekkim, metalurgii, kopalniach, lotach kosmicznych i innych dziedzinach.
Budowa proporcjonalnego zaworu kierunkowego 4WRA...A... i 4WRA...B...
Symbol proporcjonalnego zaworu kierunkowego 4WRA
