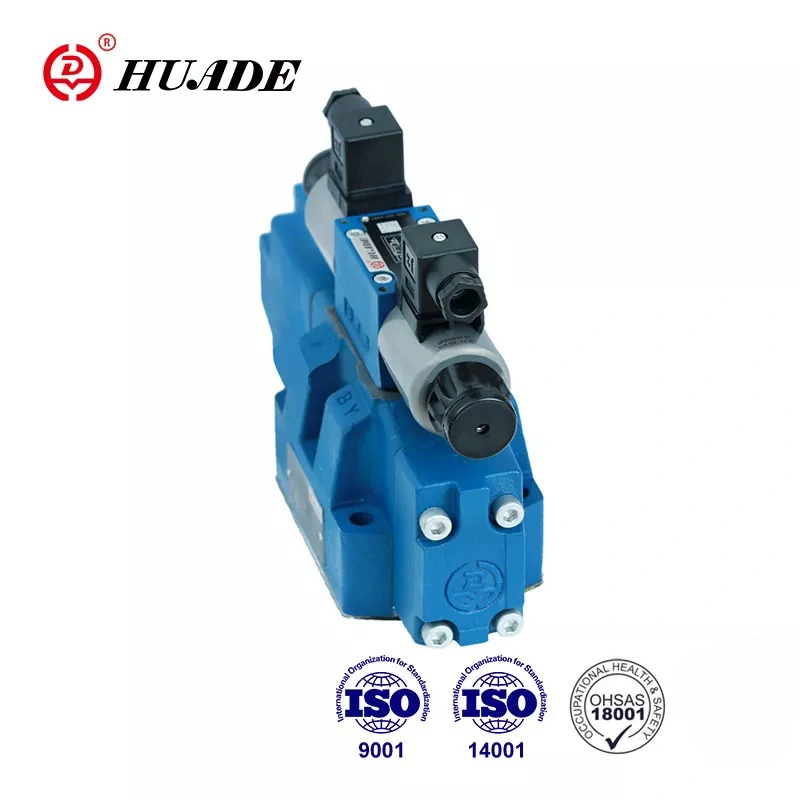

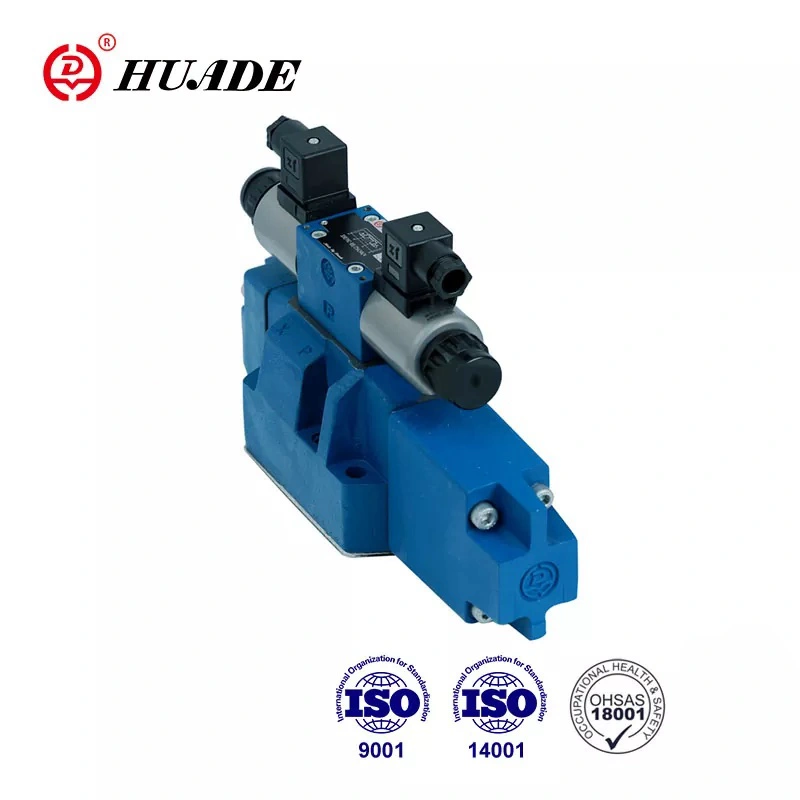

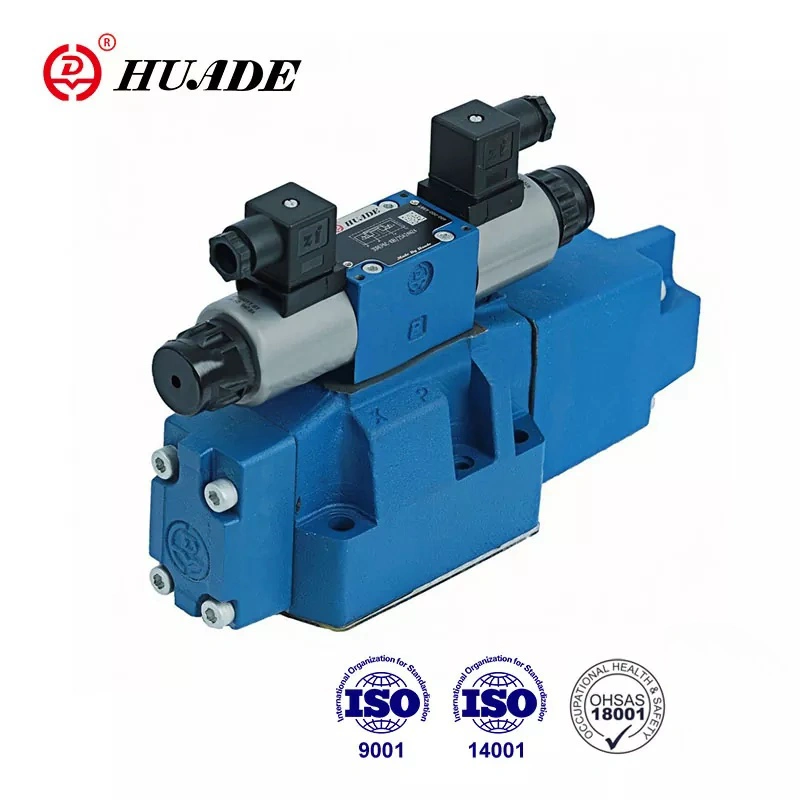

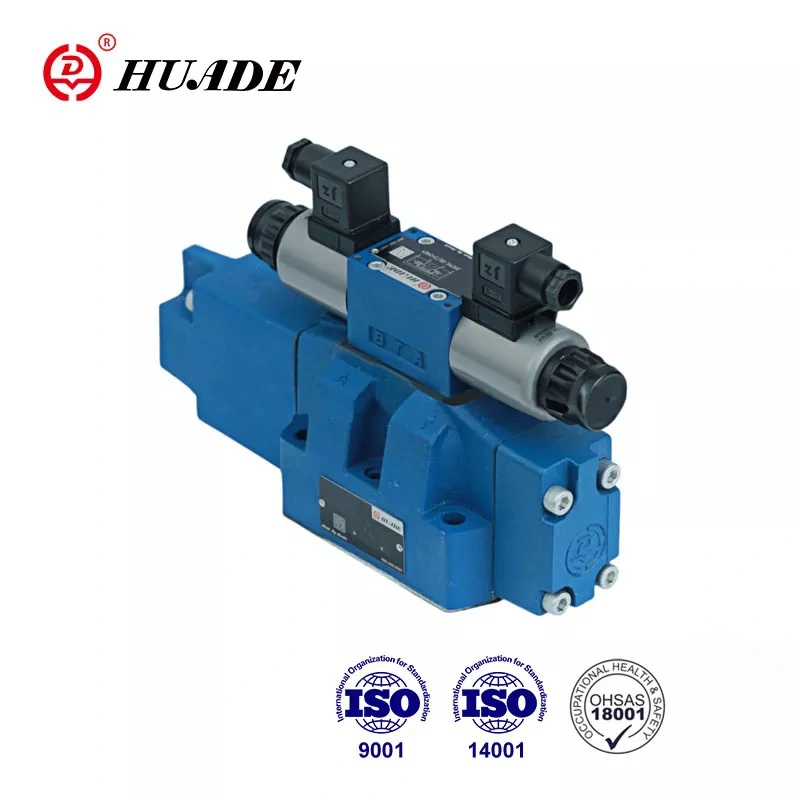

Pojedynczy zawór proporcjonalny 4WRH może sterować zarówno przepływem, jak i jego kierunkiem, dzięki czemu struktura systemu jest prosta. W korpusie zaworu zastosowano odlany kanał wewnętrzny o dużej przepustowości i dużym natężeniu przepływu. W głównym zaworze zastosowano osiowy trójkątny rowek sterujący, z małym spadkiem ciśnienia i utratą ciśnienia na ramieniu sterującym. Zawór proporcjonalny typu 4WRH nadaje się do systemów o dużych przepływach i wysokich wymaganiach dotyczących precyzji.
|
Dane hydrauliczne |
|||||
|
rozmiar |
10 |
16 |
25 |
32 |
|
|
ciśnienie zaworu pilotowego (MPa) |
zewnętrzne zasilanie olejem pilotowym |
3 do 10 |
|||
|
wewnętrzne zasilanie olejem pilotowym |
Do 10 (ponad 10 musi zainstalować ZDR6DP2-30B/75YM) |
||||
|
Ciśnienie w głównym zaworze (MPa) |
31.5 |
35 |
|||
|
Ciśnienie powrotne (MPa) |
port T (zewnętrzny powrót oleju sterującego) |
31.5 |
25 |
15 |
|
|
port T (wewnętrzny powrót oleju sterującego) |
3 |
||||
|
Port Y |
3 |
||||
|
Objętość oleju pilotowego (cm3) |
1.7 |
4.6 |
10 |
26.5 |
|
|
Przepływ oleju sterującego w porcie X lub Y (l/min) |
3.5 |
5.5 |
7 |
15.9 |
|
|
Przepływ przez zawór główny (l/min) |
270 |
460 |
877 |
1600 |
|
|
Histereza (L/min) |
6 |
||||
|
Powtarzalność (%) |
3 |
||||
|
stopień zanieczyszczenia(㎛) |
≤20 |
||||
|
Płyn |
Olej mineralny (do uszczelki NBR). Ester fosforanowy (do uszczelki FPM) |
||||
|
Zakres lepkości (mm ²/s) |
2,8 do 380 |
||||
|
Zakres temperatury płynu (℃) |
-20 do +70 |
||||
|
Pozycja montażowa |
fakultatywny |
||||
|
Waga (kg) |
zawór z jednym elektromagnesem |
7.4 |
12.7 |
17.5 |
41.8 |
|
zawór z dwoma elektromagnesami |
7.8 |
13.4 |
18.2 |
42.2 |
|
|
Dane elektryczne |
||
|
Rodzaj dostawy |
DC |
|
|
Prąd znamionowy cewki (A) |
0.8 |
|
|
Rezystancja cewki (Ω) |
zimno (w temperaturze 20 ℃) 19,5; maks. zawór, gorący 28,8 |
|
|
Temperatura otoczenia (℃) |
50 |
|
|
Temperatura cewki (℃) |
150 |
|
|
Cykl pracy |
Ciągły |
|
|
Prąd pilota (A) |
0.02 |
|
|
Izolacja |
IP65 |
|
|
Powiązany |
Z 1 czasem rampy |
VT-3000S30 |
|
Z 5 czasami rampy |
VT3006S30 |
|
|
Podłączenie elektryczne |
Połączenie wtykowe |
|
Cechy:
▶ Kierunek pilota Zawór proporcjonalny WRH
▶ Do montażu płytowego
▶ Do kontroli kierunku i natężenia przepływu płynu hydraulicznego
▶ Sprężyna centralna, brak dryfu szpuli
▶ Niski spadek ciśnienia na obszarach kontrolnych
▶ Sterowanie zaworami i elektroniką z jednego źródła
▶ Proporcjonalne działanie elektromagnesu
▶ Schemat przenoszenia zgodny z DIN 24 340 forma A, ISO4401 i CETOP-RP121H
Aplikacja:
Zawór proporcjonalny typu 4WRH jest szeroko stosowany w różnych gałęziach przemysłu, takich jak obrabiarki, metalurgia, przemysł lekki, górnictwo, inżynieria itp.
Zawory typu 4WRH to sterowane pilotem proporcjonalne zawory kierunkowe do pracy zewnętrznej poprzez zawory regulacji ciśnienia. Funkcja i zasada są takie same jak w przypadku zaworu typu 4WRZ. Płyta łącząca (12) łączy przyłącze pilota A z przyłączem T(Y ) i przyłącze pilota B z P(X). Ciśnienie pilota na głównym zaworze musi wynosić od 0,4 MPa do 2,5 MPa, aby przepływ odbywał się albo z P do A i B do T, albo z P do B i A do T.
Budowa proporcjonalnych zaworów kierunkowych 4WRH
Zawór pilotowy
Zawór pilotowy jest proporcjonalnym, 3-drogowym zaworem redukcyjnym sterowanym elektromagnetycznie (typ 3DREP6). Wkładka przepustnicy jest instalowana w przyłączach A i B, dalsze szczegóły można znaleźć w tekście 3DREP6
Budowa zaworu pilotowego typu 3DREP6
Symbol proporcjonalnego zaworu kierunkowego 4WRH
