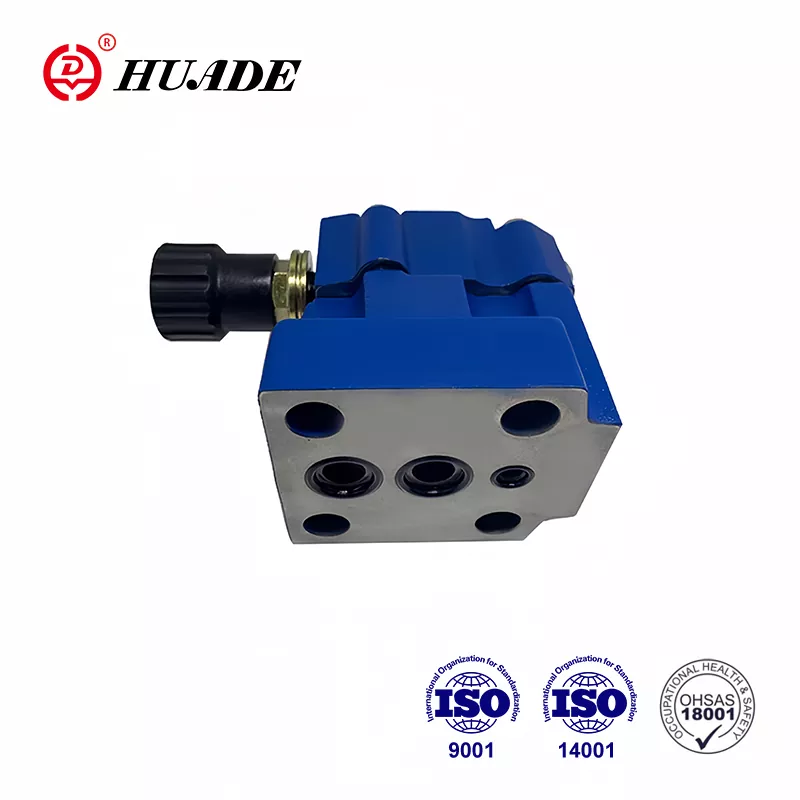

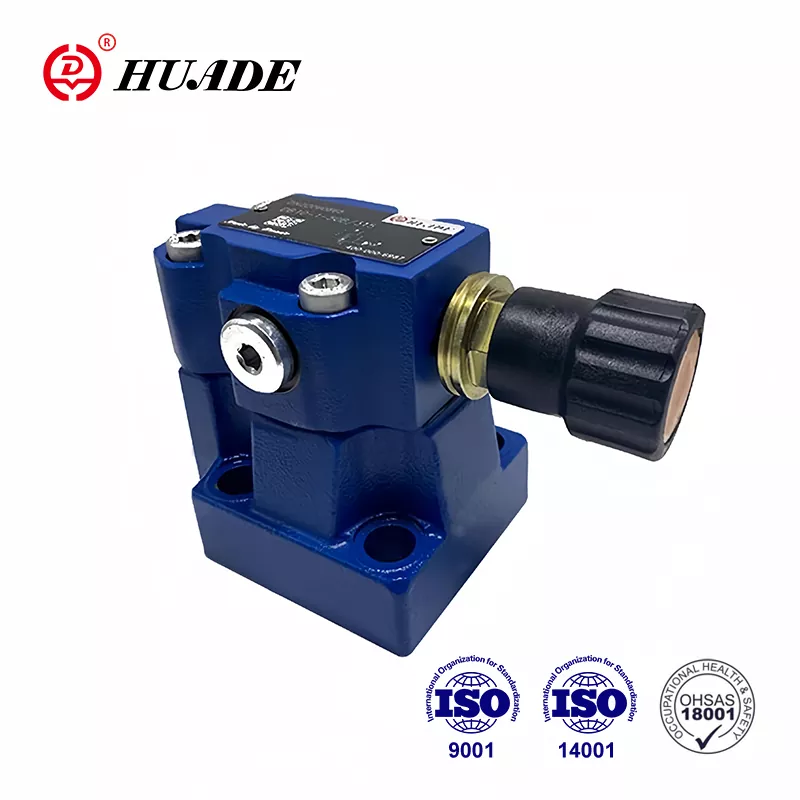

Zawór nadmiarowy ciśnienia DB 20

W porównaniu z innymi podobnymi produktami, ciśnieniowe zawory bezpieczeństwa Huade® są bardziej zaawansowane technologicznie i trwalsze w tej dziedzinie. Zawory typu DB 20 mogą zastąpić zawory DB 20 oferowane przez firmę Rexroth. Fabryka stara się dostarczać klientom wysokiej jakości i stabilne hydrauliczne zawory ciśnieniowe. Wprowadziła ponad 750 zaawansowanych urządzeń produkcyjnych z całego świata. Fabryka przeszła ISO9001, ISO14001 i OH SAS18001. Zawory hydrauliczne Huade® są stosunkowo tanie w porównaniu do marek znanych na całym świecie. Ze względu na wysoką jakość i niską cenę Huade Hydraulic przyciągnęła wielu klientów w kraju i za granicą oraz zdobyła szerokie uznanie konsumentów.

Parametr produktu ciśnieniowego zaworu nadmiarowego DB 20

Cecha produktu i zastosowanie ciśnieniowego zaworu nadmiarowego DB 20

Cechy:

▶ Montaż płytowy

▶ Schemat połączeń zgodny z DIN 24 340, forma E, ISO 6264 i CETOP - RP 121H

▶ Przyłącze rurowe

▶ Włóż połączenie

▶ Trzy elementy regulacyjne:

. Pokrętło obrotowe

. Klątwa. śruba z łbem ochronnym z kołpakiem ochronnym

. Zamykane pokrętło ze skalą

▶ Rozładunek sterowany elektromagnetycznie poprzez wbudowany kierunkowy zawór suwakowy

Funkcja, przekrój i symbole ciśnieniowego zaworu bezpieczeństwa DB 20

Ogólny

Zawory ciśnieniowe typu DB to sterowane pilotowo zawory nadmiarowe.

Służą do ograniczania ciśnienia sterującego.

Zawory nadmiarowe ciśnienia (DB) składają się głównie z zaworu głównego (1) z zespołem suwaka głównego (3) i zaworu sterowanego pilotem (2) z elementem regulującym ciśnienie.

Zawór ograniczający ciśnienie typu DB

Ciśnienie panujące w porcie A działa na szpulę główną (3). Jednocześnie ciśnienie jest podawane poprzez przewody sterujące (6) i (7), które wyposażone są w kryzy (4) i (5), po obciążonej sprężyną stronie szpuli głównej (3) oraz na kulce (8) ) w zaworze sterującym pilotem (2). Jeśli ciśnienie w porcie A przekroczy wartość ustawioną na sprężynie (9), kula (8) otwiera się na sprężynę (9).

Sygnał do tego dochodzi wewnętrznie poprzez przewody sterujące (10) i (6) z przyłącza A. Płyn pod ciśnieniem po obciążonej sprężyną stronie suwaka głównego (3) przepływa teraz przez przewód sterujący (7), otwór kryzy (11) ) i kulkę (8) do komory sprężyny (12). W typie DB...50B/... przepływa wewnętrznie przez przewód sterujący (13) do zbiornika, a w typie DB..50/..Y.. na zewnątrz przez przewód sterujący (14). Dzięki otworom (4) i (5) na suwaku głównym (3) następuje spadek ciśnienia, a połączenie przyłącza A z przyłączem B zostaje otwarte. Teraz ciecz pod ciśnieniem przepływa z portu A do portu B, utrzymując ustawione ciśnienie robocze.

Zawór ograniczający ciśnienie można odciążyć lub przełączyć na inne ciśnienie (drugi stopień ciśnienia) poprzez przyłącze „X” (15).

konstrukcja DB...50B

Symbol DB...50B

Ogłoszenie

1. Płyn należy przefiltrować. Minimalna dokładność filtra wynosi 20 ㎛.

2. Zbiornik musi być uszczelniony, a na wlocie powietrza musi być zainstalowany filtr powietrza.

3. Produkty opuszczające fabrykę bez płyty przyłączeniowej. W razie potrzeby prosimy o specjalne zamówienie.

4.Śruby mocujące zawory muszą mieć wysoki poziom intensywności (klasa 10.9). Wybierz je i użyj zgodnie z parametrami wymienionymi w książce wzorcowej.

5. Wymagana chropowatość powierzchni połączonej z zaworem wynosi 0,8.

6. Wymagane jest wykończenie powierzchni współpracującego elementu do 0,01/100 mm.
