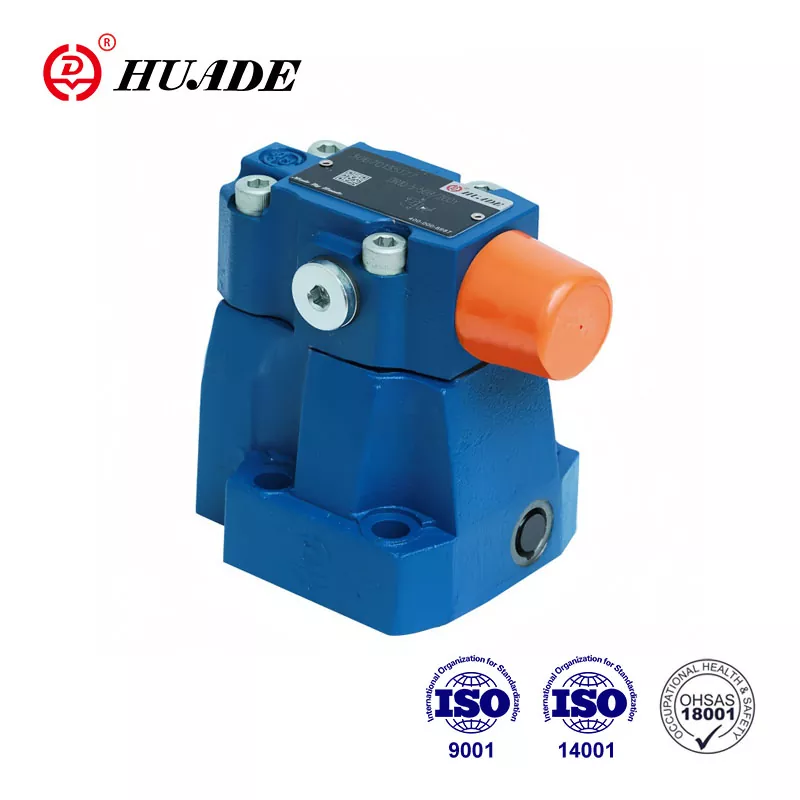

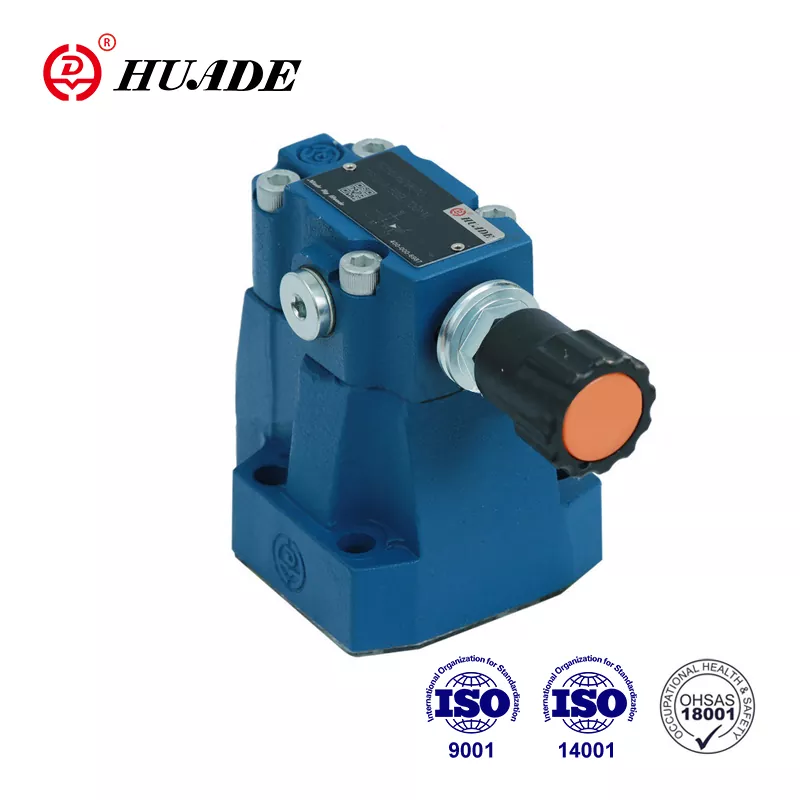

Zawór redukcyjny ciśnienia DR 10

Pilotowy zawór redukcyjny ciśnienia DR 10 DP służy do kontroli ciśnienia w układzie hydraulicznym. Cena jest bardziej rozsądna w porównaniu do innych znanych na całym świecie marek. Huade Hydraulic przywiązuje większą wagę do praktyczności swoich produktów. Huade Hydraulic jest kluczowym przedsiębiorstwem krajowym. Już dwukrotnie współpracuje z firmą Rexroth, wprowadzając zaawansowaną technologię firmy Rexroth oraz zaawansowane urządzenia produkcyjne z całego świata, aby zapewnić wysoką jakość produkowanych przez nią reduktorów ciśnienia. Po latach rozwoju Huade stała się wiodącą marką w chińskim przemyśle hydraulicznym. Huade® jest dobrze znaną marką w Chinach.

Parametr produktu zaworu redukcyjnego DR 10

Cecha produktu i zastosowanie zaworu redukcyjnego DR 10

Cechy:

▶ Montaż płytowy

▶ Do połączeń gwintowych

▶ Do montażu na rozdzielaczu

▶ 4 elementy regulacyjne:

. Pokrętło obrotowe

. Tuleja z sześciokątem i kapturkiem ochronnym,

. Zamykane pokrętło ze skalą

. Pokrętło obrotowe ze skalą

▶ 4 ustawienia ciśnienia opcjonalny zawór zwrotny (tylko dla zaworu do montażu płytowego)

Application:

Główną funkcją reduktora ciśnienia DR 10 jest redukcja ciśnienia w instalacji.

Przekrój i symbol zaworu redukcyjnego DR 10

Zawory ciśnieniowe typu DR 10 są reduktorami ciśnienia sterowanymi pilotem, sterowanymi z obiegu wtórnego. Składają się zasadniczo z zaworu głównego (1) z wkładką suwaka głównego (3) i zaworu pilotowego (2) z elementem regulującym ciśnienie.

W spoczynku zawory są otwarte, płyn może swobodnie przepływać z przyłącza B do przyłącza A poprzez wkładkę szpuli głównej (3).

Ciśnienie występujące w porcie A oddziałuje na dolną stronę szpuli głównej. Jednocześnie na kulkę (6) w zaworze pilotowym (2) działa ciśnienie poprzez kryzę (4) po obciążonej sprężyną stronie tłoka głównego (3) i przez króciec (5). To samo oddziałuje na kulę (6) poprzez kryzę (7), przewód sterujący (8), zawór zwrotny (9) i kryzę (10). W zależności od ustawienia sprężyny (11) powstaje ciśnienie przed kulą (6), w porcie (5) i w komorze sprężyny (12), utrzymując tłok sterujący (13) w

pozycja otwarta. Płyn może swobodnie przepływać z przyłącza B do przyłącza A poprzez wkładkę szpuli głównej (3), aż ciśnienie w porcie A przekroczy wartość ustawioną na sprężynie (11) i otworzy kulę (6). Sterowanie

tłok (13) przesuwa się do pozycji zamknięcia.

Pożądane obniżone ciśnienie osiąga się, gdy osiągnięta zostanie równowaga pomiędzy ciśnieniem w porcie A a ciśnieniem ustawionym na sprężynie (11). Spuszczenie oleju sterującego z komory sprężyny (14) do zbiornika odbywa się na zewnątrz poprzez przewód sterujący (15).

Swobodny przepływ powrotny z przyłącza A do B można uzyskać instalując opcjonalny zawór zwrotny (16).

Złącze manometru (17) umożliwia monitorowanie obniżonego ciśnienia w porcie A.

struktura DR...50B

Symbole DR...50B
