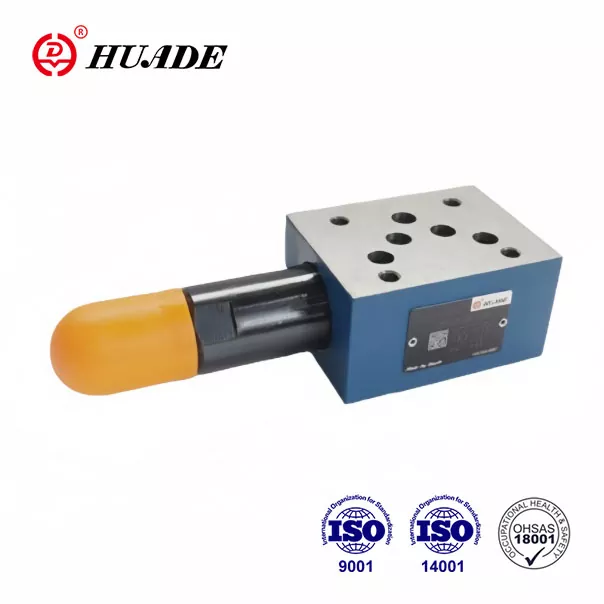

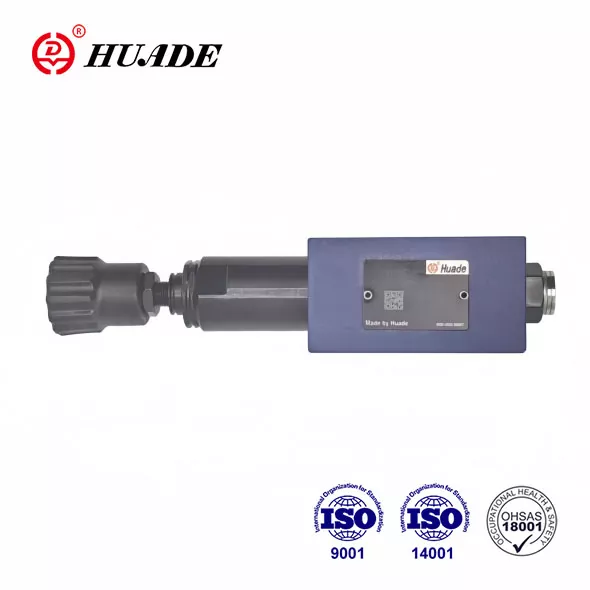

Zawory redukcyjne Huade® ZDR 10 D służą do redukcji ciśnienia w różnych układach hydraulicznych. Są całkowicie zgodne z międzynarodowymi standardami. Huade Hydraulic wprowadziło zaawansowaną technologię firmy Rexroth dzięki dwóm długoterminowym współpracom od 1979 roku. Huade Hydraulic w pełni wykorzystuje krajowe zasoby, aby kontrolować koszty, aby dostarczać produkty hydrauliczne w rozsądnej cenie.
|
Waga (kg) |
ok. 2.8 |
|
Płyn pod ciśnieniem |
Olej mineralny (do uszczelnienia NBR) lub ester fosforanowy (do uszczelnienia FPM) |
|
Zakres temperatury płynu ciśnieniowego (℃) |
-30 do +80 |
|
Zakres lepkości (mm ²/s) |
10 ~ 800 |
|
Stopień zanieczyszczenia płynu |
zalecić filtr o minimalnym współczynniku retencji β10 ≥ 75 |
|
Maks. ciśnienie robocze (wlot) (MPa) |
do 31,5 |
|
Ciśnienie wtórne (wyjście) (MPa) |
do 2,5.do 7,5,do 15,0.do 21,0 |
|
Port przeciwciśnienia (MPa) |
do 16,0 |
|
Maks. przepływ (L/min) |
80 |
Cechy:
▶ Konstrukcja z płytą warstwową
▶ Redukcja ciśnienia w portach A, B lub P
▶ 4 elementy regulacyjne
. Pokrętło obrotowe
. Klątwa. śruba z łbem ochronnym z kołpakiem ochronnym
. Zamykane pokrętło ze skalą
. Pokrętło obrotowe ze skalą
▶ 4 stopnie ciśnienia
▶ opcjonalny zawór zwrotny
▶ Schemat połączeń zgodny z DIN 24 340, forma A, ISO 4401 i CETOP - RP 121H
Aplikacja:
Zawór typu ZDR 10 D służy do redukcji ciśnienia w układzie.
1. Przekrój i symbol zaworu redukcyjnego ZDR 10 D
Reduktor ciśnienia typu ZDR 10 D.. jest 3-drogowym zaworem bezpośredniego działania w konstrukcji płyty warstwowej z funkcją redukcji ciśnienia po stronie wtórnej.
Zawór redukcyjny składa się zasadniczo z obudowy (1), suwaka sterującego (2), sprężyny dociskowej (3) i regulatora (4) oraz opcjonalnego zaworu zwrotnego.
Ciśnienie wtórne ustawia się za pomocą elementu regulacji ciśnienia (4).
Model „TAK”
W stanie spoczynku zawór jest normalnie otwarty i płyn może przepływać bez przeszkód z przyłącza A1 do przyłącza A2. Ciśnienie w porcie A2 odbywa się jednocześnie poprzez przewód sterujący (5) znajdujący się w obszarze suwaka naprzeciwko sprężyny naciskowej (3). Kiedy ciśnienie w porcie A2 przekroczy poziom ciśnienia ustawiony na sprężynie dociskowej (3), suwak sterujący (2) przesuwa się w położenie sterujące względem sprężyny dociskowej (3) i utrzymuje nastawione ciśnienie w porcie A2 na stałym poziomie.
Ciśnienie sterujące i olej sterujący pobierane są z przyłącza A2 przewodem sterującym (5).
Jeżeli pod wpływem sił zewnętrznych ciśnienie w porcie A2 jeszcze bardziej wzrośnie, suwak sterujący (2) zostanie przesunięty jeszcze dalej w stronę sprężyny naciskowej (3).
Powoduje to otwarcie ścieżki przepływu w porcie A2 poprzez obszar sterujący (5) na suwaku sterującym (2) i obudowę (1) do zbiornika (port TB). Następnie do zbiornika przepływa wystarczająca ilość płynu, aby zapobiec dalszemu wzrostowi ciśnienia.
Komora sprężyny (7) jest zawsze opróżniana do zbiornika na zewnątrz poprzez przyłącze TA.
Przyłącze manometru (8) umożliwia monitorowanie ciśnienia wtórnego na zaworze.
Zawór zwrotny zapewniający swobodny przepływ można zamontować tylko w przyłączach A2 do A1 w wersji „DA”.
Modele „DP” i „DB”
W modelu „DP” ciśnienie jest redukowane w porcie P1. Ciśnienie sterujące i olej sterujący pobierane są wewnętrznie z przyłącza P1.
W modelu „DB” następuje redukcja ciśnienia w porcie P1, a olej sterujący pobierany jest z portu B.
Uwaga!
Gdy rozdzielacz znajduje się w położeniu przełączonym z P na A, ciśnienie w porcie B nie może przekroczyć ustawionego ciśnienia wtórnego. W przeciwnym razie ciśnienie w porcie A ulegnie zmniejszeniu.
W przypadku stosowania bez zaworu kierunkowego, TA i TB należy połączyć ze sobą (np. w pokrywie).
konstrukcja ZDR 10 DA1-50B/...YM
Symbole ZDR 10 DP...-50B
