Założona w 1979 roku, dzięki dwuletniej współpracy technicznej z firmą Rexroth, firma Huade Hydraulic stała się wiodącym producentem w chińskim przemyśle hydraulicznym. Zawory DC Check-Q-Meter są konkurencyjne w stosunku do znanych marek, oferując dobrą jakość i niższą cenę. Zawsze spełniają międzynarodowe standardy. Wszystkie oddziały Huade Hydraulic przeszły testy ISO9001, ISO14001 i OH SAS18001. Huade® to niezawodna marka w Chinach, która zdobyła szerokie zaufanie użytkowników.
|
Płyn pod ciśnieniem |
Olej mineralny (do uszczelnienia NBR) lub ester fosforanowy (do uszczelnienia FPM) |
|||||
|
Płyn pod ciśnieniem - zakres temperatur (℃) |
-30 do +80 |
|||||
|
Zakres lepkości (mm²/s) |
10 ~ 800 |
|||||
|
Rozmiar |
6 |
10 |
15 |
20 |
25 |
30 |
|
Ciśnienie robocze: przyłącza A i B (MPa) |
do 31,5 |
|||||
|
Ciśnienie pękania (MPa) |
do 0,05 |
|||||
|
Przepływ, maks. (l/min) |
45 |
110 |
230 |
330 |
||
|
Stopień zanieczyszczenia płynu (㎛) |
Maksymalny dopuszczalny stopień zanieczyszczenia cieczy zgodny z NAS 1638, klasa 9. β10≥75 |
|||||
Cechy:
▶ Do montażu płytowego
▶ Do połączeń rurowych
▶ 5 zakresów ciśnienia
▶ 3 elementy regulacyjne:
. Pokrętło obrotowe
. Tuleja z sześciokątem i kapturkiem ochronnym
. Zamykane pokrętło ze skalą
Aplikacja:
Mierniki DC Check-Q są stosowane w układach hydraulicznych, aby zapobiegać obciążeniom ujemnym powodującym „uciekanie” cylindrów hydraulicznych lub silników. Mogą pełnić także funkcję zaworów przeciwrozrywalnych.

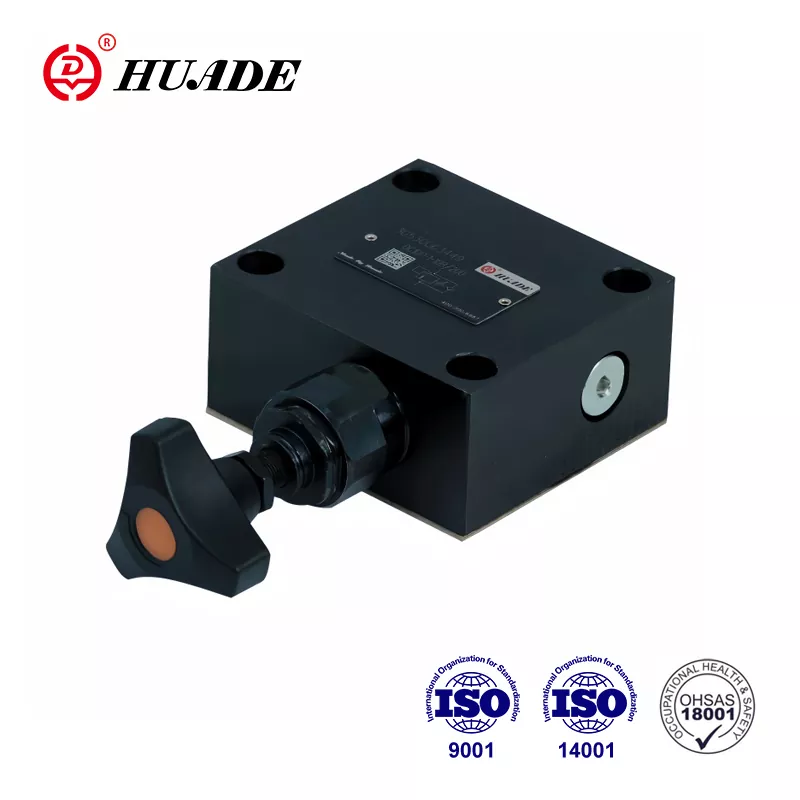

Zawory Check-Q-Meter typu DC 10P składają się zasadniczo z obudowy (1), bezpośrednio sterowanego zaworu grzybkowego (2) i zaworu zwrotnego (3).
struktura
Symbolika
