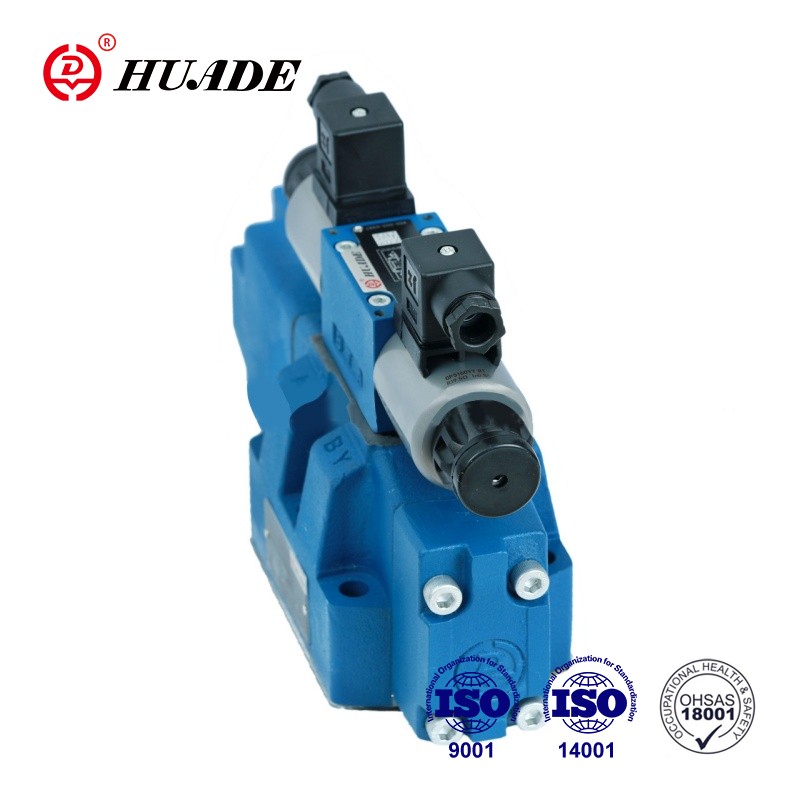

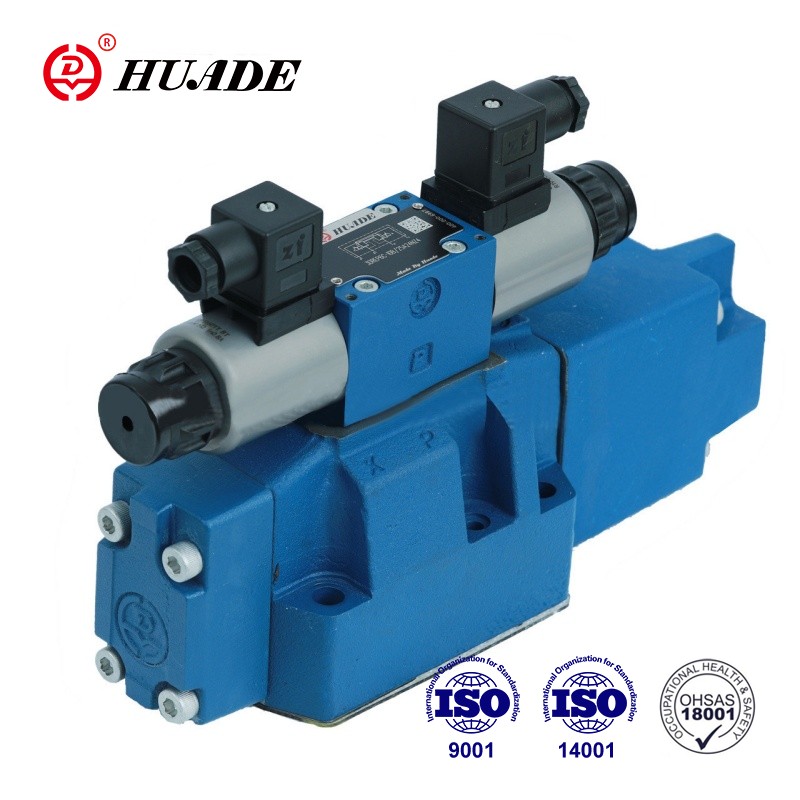

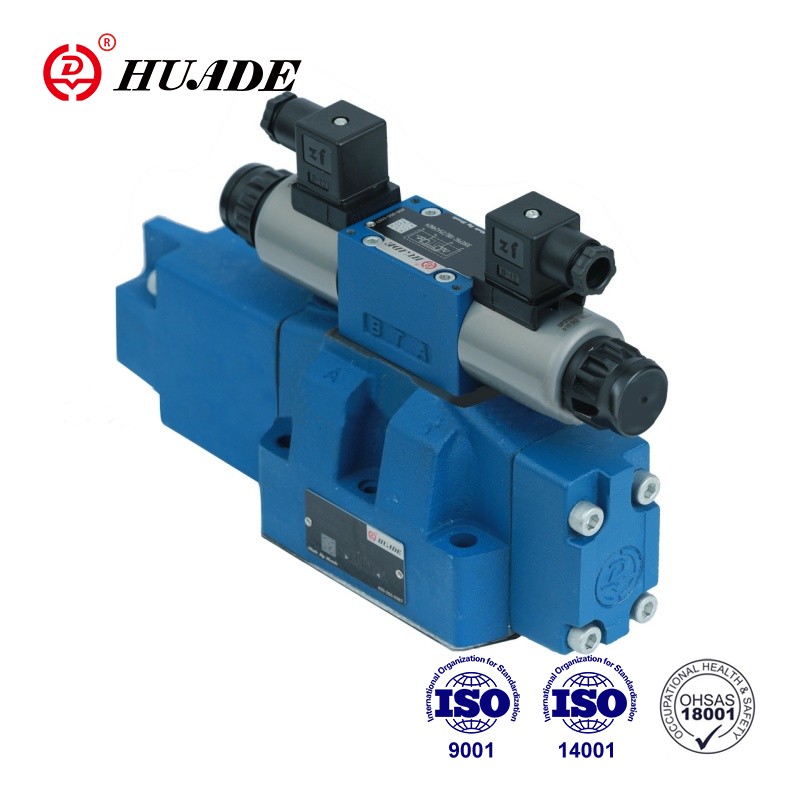

Zawory typu HD-4WRZ są zaworami 4-drogowymi sterowanymi za pomocą elektromagnesów proporcjonalnych. Służą do kontrolowania kierunku i natężenia przepływu. Huade Hydraulic wprowadziło zaawansowaną technologię firmy Rexroth. Po latach niezależnych badań i rozwoju, zawory proporcjonalne produkowane przez Huade charakteryzują się doskonałą wydajnością, porównywalną z wydajnością marek najwyższej klasy.
| Hydrauliczny | |||||
| Rozmiar nominalny | 10 | 16 | 25 | 32 | |
| Ciśnienie robocze | zewnętrzne zasilanie olejem pilotowym | 3 ~ 10 | |||
| -Zawór pilotowy (MPa) | Wewnętrzne zasilanie olejem pilotowym | 10 ~ 31,5 | 10 ~ 35 | ||
| -Zawór główny (MPa) | 31.5 | 35 | |||
| Ciśnienie w linii powrotnej (MPa) | Port T (zewnętrzny spust oleju sterującego) | 31.5 | 25 | 25 | 15 |
| Port T (wewnętrzny spust oleju sterującego) | 3 | ||||
| Port Y | 3 | ||||
| Objętość oleju sterującego (cm3) dla ruchu suwaka 0~100% | 1.7 | 4.6 | 10 | 26.5 | |
| Przepływ oleju sterującego na przyłączach X i Y (l/min) dla stopniowanej postaci sygnału wejściowego 0~100% | 3.5 | 5.5 | 7 | 15.9 | |
| Przepływ przez zawór główny (l/min) | 170 | 460 | 870 | 1600 | |
| Histereza% | ≤6 | ||||
| Pressure fluid | Olej mineralny1 zgodnie z DIN 51 524 | ||||
| Zakres temperatury płynu pod ciśnieniem (℃) | -20 ~ 80 | ||||
| Zakres lepkości (mm2/s) | 20 ~ 380 | ||||
| Instalacja | opcjonalne, najlepiej poziome | ||||
| Waga dla wersji WRZ... (dla WRZE" dodatkowo 0,2kg) | 7.8 | 13.4 | 18.2 | 42.2 | |
| Elektryczny | |||
| Typ zaworu | WRZ | WRZE | |
| Typ napięcia | DC | ||
| Maks. prąd (A) | 1.5 | 2.5 | |
| Rezystancja cewki elektromagnesu (Ω) | Wartość zimna przy 20 ℃ | 4.8 | 2 |
| Maksymalna wartość ciepła | 7.2 | 3 | |
| Ochrona | IP65 | ||
| Temperatura cewki (℃) | do 150 | ||
| Obowiązek % | 100 | ||
| Elektronika sterująca | HD-VT-VSPA2-50-1X/. | zintegrowana elektronika sterująca | |
Cechy:
▶Sterowany pilotem proporcjonalny zawór kierunkowy
▶Do montażu płytowego
▶Kontrola kierunku i natężenia przepływu
▶Sprężynowy suwak sterujący
▶Elektronika zaworów i sterowania proporcjonalnego z jednego źródła
Aplikacja:
Zadaniem zaworów HD-4WRZ jest kontrola kierunku i natężenia przepływu.
Zawór składa się zasadniczo z: zaworu pilotowego ①, suwaka głównego ④, zaworu głównego ⑥ i sprężyny centrującej ③. Gdy elektromagnes B jest w stanie odłączonym od zasilania, suwak sterujący ② przesuwa się w prawo. Zasilanie olejem sterującym do zaworu sterującego odbywa się wewnętrznie przez przyłącze P lub z zewnątrz przez przyłącze X. Olej sterujący przepływa przez zawór pilotowy ① do komory ciśnieniowej i przesuwa szpulę główną ④ proporcjonalnie do elektrycznego sygnału wejściowego. Połączenie od P do A i od B do T odbywa się za pomocą przekrojów poprzecznych z kryzami o progresywnej charakterystyce przepływu.
Przy elektromagnesie A w stanie odłączonym od zasilania, suwak główny przesuwa się w lewo. Połączenie od P do B i od A do T. Odłączenie zasilania elektrozaworu, suwak sterujący i suwak pilotujący ④ zostają przesunięte z powrotem do środka pozycje.
Symbol proporcjonalnego zaworu kierunkowego 4WRZ-7X
Zasilanie olejem pilotowym
