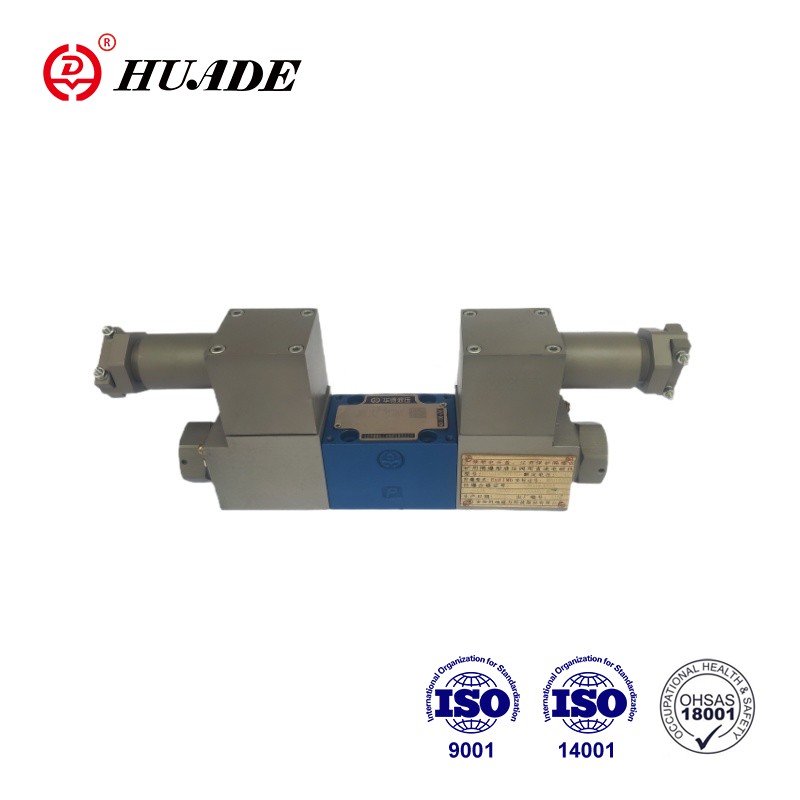

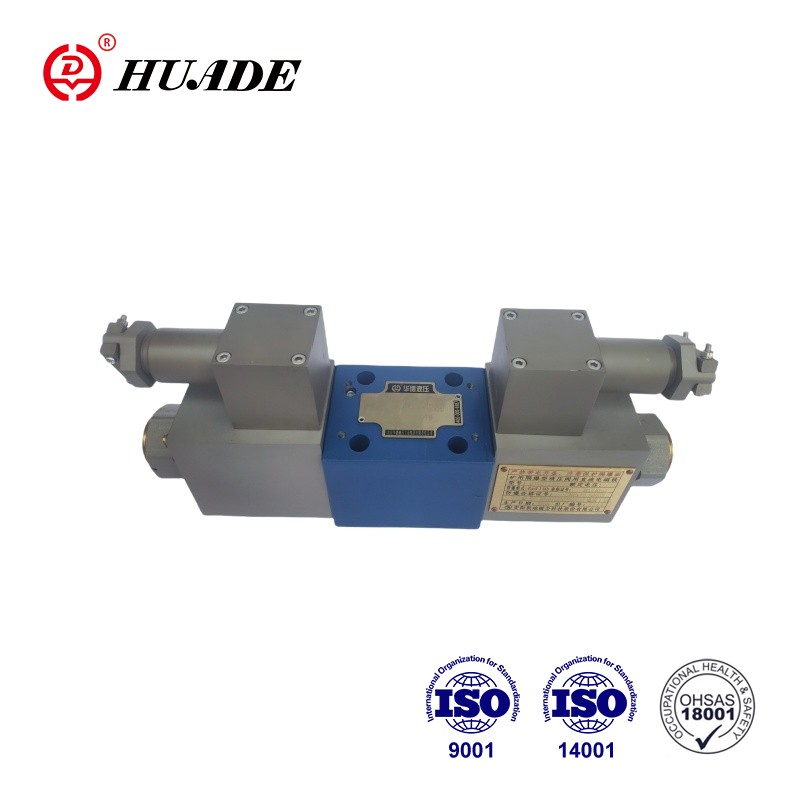

Przeciwwybuchowy proporcjonalny zawór kierunkowy 4WRA 10-2X wykonany jest z wysokiej jakości materiałów odpornych na korozję, a obudowa z materiałów przeciwwybuchowych, które skutecznie przeciwdziałają uderzeniom wybuchu i erozji płomieniowej. Przeciwwybuchowy proporcjonalny zawór kierunkowy 4WRA 10-2X przeszedł certyfikację CNEX. Produkt przeciwwybuchowy Huade cieszy się niezmiennie uznaniem na rynku dzięki wysokiej jakości i niskiej cenie.
| Hydrauliczny | |||
| Instalacja | Opcjonalnie, najlepiej poziomo | ||
| Rozmiar nominalny | 6 | 10 | |
| Waga (kg) | 4WRA...2X | 2 | 6.6 |
| Przepływ nominalny Qvnom przy △p = 10 bar (L/min) | 7, 15, 26 | 30, 60 | |
| Histereza (%) | ≤5 | ||
| Zakres odwrócenia (%) | ≤1 | ||
| Czułość odpowiedzi (%) | ≤ 0,5 | ||
| Maks. ciśnienie robocze | Porty A, B, P (bar) | 350 | |
| Przyłącze T (bar) | 210 | ||
| Płyn pod ciśnieniem | Olej mineralny (HL,HLP) zgodny z DIN 51524 | ||
| Inne płyny pod ciśnieniem na zamówienie! | |||
| Zakres temperatury otoczenia (℃) | 4WRA...2X | -20°C do 70°C (-4°F do 158°F) | |
| Zakres lepkości (mm2/S) | 20 do 380 (najlepiej 30 do 46) | ||
| Klasa czystości płynów | NAS1638 klasa 9 lub ISO 4406 klasa 20/18/15 | ||
| Elektryczny | ||||
| 1) Dane elektromagnesu | ||||
| Typ napięcia | DC | |||
| Sygnał wartości zadanej dla 4WRA | ±10V lub 4~20mA | |||
| Maks. prąd na cewkę (A) | 2.5 | 1.5 | 0.8 | |
| Rezystancja cewki elektromagnesu (Ω) | Wartość zimna w temperaturze 20°C | 2 | 4.8 | 19.5 |
| Maksymalna wartość ciepła | 3 | 7.2 | 28.8 | |
| Obowiązek (%) | ED100% | |||
| Maksymalna temperatura cewki (℃) | 150 | |||
| Ochrona zaworu zgodnie z EN60529 | IP65 | |||
| 2) Elektronika sterująca | ||||
| Wzmacniacz | 4WRA...2X | VT-VSPA2-...- 2X | ||
| Napięcie zasilania (V) | Napięcie nominalne | 24 | ||
| Dolna wartość graniczna | 21/22(4WRA) | |||
| Górna wartość graniczna | 35 | |||
| Pobór mocy wzmacniacza (A) | Imaks | <1,8 | ||
| Prąd impulsowy | 3 | |||
Cechy:
▶Bezpośrednio sterowany proporcjonalny zawór kierunkowy do kontroli kierunku i wielkości przepływu
▶Do montażu płytowego: Schemat przyłączy jest zgodny z ISO4401
▶Uruchamianie za pomocą elektromagnesów proporcjonalnych z gwintem centralnym i wyjmowaną cewką
▶Szpula sterująca wyśrodkowana sprężynowo
Aplikacja:
Przeciwwybuchowy proporcjonalny zawór kierunkowy 4WRA 10-2X znajduje szerokie zastosowanie w kopalniach węgla kamiennego. przemysł petrochemiczny.
Zawory składają się zasadniczo z: Korpusu (1) z powierzchnią montażową, suwaka sterującego (3) ze sprężynami dociskowymi (2), elektrozaworów (4) z gwintem centralnym.
Gdy elektromagnesy (4) są odłączone od zasilania, suwak sterujący (3) jest utrzymywany w położeniu środkowym za pomocą sprężyn naciskowych (2).
Bezpośrednia obsługa suwaka sterującego (3) poprzez zasilenie jednego z elektromagnesów proporcjonalnych (4) np.: sterowanie elektromagnesem w prawo, następnie ruch suwaka sterującego (3) w lewo proporcjonalnie do elektrycznego sygnału wejściowego i połączenie P z A i B z T poprzez kryzowe przekroje poprzeczne z progresywną charakterystyką przepływu.
4WRA(E)...A-2X zawory z 2 przełączanymi położeniami są jednak wyposażone tylko w elektromagnes „a”. Wtyczka (6) jest zamontowana na elektromagnesie proporcjonalnym „b”.
Symbole przeciwwybuchowego proporcjonalnego zaworu kierunkowego 4WRA 10-2X
