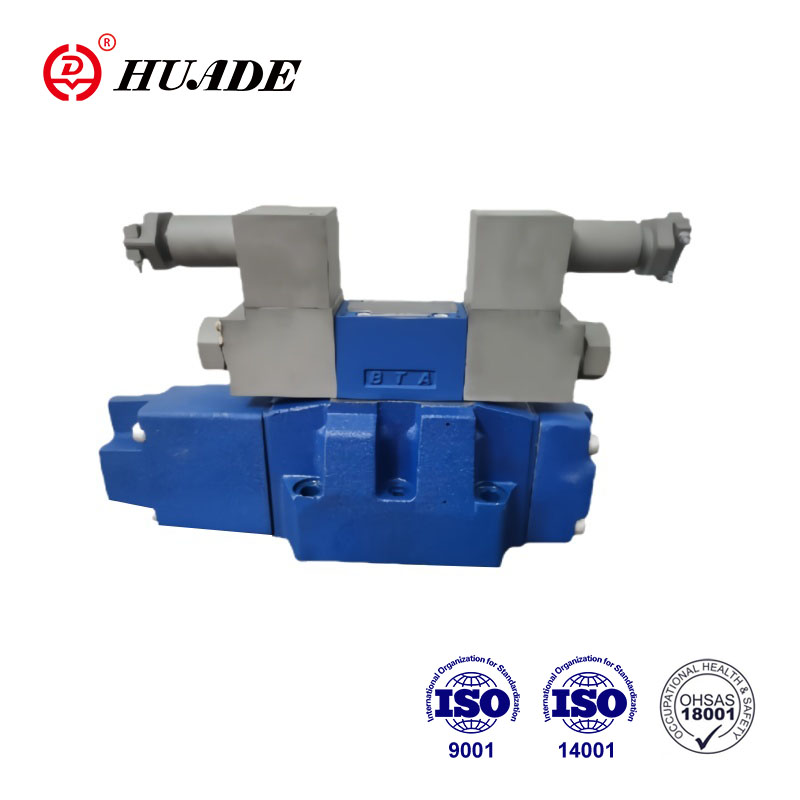

Przeciwwybuchowy proporcjonalny zawór kierunkowy 4WRZ jest szeroko stosowany w układach hydraulicznych, które wymagają precyzyjnego sterowania i działania przeciwwybuchowego. Zawory przeciwwybuchowe serii 4WRZ firmy Huade posiadają certyfikat CNEX. Wartości i certyfikaty przeciwwybuchowe są zwykle zgodne z odpowiednimi normami międzynarodowymi. Przeciwwybuchowy zawór proporcjonalny 4WRZ ma wrażliwą charakterystykę regulacji przepływu, która pozwala na precyzyjną kontrolę ciśnienia, przepływu i kierunku układu hydraulicznego.
| Ogólny | ||
| Typ zaworu | WRZ | |
| Instalacja | opcjonalne, najlepiej poziome | |
| Zakres temperatury przechowywania (℃) | -20 do +80 | |
| Zakres temperatury otoczenia (℃) | -20 do +70 | |
| Waga (kg) | NG10 | 7.8 |
| NG16 | 13.4 | |
| NG25 | 18.2 | |
| NG32 | 42.2 | |
| Hydrauliczne (mierzone za pomocą HLPAG.p=100bar: 40 ℃ ± 5 ℃) | ||||||
| Rozmiar nominalny | 10 | 16 | 25 | 32 | ||
| Ciśnienie robocze (bar) | Zawór pilotowy | Zewnętrzne zasilanie olejem sterującym | 30 do 100 barów | |||
| Wewnętrzne zasilanie olejem pilotowym | 100 do 350 tylko z „D3”. | |||||
| Główny zawór | do 315 | do 350 | do 350 | do 350 | ||
| Ciśnienie na powrocie (bar) | Port T (port R) (zewnętrzny spust oleju sterującego) | do 315 | do 250 | do 250 | do 150 | |
| Port T (wewnętrzny spust oleju sterującego) | do 30 | do 30 | do 30 | do 30 | ||
| Port Y | do 30 | do 30 | do 30 | do 30 | ||
| Sygnał wejściowy objętości oleju sterującego 0-100% (cm) | 1.7 | 4.6 | 10 | 26.5 | ||
| Przepływ oleju sterującego w porcie X i Y ze stopniowanym sygnałem wejściowym 0-100% (l/min) | 3.5 | 5.5 | 7 | 15.9 | ||
| Przepływ głównego zaworu (L/min) | do 170 | do 460 | do 870 | do 1600 | ||
| Płyn hydrauliczny | Olej mineralny (HL, HLP) zgodny z DIN 51524 Inne płyny na zapytanie! | |||||
| Zakres temperatury płynu hydraulicznego (℃) | -20 do +80 (najlepiej +40 do +50) | |||||
| Zakres lepkości (mm2/S) | 20 do 380 (najlepiej 30 do 46) | |||||
| Stopień zanieczyszczenia | Maksymalny dopuszczalny stopień zanieczyszczenia cieczy pod ciśnieniem jest zgodny z NAS 1638 lub ISO 4406(c) | Zalecany jest filtr o minimalnym współczynniku retencji βx≥ 75 | ||||
| Zawór pilotowy | NAS 1638 klasy 7 | x=5 | ||||
| Główny zawór | NAS 1638 klasy 9 | x=15 | ||||
| Histereza (%) | ≤ 6 | |||||
| Elektryczny | ||
| Typ zaworu | WRZ | |
| Rodzaj zabezpieczenia zaworu zgodnie z EN 60529 | IP65 z zamontowanym i zablokowanym gniazdem kablowym | |
| Typ napięcia | DC | |
| Nakładanie się wartości poleceń (%) | 15 | |
| Maks. prąd (A) | 1.5 | |
| Rezystancja cewki elektromagnesu (Ω) | Wartość zimna przy 20 ℃ | 4.8 |
| Maks. ciepła wartość | 7.2 | |
| Obowiązek (%) | 100 | |
| Temperatura cewki (℃) | do 150 | |
| Ochrona zaworu zgodnie z EN 60529 | IP65 z zamontowanym i stałym złączem wtykowym | |
| Elektronika sterująca | ||
| Wzmacniacz zewnętrzny dla typu WRZ | VT-VSPA2-1-L2X/... | |
| Sygnał wartości polecenia | Wejście napięciowe „A1” (V) | V±10 |
| Wejście prądowe „F1” (mA) | 4 do 20 | |
Cechy:
▶Sterowany pilotem proporcjonalny zawór kierunkowy do kontroli kierunku i wielkości przepływu
▶Działanie odbywa się za pomocą proporcjonalnych cewek z gwintem centralnym i odłączaną cewką
▶Do montażu płytowego:
Schemat przenoszenia zgodnie z ISO 4401 i DIN 2430
▶Szpula sterująca wyśrodkowana sprężynowo
▶4WRZE: Zintegrowana elektronika (OBE) z wejściem napięciowym lub prądowym (A1 lub F1)
▶4WRZ: powiązana elektronika sterująca (oddzielne zamówienie)
Aplikacja:
Zawór kierunkowy przeciwwybuchowy 4WRZ-L7X służy do sterowania kierunkiem i przepływem w górnictwie kręgowym, maszynach górniczych, maszynach hutniczych.
■Zawór pilotowy typ 3DREP 6...
Zawór pilotowy jest proporcjonalnym, 3-drogowym zaworem redukcyjnym sterowanym elektromagnetycznie. Służy do konwersji elektrycznego sygnału wejściowego na proporcjonalny sygnał wyjściowy ciśnienia i jest stosowany we wszystkich zaworach 4WRZ....
Cewki proporcjonalne to sterowane cewki z mokrymi pinami prądu stałego z gwintem centralnym i odłączaną cewką. Elektromagnes jest opcjonalnie sterowany przez zewnętrzną elektronikę.
Projekt:
Zawór zasadniczo składa się z:
– Obudowa (1)
– Suwak sterujący (2) z suwakami pomiaru ciśnienia (3 i 4)
– Elektrozawory (5 i 6) z gwintem centralnym
Zasada pracy
–Gdy elektromagnesy (5 i 6) nie są pod napięciem, suwak sterujący (2) jest trzymany
za pomocą sprężyn dociskowych w położeniu środkowym
–Bezpośrednie działanie suwaka sterującego (2) poprzez zasilenie elektromagnesu proporcjonalnego, np. zasilenie elektrozaworu „a” (5). Suwak pomiaru ciśnienia (3) i suwak sterujący (2) są przesunięte w lewo proporcjonalnie do elektrycznego sygnału wejściowego; Połączenie od P do B i A do T poprzez przekroje poprzeczne w kształcie kryzy z progresywną charakterystyką przepływu; Odłączenie zasilania elektromagnesu (5), suwak sterujący (2) powraca do pozycji środkowej za pomocą sprężyny dociskowej. W położeniu środkowym przyłącza A i B są otwarte do T, tzn. płyn hydrauliczny może przepływać do zbiornika bez jakiekolwiek ograniczenia.
– Sterowanie ręczne, opcjonalnie, za jego pomocą można przesuwać suwak sterujący (2) bez konieczności zasilania elektromagnesu.
Uwagi:
Typ 3DREP 6:Należy zapobiegać opróżnianiu przewodu zbiornika. W przypadku odpowiedniej sytuacji montażowej należy zamontować zawór napięcia wstępnego (ciśnienie wstępne ok. 2 bar).
Zawór pilotowy z dwoma pozycjami suwaka
(Typ 3DREP 6...B...)
Zasadniczo funkcja tej wersji zaworu odpowiada funkcji zaworu z trzema pozycjami suwaka. Jednakże ten zawór 2-pozycyjny jest wyposażony tylko w elektromagnes „a” (5). Zamiast drugiego elektromagnesu proporcjonalnego zamontowana jest śruba grzybkowa (7).
■Proporcjonalne zawory kierunkowe sterowane pilotem Typ 4WRZ...
Zawory typu 4WRZ... to zawory kierunkowe sterowane pilotem, sterowane elektromagnesami proporcjonalnymi. Kontrolują kierunek i wielkość przepływu.
Projekt:
Zawory składają się zasadniczo z:
– Zawór pilotowy (9) z elektromagnesami proporcjonalnymi (5 i 6), suwakiem sterującym (2) i zatyczkami kryzowymi (15)
– Zawór główny (10) z suwakiem głównym (11) i sprężyną centrującą (12).
Zasada pracy
– Gdy elektromagnesy (5 i 6) nie są zasilane, szpula główna (11) jest utrzymywana w położeniu środkowym przez sprężyny centrujące (12).
– Praca suwaka 1thAe TmBain (11) poprzez zawór pilotowy (9), suwak główny przesuwany jest proporcjonalnie w zależności od położenia suwaka, przepływu z P do A i B do T(R) lub P do B i A do T (R).
np. poprzez zasilenie elektromagnesu „b” (6), suwak sterujący (2) zostaje przesunięty w prawo, olej sterujący podawany jest przez zawór pilotowy (9) do komory ciśnieniowej (13) i przesuwa suwak główny (11) proporcjonalnie do elektrycznego sygnału wejściowego; Połączenie od P do A i B do T poprzez przekroje w kształcie kryzy z przepływem progresywnym.
cechy.
Odłączenie zasilania elektromagnesu (6) powoduje powrót suwaka sterującego (2) i suwaka głównego (11) do położenia środkowego.
– Zasilanie olejem sterującym do zaworu pilotowego wewnętrznie przez port P lub zewnętrznie przez port X.
– Za pomocą opcjonalnego ręcznego sterowania suwakiem sterującym (2) można poruszać bez konieczności zasilania elektromagnesu.
Uwagi:
W przypadku ciśnień w układzie powyżej 100 barów moduł reduktora ciśnienia pilota typu D3 (14) należy zamontować pomiędzy zaworem pilotowym (9) a zaworem głównym (10).
Symbole przeciwwybuchowego proporcjonalnego zaworu kierunkowego 4WRZ
