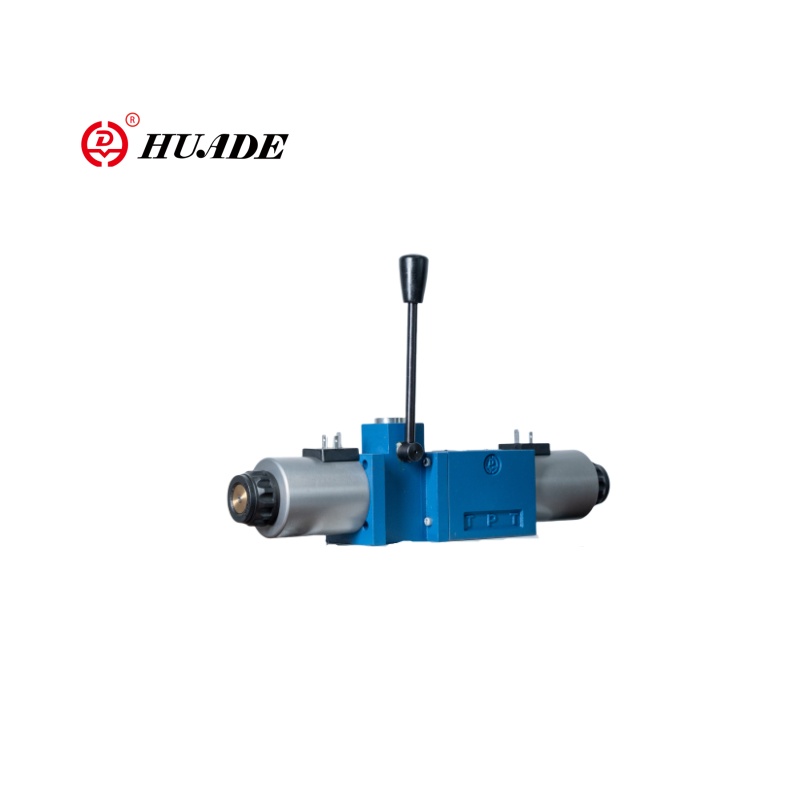

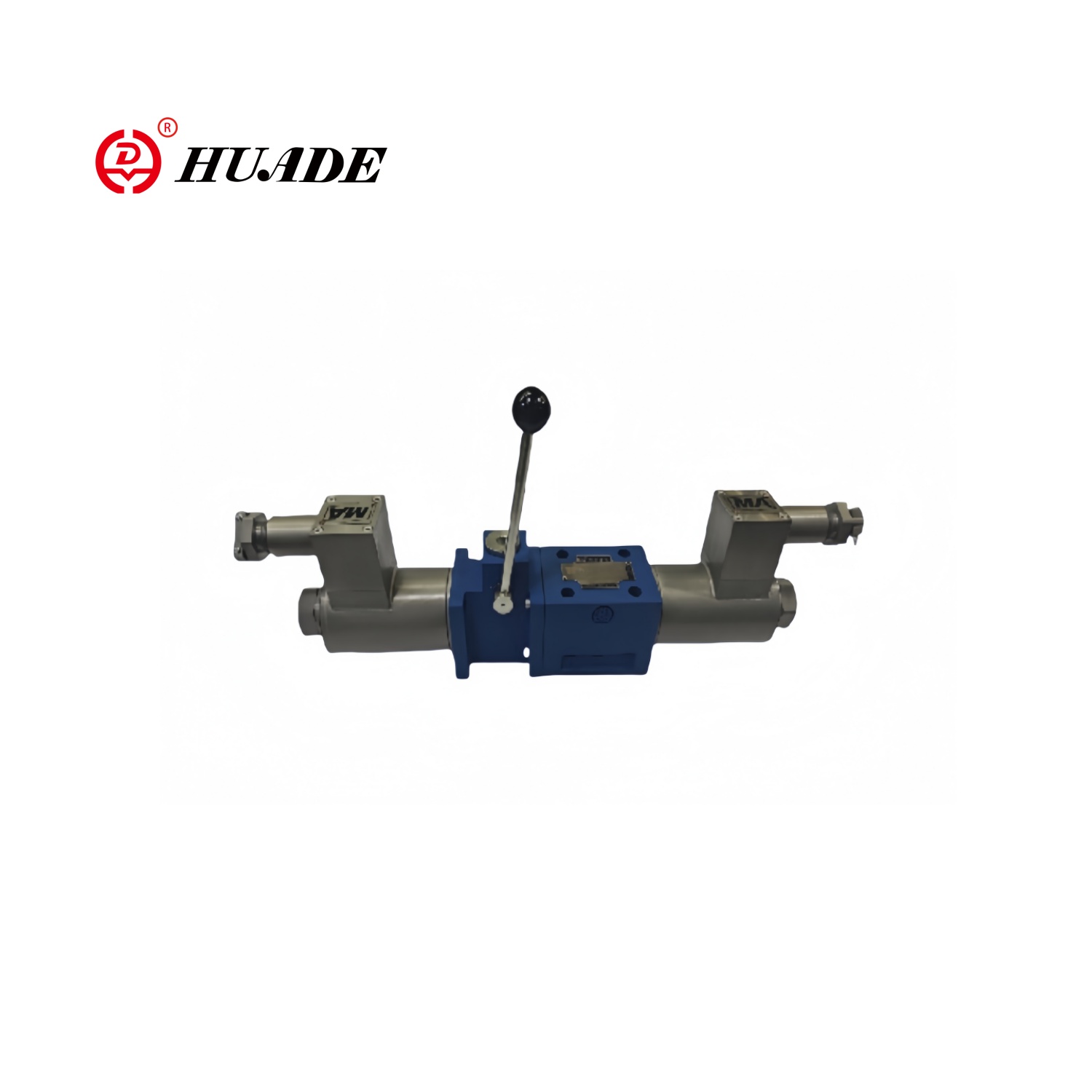

Odporna na eksplozję zawór elektromagnesu z uchwytem 4wem6

Odporny na eksplozję zawór elektromagnesu z uchwytem 4wem6 jest podwójnym elementem kierunkowym z zarówno kontroli elektromagnesu, jak i ręcznego działania awaryjnego. Odporna na wybuch zawór elektromagnesu 4WEM6 jest szeroko stosowany w przemysłowych systemach hydraulicznych i pneumatycznych, które wymagają niezawodnej kontroli kierunkowej i awaryjnej obsługi uszkodzeń.

Odporny na eksplozję zawór elektromagnesu 4WEM6 z uchwytem przyjmuje korpus zastawki ze stali nierdzewnej lub miedzi, który jest odporny na korozję i oporne na wysokie ciśnienie. W przypadku użycia, w przypadku awarii zasilania, awarii cewki lub automatycznej awarii systemu, zawór może być bezpośrednio mechanicznie obsługiwany przez uchwyt, aby zapewnić bezpieczeństwo systemu.

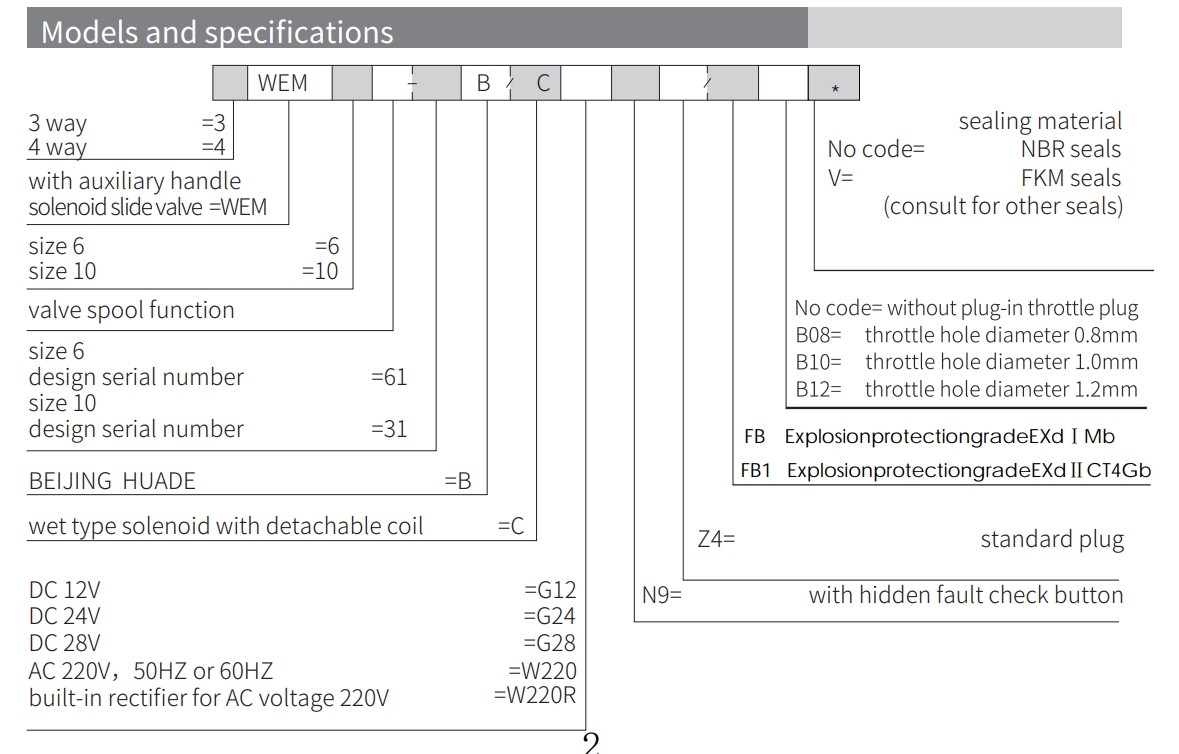

Parametr produktu odpornego na eksplozję zaworu elektromagnesu z uchwytem 4wem6

Funkcja produktu i zastosowanie odpornej na eksplozję zaworu elektromagnesu z uchwytem 4wem6

Cechy:

▶ Otwarcie, zamknięcie i kierunek przepływu kontrolowany przez elektromagnes i instrukcję

▶ Elektromagnes z odłączaną cewką z odłączaną cewką

▶ elektromagnes może obracać się o 90 °

▶ Montaż na płycie

Aplikacja:

4WEM6 odporna na eksplozję zastawek elektromagnesu z uchwytem jest szeroko stosowany w petrochemicznym, gazu ziemnym i paliwowym, farmaceutycznym i powłokowym, środowisku wydobywczym i kurzu, wojskowym i lotniczym przemysłom.

Sekcja i symbol odpornego na eksplozję zaworu elektromagnesu z uchwytem 4wem6

Zawór kierunkowy typu WEMM jest kierunkowym zaworem szpuli obsługiwanym przez elektrozawór i uchwyt roboczy. Kontroluje kierunek otworu, zamykania i przepływu przepływu cieczy.

Składa się głównie z korpusu zaworu (1), jednego lub dwóch elektromagnesów (2), szpuli zaworu (3), sprężyny resetowej (4) i ręcznego urządzenia sterującego.

Operacja elektromagnesu:

Gdy nie ma mocy, szpula zaworu (3) znajduje się w pozycji neutralnej lub oryginalnej pod działaniem sprężyny powrotnej. Gdy siła elektromagnesu (2) działa na szpulę zaworu (3), jest ona popychana z pozycji odpoczynku do pozycji końcowej. W ten sposób olej ciśnieniowy jest przeprowadzany z P do A i B do T, lub od P do B i od A do T. Po wyłączeniu elektromagnesu (2) sprężyna powrotna (4) zwraca szpulę zaworu (3) do pierwotnej pozycji.

Operacja uchwytu pomocniczego:

Gdy elektromagnes nie jest zasilany, szpulę zaworu (3) można przesuwać poprzez obsługę uchwytu pomocniczego. Obróć uchwyt pomocniczy (5) w prawo, tak aby siła robocza przechodziła przez obrotowy wał (6). Rdzeń zaworu kulowego (7) i rękaw prowadząca (8) działają na szpule zaworów (3), powodując, że przesuwa się go w lewo. Gdy uchwyt pomocniczy (5). Po powrocie do zerowej pozycji szpula zaworu (3) powraca do pierwotnej pozycji pod działaniem sprężyny powrotnej (9).

Struktura Odporna na eksplozję zawór elektromagnesu z uchwytem 4wem6

Symbole Odporna na eksplozję zawór elektromagnesu z uchwytem 4wem6
