Jako wiodący producent w chińskiej branży hydraulicznej, Huade Hydraulic ma dwa doświadczenia w długoterminowej współpracy z firmą Rexroth. Zawór sterujący Huade® typu WH jest bardziej zaawansowany technologicznie i trwalszy niż podobne produkty z tej linii. Huade obsługuje ponad 750 sztuk zaawansowanego sprzętu produkcyjnego importowanego z całego świata, aby zapewnić wysoką jakość produktów hydraulicznych. Jest bardziej zaawansowany technologicznie i trwalszy niż podobne produkty z tej linii. Fabryka spełnia międzynarodowe standardy, a mianowicie ISO9001, ISO14001 i OH SAS18001. Seria zaworów kierunkowych produkowanych przez Huade Hydraulic jest szeroko stosowana w morskich układach hydraulicznych. Huade jest właścicielem ogromnej grupy klientów z branży morskiej.
|
Rozmiar |
6 |
10 |
|
|
Maks. ciśnienie robocze |
Porty A, B, P (MPa) |
do 31,5 |
|
|
Przyłącze T (MPa) |
do 16 |
||
|
W przypadku symboli A i B port T musi być używany jako port wyciekowy |
|||
|
Przepływ maks. (l/min) |
do 60 |
do 120 |
|
|
Działa, aby płynąć |
Symbol Q6%nominalnego pola przekroju poprzecznego |
||
|
Symbol W, 3% nominalnej powierzchni przekroju |
|||
|
Płyn |
Olej mineralny lub ester fosforanowy |
||
|
Zakres temperatury płynu pod ciśnieniem （℃） |
-20～+80 |
||
|
Zakres lepkości (mm2/s) |
2,8 ~ 500 |
||
|
Waga (kg) |
1 cylinder roboczy |
ok. 2 |
ok. 3.5 |
|
2 cylindry robocze |
ok.2.2 |
ok. 4.5 |
|
|
Ciśnienie działki (MPa) |
min |
0,6 do 1> ciśnienie w zbiorniku |
0.5 |
|
maks |
20 |
6 |
|
Cechy:

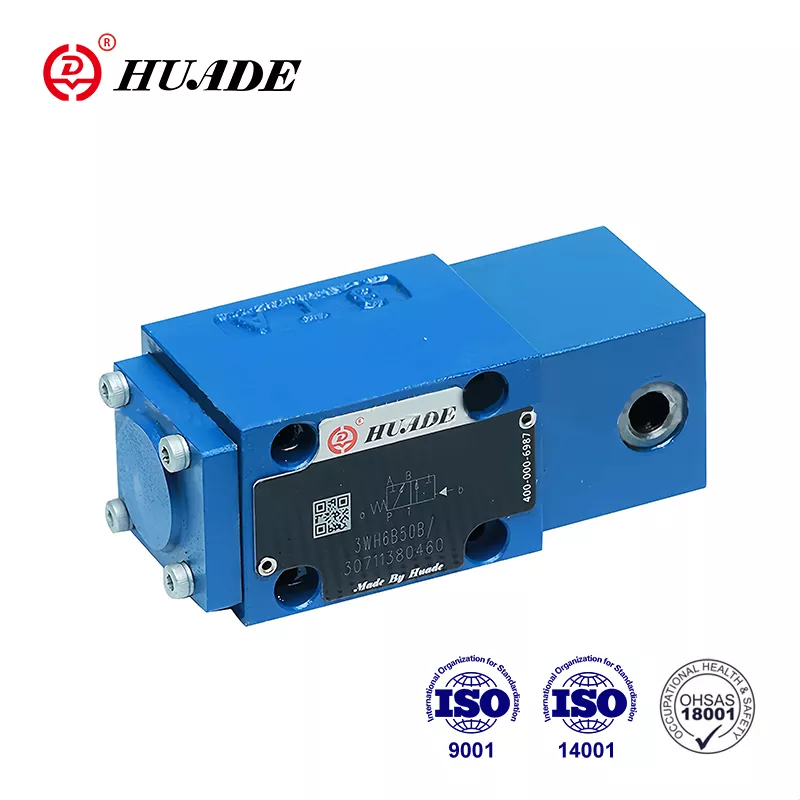

▶ Kierunkowy zawór suwakowy sterowany bezpośrednio
▶ Zawór dwupozycyjny z opcjonalnym ograniczeniem skoku
▶ Montaż płytowy
▶ Schemat mocowania zgodny z Din 24 340 forma A, ISO 4401 i CETOP - RP 121H
Aplikacja:
Zawory WH są rozdzielaczami hydraulicznymi sterowanymi hydraulicznie. Służą do sterowania zatrzymaniem, uruchomieniem i kierunkiem przepływu
Rozdzielacze składają się głównie z obudowy (1), jednego lub dwóch elementów wykonawczych (2) (cylinder uruchamiany hydraulicznie, pneumatycznie), suwaka sterującego (3) oraz jednej lub dwóch sprężyn powrotnych (4).
W stanie spoczynku suwak sterujący (3) jest utrzymywany w pozycji środkowej lub wyjściowej za pomocą sprężyn powrotnych (3) (z wyjątkiem zaworu impulsowego).
Suwak sterujący (3) jest przesuwany do wymaganej pozycji przełączania za pomocą elementów wykonawczych.
Z blokadą wpisz ..OF/.
Zawory kierunkowe sterowane hydraulicznie lub pneumatycznie są również dostępne jako zawory 2-pozycyjne z zatrzaskiem (5). W przypadku stosowania elementów wykonawczych z blokadą można zablokować każdą pozycję przełączania.
Bez sprężyny powrotnej, bez zatrzasku, typ..O/.
W przypadku stosowania elementów obsługowych bez sprężyny powrotnej i zatrzasku nie ma zdefiniowanej pozycji przełączania w stanie spoczynku.
Schemat struktury
Przepustnica kasetowa
Zastosowanie dławika kasetowego jest wówczas konieczne, gdy podczas procedur przełączania w danych warunkach pracy wystąpią przepływy przekraczające granice wydajności zaworu.
Podłączany jest do kanału P rozdzielacza.
Adres
