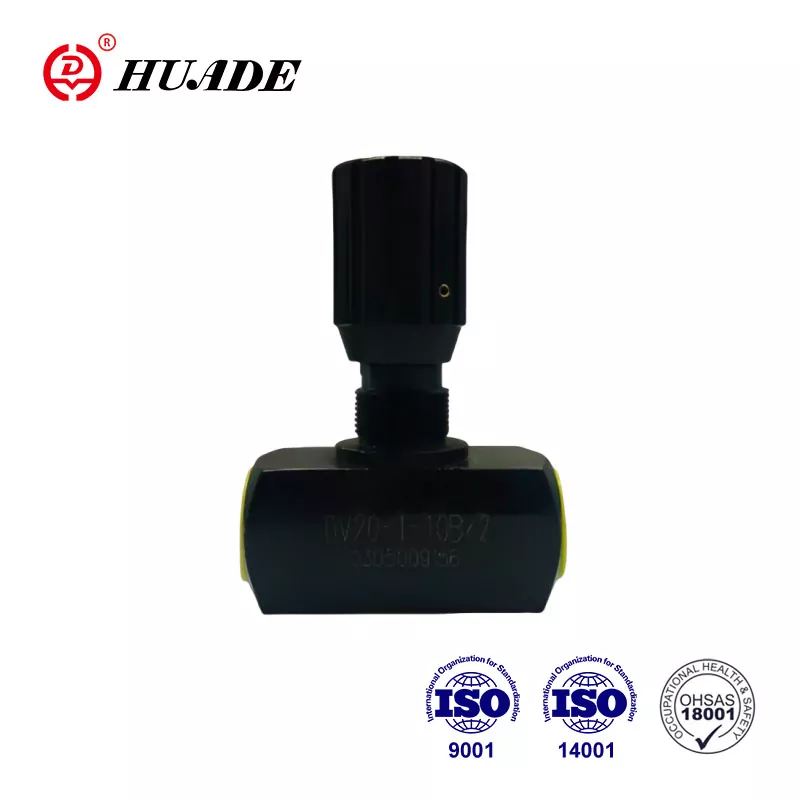

Zawory typu DV to zawór dławiący/odcinający. Założona w wyniku strategicznego partnerstwa między rządami Chin i Niemiec w 1979 r., Huade Hydraulic rozwinęła produkcję na dużą skalę. Dzięki wprowadzeniu zaawansowanej technologii firmy Rexroth, zawór dławiący/odcinający Huade® DV zapewnia doskonałą wydajność. Jest to niedroga alternatywa dla podobnych produktów uznanych na całym świecie marek.
|
Tworzywo |
Stal |
Mosiądz |
Stal nierdzewna |
|
Maks. dopuszczalne ciśnienie robocze (MPa) |
do 35 |
do 15 |
do 35 |
|
Płyn |
Olej mineralny lub ester fosforanowy |
||
|
Zakres temperatury płynu (℃) |
-30 do +80 |
||
|
Zakres lepkości (mm ²/s) |
10 do 800 |
||
|
Pozycja montażowa |
fakultatywny |
||
Cechy:
▶ Połączenie gwintowane
▶ Montaż płytowy
Aplikacja:
Zawory dławiące/odcinające typu DV służą do dokładnego ustawienia przepływu oleju i mogą być również wykorzystywane do funkcji odcinania.
Zawory dławiące/odcinające typu DV składają się zasadniczo z obudowy (1), pokrętła regulacyjnego (2) z blokadą (3). Obracając pokrętło regulacyjne (2) w lewo, wrzeciono (4) z trzpieniem dławiącym (5) zwiększa przekrój przepływu (6) do maksimum. Obracając pokrętło regulacyjne (2) w prawo, wrzeciono (4) z trzpieniem dławiącym (5) zmniejsza przekrój przepływu (6) aż do całkowitego zamknięcia bez wycieków. Do powtarzania ustawień na górnym końcu trzpienia (4) znajduje się kolorowa skala (7). Obszar kolorowego trójkąta (8) wskazuje, jak bardzo zawór jest otwarty (im większy kolorowy trójkąt, tym większe otwarcie). . Ustawienie przepływu jest blokowane za pomocą urządzenia blokującego (3).
Struktura przepustnicy DV
symbol przepustnicy DV
