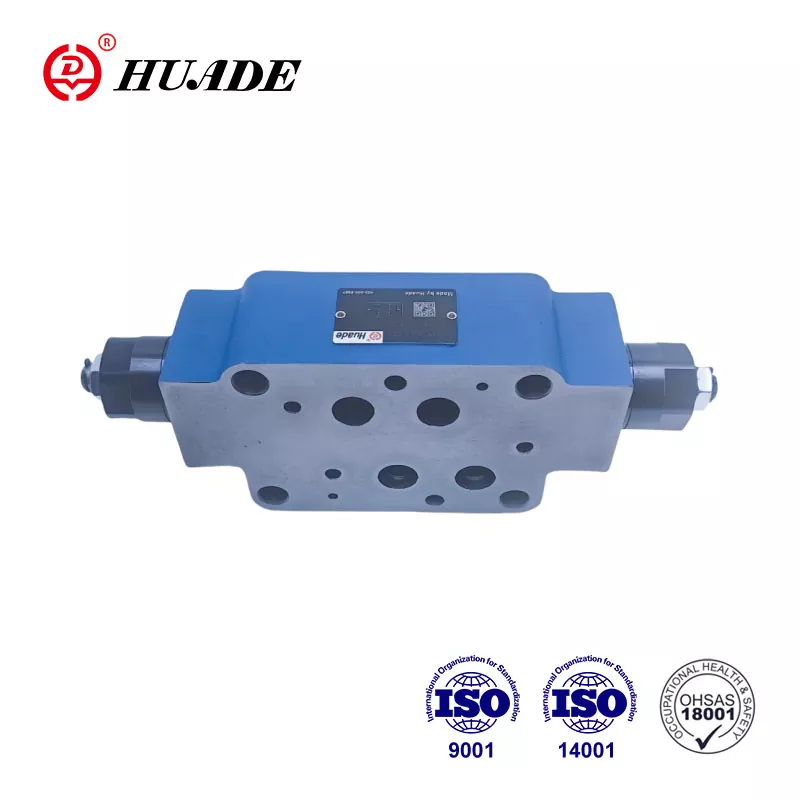

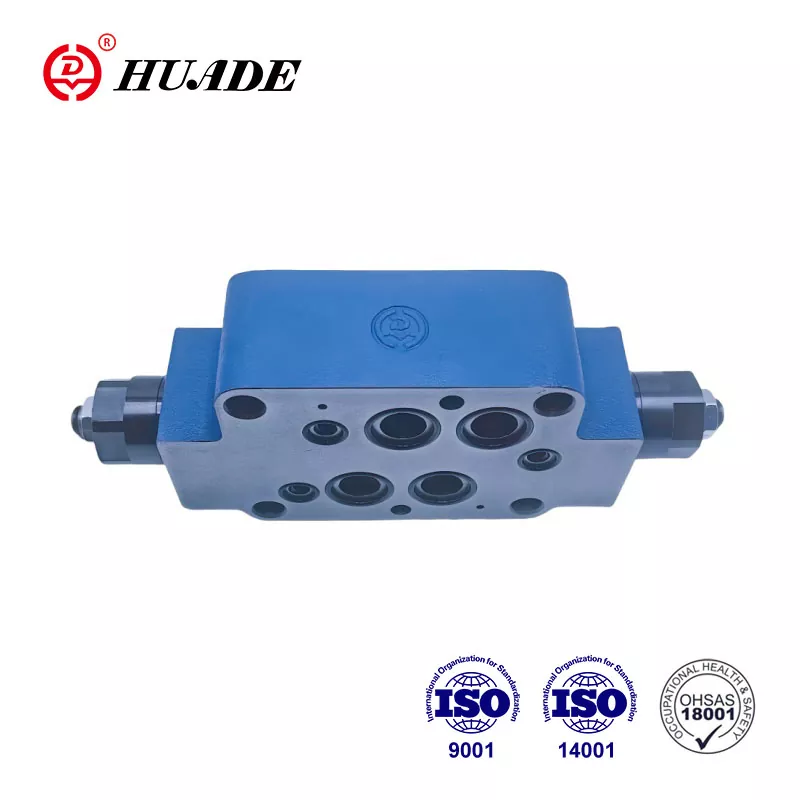

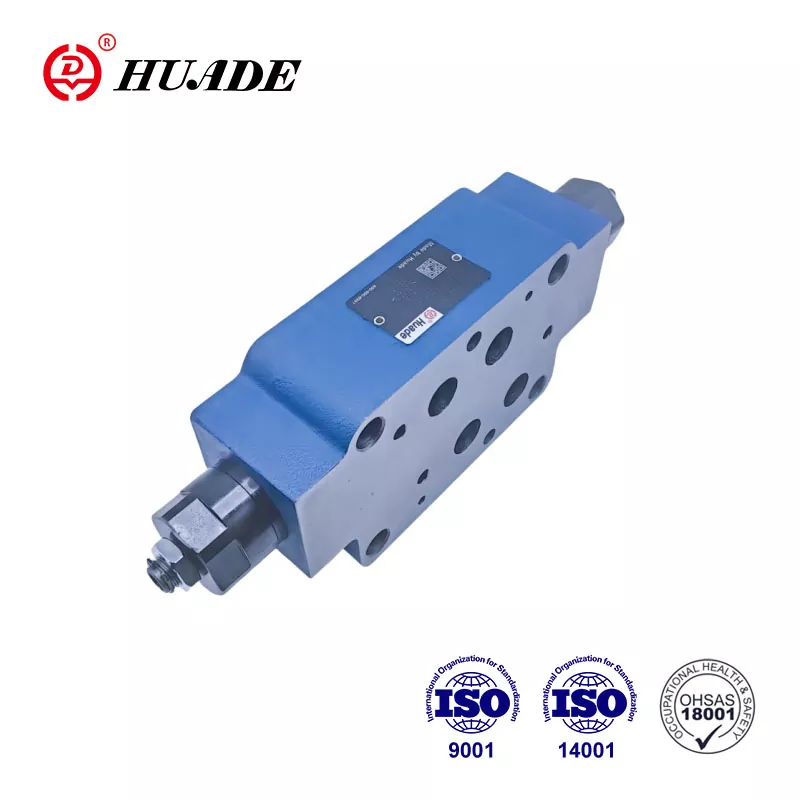

Zawór kontrolny przepustnicy Z2FS 16

Zawory projektowe płyty kanapkowej Typ Z 2 FS 16 to zawory podwójnie przepustnicy/kontrolne. Funkcją tego zaworu jest kontrolowanie przepływu wlotu lub wylotu. Fakt, że Huade® Z 2 FS 16 może zastąpić Rexroth® Z2FS 16 3xB, wynika głównie z długoterminowej współpracy z Rexroth. Fabryka ściśle kontroluje jakość produktu, a wszystkie zawory kontroli przepustnicy spełniają międzynarodowe standardy.

Parametr produktu zaworu kontroli przepustnicy Z2FS 16

Funkcja produktu i zastosowanie zaworu kontrolnego przepustnicy Z2FS 16

Cechy:

▶ Konstrukcja płyty kanapkowej

▶ Wzór przeniesienia do DIN 24 340, od A, ISO 4401 i Cetop - Rp 121h

▶ Ograniczanie przepływu głównego lub pilota za pomocą dwóch portów serwisowych

▶ Kontrola miernika lub miernika.

Aplikacja:

Zawory kontrolne przepustnicy Z 2 FS 16 są używane do ograniczenia przepływu oleju głównego lub pilotażowego w jednym lub dwóch portach serwisowych.

Sekcja i symbol zaworu kontroli przepustnicy Z2FS 16

Zawory typu Z 2 FS 16 to zawory podwójnie przepustnicy/kontrolne w konstrukcji płyty kanapkowej. Dwa symetrycznie ułożone zawory przepustnicy/kontroli ograniczają przepływ (za pomocą regulowanych szpul przepustnicy) w jednym kierunku i pozwalają na swobodny przepływ powrotu w innym kierunku.

Główne ograniczenie przepływu

Podwójny zawór przepustnicy/kontrolny jest zamontowany między zaworem kierunkowym a szwagą, aby zmienić prędkość siłownika (ograniczenie przepływu głównego).

Ograniczenie przepływu pilota

W przypadku zastawek kierunkowych obsługiwanych przez pilotaż podwójny zawór przepustnicy/kontroli może być używany jako regulacja dławika pilotowego (ograniczenie przepływu pilotów). W takim przypadku jest zamontowany między zaworem głównym a zaworem pilotowym.

Struktura zaworu podwójnego przepustnicy/kontroli, typ Z 2 FS 16 3xB

Zasada systemów hydraulicznych
