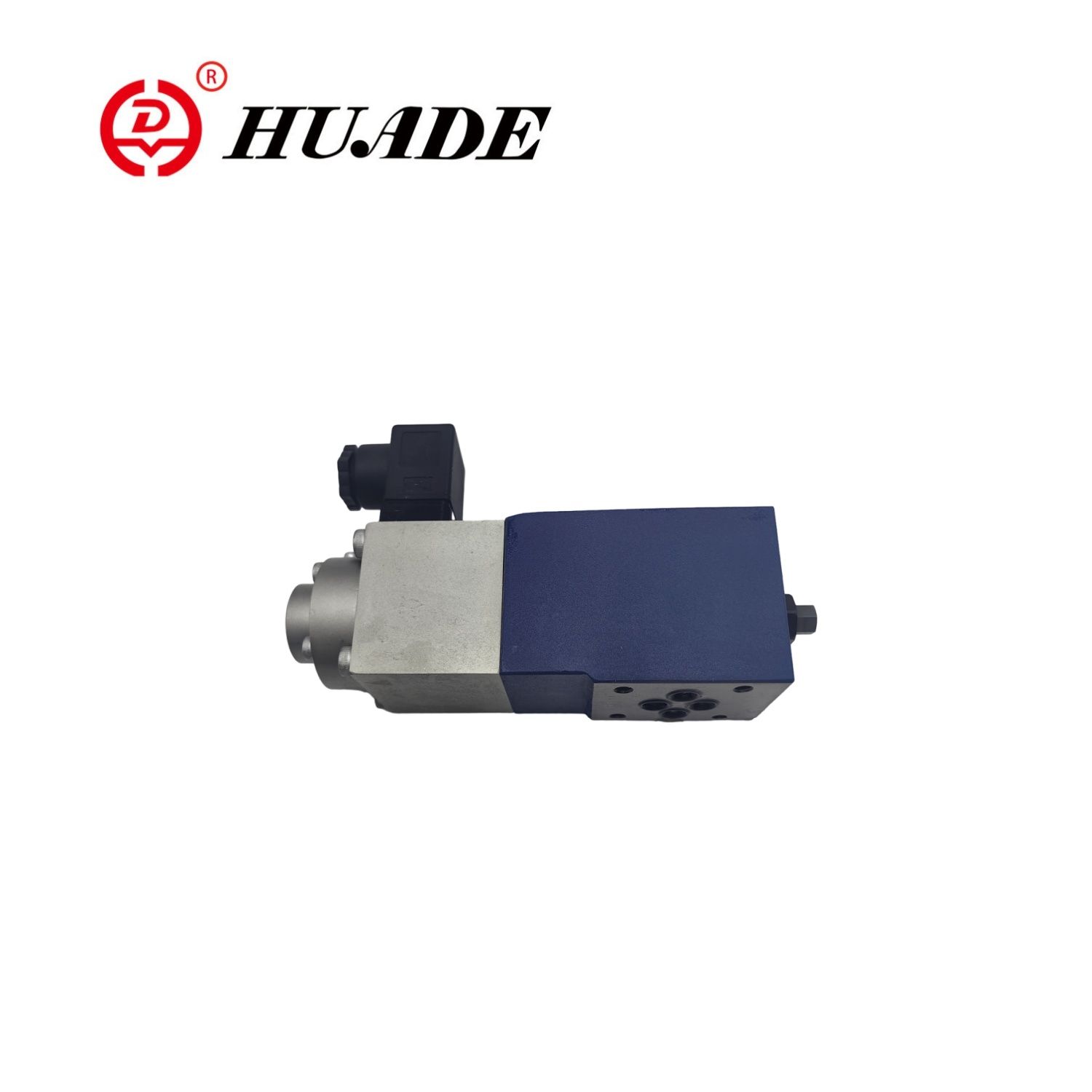

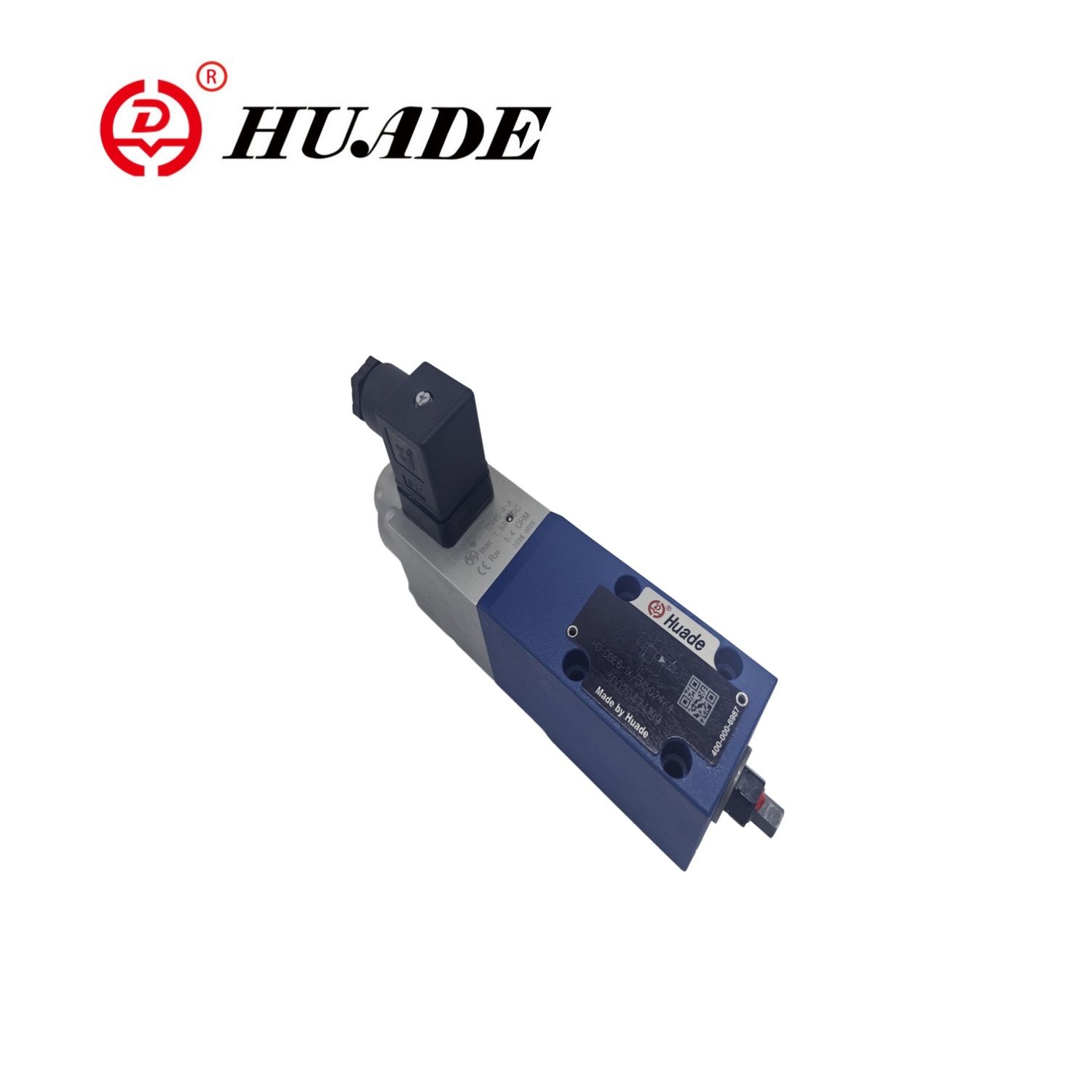

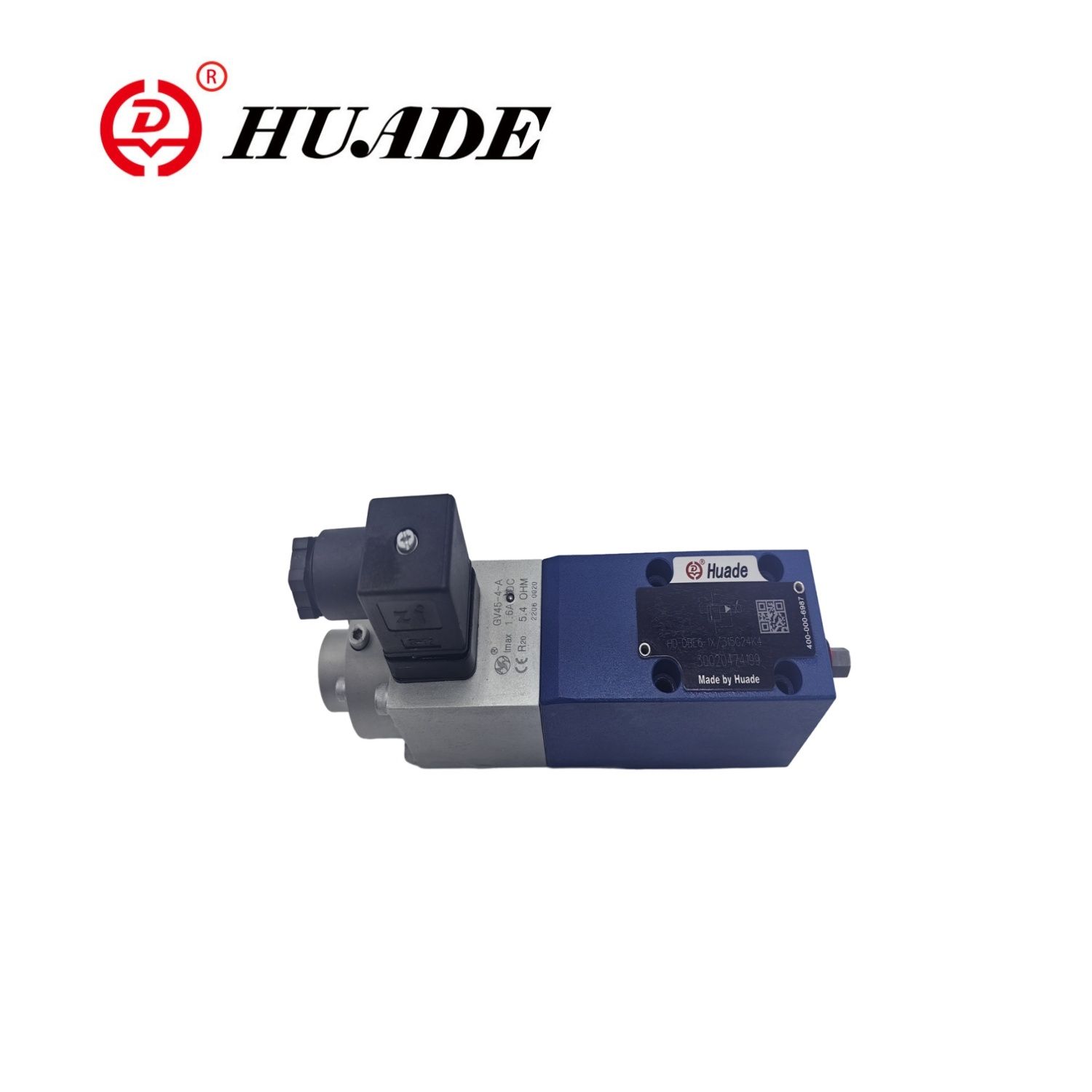

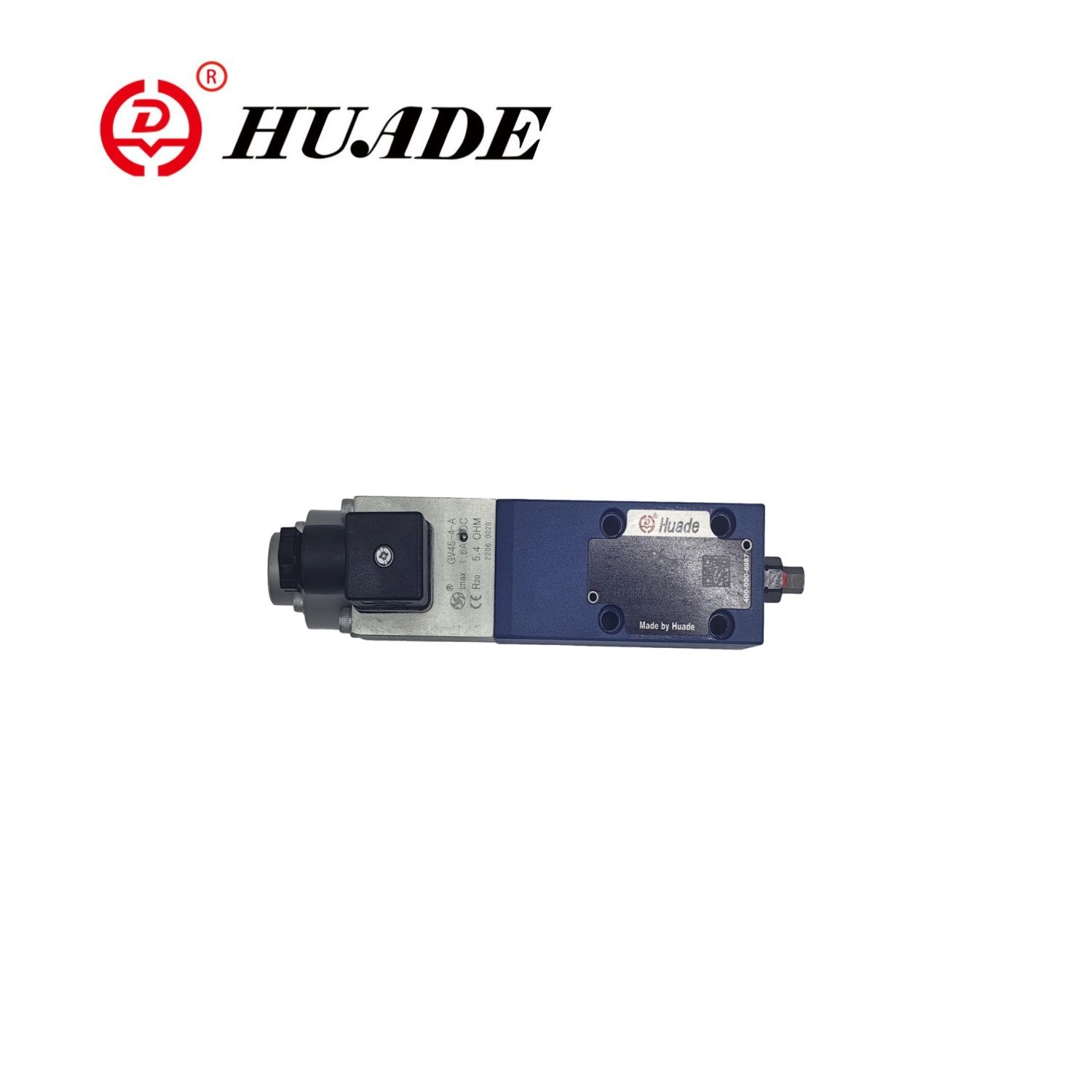

Proporcjonalny zawór odciążenia ciśnienia ZDBE-1x

Model:

Jako firma dystrybucyjna Huafilter dostarcza proporcjonalne zawory pomocy ciśnieniowej ZDBE-1X. Huade hydrauliczne zawory proporcjonalne są certyfikowane przez międzynarodowo autorytatywny system jakości i przyjmują zaawansowane technologie produkcyjne, które skutecznie obniżają koszty produkcji. Zapewnia to, że zawory hydrauliczne Huade utrzymują wysoką jakość, a jednocześnie są bardziej przystępne. Pleciowe zawory proporcjonalne hydrauliczne są sprzedawane na całym świecie z wysoką jakością i dobrą ceną.

Wyślij zapytanie Pobierz plik PDF

Opis produktu

Proporcjonalny zawór odciążył ZDBE-1X kontroluje położenie szpuli zaworu przez proporcjonalny elektromagnes, osiągając w ten sposób stopniową regulację ciśnienia układu. ZAWOROWA ZADAWA ZDBE-1X jest zgodna z wymogami CE, spełnia międzynarodowe standardy i jest kompatybilny z produktami Rexroth.

Parametr produktu proporcjonalnego zaworu odciążenia ciśnienia ZDBE-1x

Ogólny
Instalacja		fakultatywny
Zakres temperatury przechowywania (℃)		-20 do +80
Zakres temperatur otoczenia	DBE i ZDBE (℃)	-20 do+70
	Dbee i zdbee (℃)	-20 do +50
Waga	DBE i ZDBE (kg)	2.4
	Dbee i Zdbee (kg)	2.5
Hydrauliczny (mierzony przy ʋ = 46 mm2/s i t = 40 ° C ± 5 ℃
Max. ciśnienie robocze	Porty P: P1-P2: A1-A2: B1-B2 MPA	31.5
	Port T MPA	5
Max. presja rozstrzygalna	Stadium ciśnienia 5 MPa	5
	Stadium ciśnienia 10 MPa	10
	Stadium ciśnienia 20 MPa	20
	Stadium ciśnienia 31,5 MPa	31.5
Min. Ciśnienie rozstrzygalne przy wartości sygnału 0 MPa	Zobacz charakterystyczne krzywe
Port nacisku zwrotnego A; z zewnętrznym drenażem oleju pilotażowego (y)	oddzielnie i pod presją zerową do czołgów
Pilot Oil Flow L/Min	0,6o1.2
Max. przepływ l/min	30
Płyn ciśnieniowy	Olej mineralny (HL, HLP) do DIN 51 524
Zakres temperatury płynu ciśnieniowego	-20to+80
Zakres lepkości MM2/S.	15–380

Elektryczny	24 V DC
Min.Control prąd (MA)	100
Max.Control Aurrent MA	1600
Odporność na cewkę elektromagnesu	Wartość zimna w 20 ° C (Ω)	0.54
	MAX.WARM WARTOŚĆ (ω)	7.8
Obowiązek	100
Połączenia elektryczne	DBE i ZDBE	Z wtyczką komponentu do DIN EN 175 301 ~ 803
		Złącze wtyczki do DIN EN 175 301-803
	Dbee i Zdbee	Z komponentem wtyczkowym dln 43 563-AM6-3
		Złącze wtyczki palce din 43 563-BF6-3
Ochrona zaworu do DIN 40 050	IP 65
Kontrola elektroniki dla Dbee i Zdbee	Zintegrowany z zaworem
Dla DBE i ZDBE
Wzmacniacz w analogu Eurocard Format	HD-VT-VSPA1-1-1x/

Funkcja produktu i zastosowanie proporcjonalnego zaworu odciążenia ciśnienia ZDBE-1X

Cechy:

▶ Zawór do ograniczenia ciśnienia systemowego

▶ Uruchamianie za pomocą proporcjonalnych elektromagnesów

▶ W przypadku montażu na płycie lub konstrukcji płyty kanapkowej

▶ Zawór i elektronika kontrolna z jednego źródła

Aplikacja:

Proporcjonalny zawór pomocy ZDBE-1X jest szeroko stosowany w różnych systemach hydraulicznych, które wymagają precyzyjnej kontroli ciśnienia, takich jak maszyny budowlane, sprzęt metalurgiczny, budowa statków i inne pola.

Funkcja i sekcja proporcjonalnego zaworu odciążenia ciśnienia ZDBE-1x

Proporcjonalne zawory zwolnienia ciśnienia, typy HD-ZDBE są uruchamiane za pomocą proporcjonalnego elektromagnesu. Zawory te służą do ograniczenia ciśnienia systemowego. Dzięki tym zaworom możliwe jest stopnie dostosować ciśnienie systemowe, które ma być ograniczone, w odniesieniu do wartości polecenia elektrycznego.

Zawory te w zasadzie składają się z proporcjonalnego elektromagnesu (1), obudowy (2), naboju zaworu (3), szpuli (4) i pilotażowego Poppet (8). Proporcjonalny elektromagnes proporcjonalnie przekształca prąd elektryczny w siłę mechaniczną. Wzrost prądu powoduje odpowiedni wzrost siły elektromagnesu. Elektromagniczna komora twornika jest wypełniona płynem hydraulicznym i jest zrównoważona ciśnieniem. Ustawienie ciśnienia systemowego jest przeprowadzane za pomocą proporcjonalnych elektromagnesów (1) w odniesieniu do wartości polecenia. Ciśnienie wynikające z systemu w porcie P działa po prawej stronie szpuli (4). Jednocześnie ciśnienie systemowe działa za pomocą linii kontrolnej (6), która jest wyposażona w otwór (5) po obciążeniu sprężyny szpuli (4). Poprzez dalszą Rifice (7) ciśnienie systemowe działa na pilotażowym poppecie (8) w stosunku do siły proporcjonalnego elektromagnesu (1). Gdy ciśnienie systemowe osiągnie wartość przed ustaleniem, pilotowy poppet (8) unosi z siedzenia. W zależności od modelu olej pilotażowy może teraz spływać zewnętrznie przez port A (y) lub wewnętrznie do zbiornika, ma to wpływ na ograniczenie ciśnienia na sprężyną stronę szpuli (4). Jeśli ciśnienie systemowe nadal wzrośnie nieznacznie, wówczas wyższe ciśnienie po prawej stronie szpuli pchnie szpulę w lewo do pozycji sterującej P do T. Przy minimalnym prądu sterowania -odpowiadający wartości polecenia zero -zostanie ustawione minimalne ciśnienie rozstrzygane.

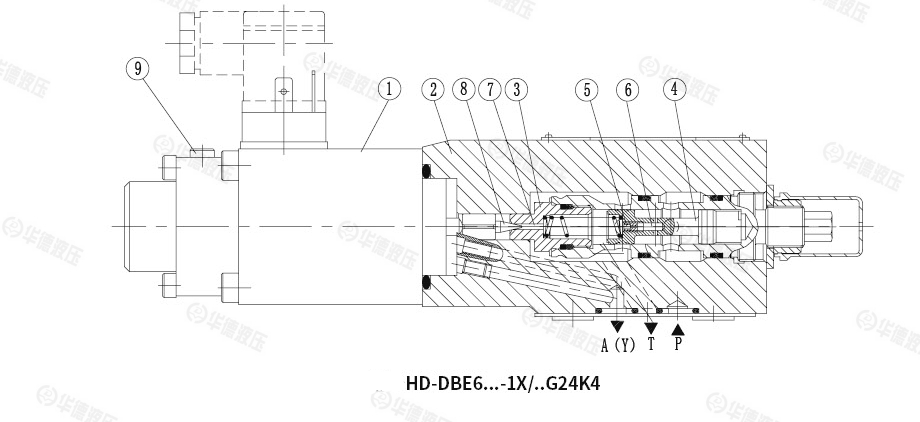

Struktura proporcjonalnego zaworu odciążenia ciśnienia ZDBE-1x

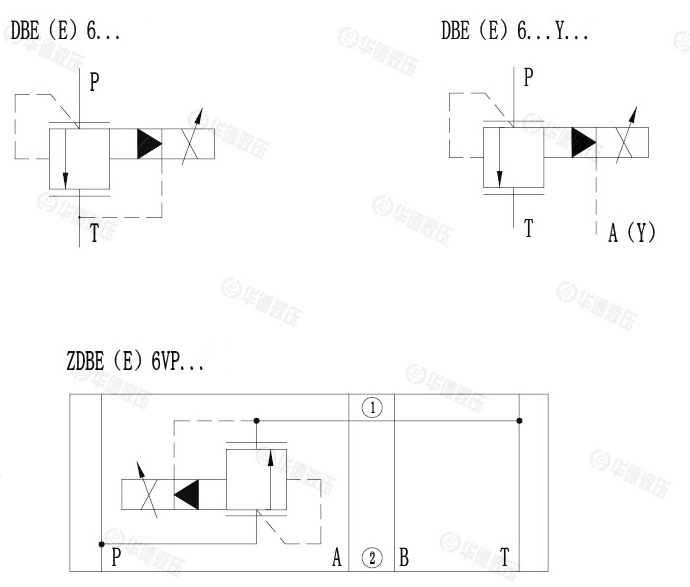

Symbol proporcjonalnego zaworu zwolnienia ciśnienia ZDBE-1x
