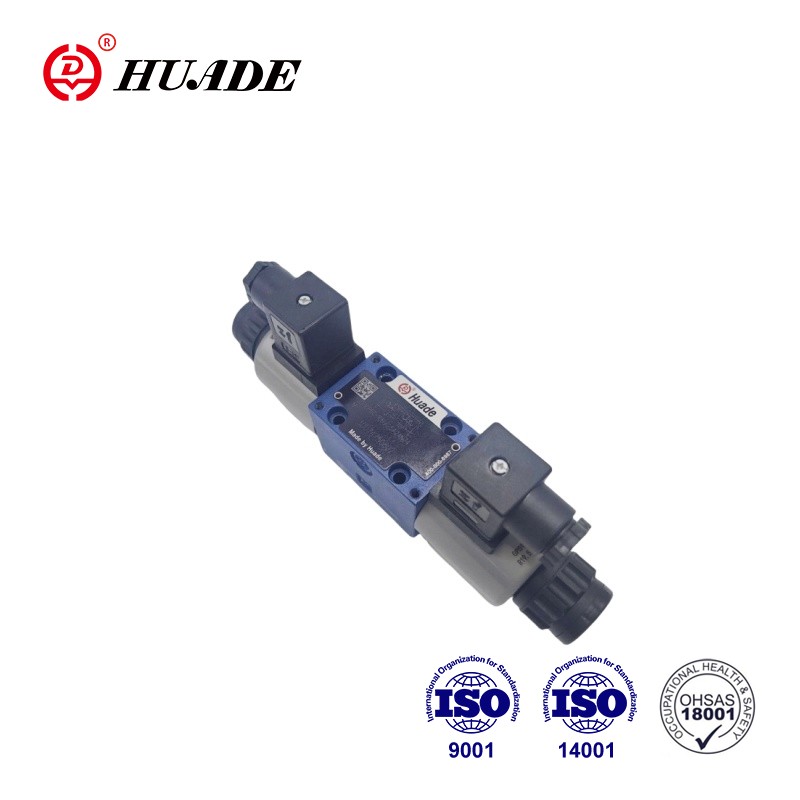

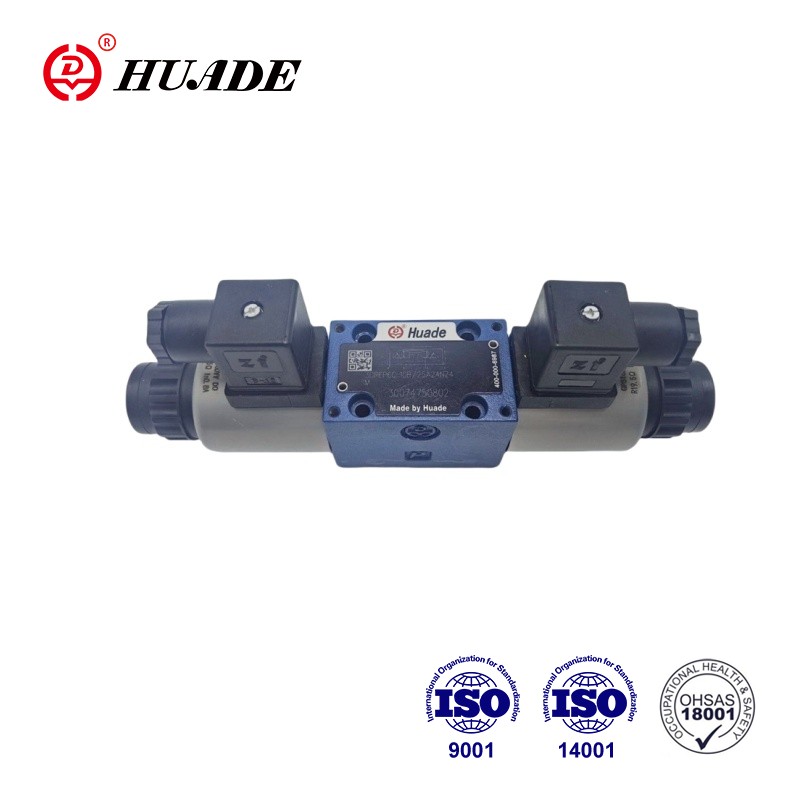

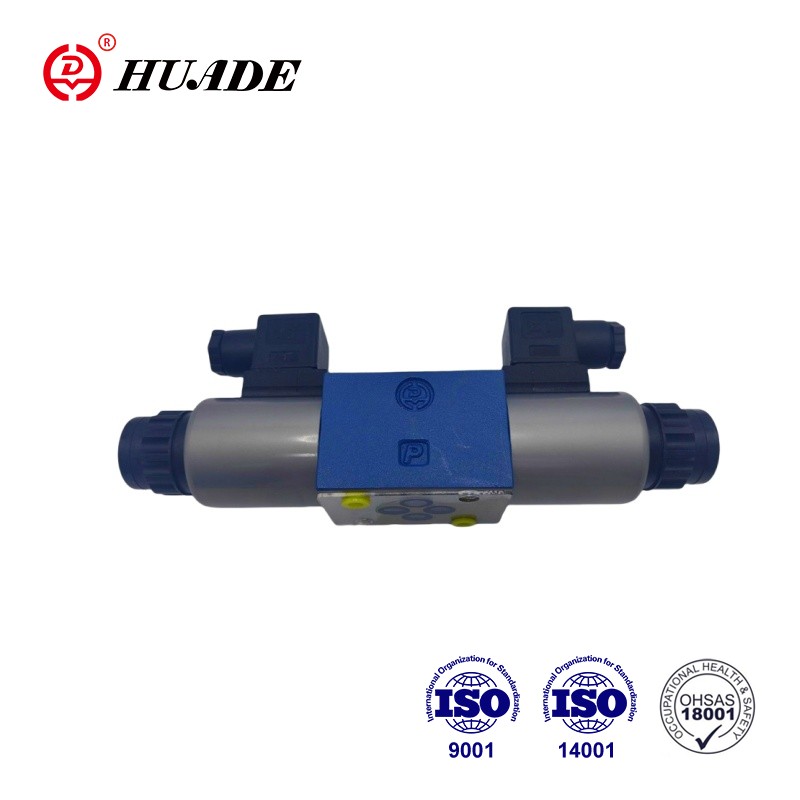

Trójdrogowy proporcjonalny zawór redukcyjny 3DREP 6A może dokładnie regulować ciśnienie wyjściowe zgodnie ze zmianami sygnału wejściowego, aby spełnić wymagania dotyczące ciśnienia w procesie produkcyjnym. Jednocześnie stabilna praca 3DREP 6A zapewnia także ciągłość i bezpieczeństwo procesu produkcyjnego.
| Hydrauliczny | ||
| Ciśnienie robocze (MPa) | Port P | 10, jeśli przekracza 10, należy zainstalować zawór typu ZDR6DP..-30B/...w porcie wejściowym |
| Port T | 3 | |
| Maks. przepływ (L/min) | 15(∆p=5MPa) | |
| Stopień zanieczyszczenia (um) | Zalecany filtr z minimalnym współczynnikiem retencji β10≥ 75 | |
| Histereza (%) | ≤3 | |
| Dokładność powtarzalności (%) | ≤1 | |
| Czułość odpowiedzi (%) | ≤1 | |
| Zakres odwrócenia (%) | ≤1 | |
| Płyn pod ciśnieniem | Olej mineralny (do uszczelki NBR), ester fosforanowy (do uszczelki FPM) | |
| Zakres lepkości (mm2/S) | 2,8 do 380 | |
| Zakres temperatury płynu pod ciśnieniem (°C) | -20 do +70 | |
| Instalacja | opcjonalne, najlepiej poziome | |
| Waga (kg) | Typ C:2,6;typ A.B:1,5 | |
| Elektryczny, elektromagnetyczny | ||
| Napięcie zasilania | DC24V | |
| Prąd znamionowy na cewkę (A) | 0.8 | |
| Maks. prąd na cewkę (A) | ≤0,02 | |
| Rezystancja cewki elektromagnesu (Ω) | Wartość zimna w temperaturze 20°C | 19.5 |
| Maks. ciepła wartość | 28.8 | |
| Stan roboczy | ciągły | |
| Temperatura stanu (°C) | ~+50 | |
| Temperatura cewki (°C) | ~+150 | |
| Ochrona zgodnie z DIN40 050 | IP65 | |
| Połączenia elektryczne | 3DREP | z wtyczką komponentową zgodną z DIN43650-AM2 złącze wtykowe zgodne z DIN 43 650-AF2/Pg11 |
| 3DREPE | z wtyczką komponentową do E DIN43563-AM6-3 złącze wtykowe E DIN43563-BF6-3/Pg11 | |
Cechy:
▶Bezpośrednio sterowane zawory proporcjonalne do kontroli ciśnienia i kierunku przepływu
▶Uruchamianie za pomocą elektromagnesów proporcjonalnych z gwintem centralnym i wyjmowaną cewką
▶Szpula sterująca wyśrodkowana sprężynowo
Aplikacja:
Trójdrożny proporcjonalny zawór redukcyjny 3DREP 6A jest szeroko stosowany w dziedzinach przemysłowych, mobilnych mechanicznych układach hydraulicznych, stołach warsztatowych i innym sprzęcie wysokiej klasy.
Trójdrogowy zawór redukcyjny typu 3DREP 6. jest uruchamiany bezpośrednio przez elektromagnesy proporcjonalne. Przekształcają elektryczny sygnał wejściowy na proporcjonalny sygnał wyjściowy ciśnienia.
Cewki proporcjonalne to sterowane elektromagnesy prądu stałego z mokrym pinem, z gwintem centralnym i wyjmowaną cewką. Elektromagnesy są opcjonalnie sterowane za pomocą zewnętrznej elektroniki sterującej.
◆Projekt:
Zawór składa się głównie z:
◆Funkcjonować:
Przy odłączonych elektromagnesach (1 i 2) suwak sterujący (5) jest utrzymywany w położeniu środkowym za pomocą sprężyn dociskowych.
Suwak sterujący (2) jest uruchamiany bezpośrednio po zasileniu jednego z elektromagnesów.
Np. poprzez zasilenie elektromagnesu „a” (1)
→ Suwak pomiaru ciśnienia (5) i suwak sterujący (4) przesuwają się w prawo proporcjonalnie do elektrycznego sygnału wejściowego.
→Połączenie P z B i A z T odbywa się poprzez przekroje poprzeczne z kryzami o progresywnej charakterystyce przepływu
◆Odłączenie zasilania elektromagnesu (1)
→ Suwak sterujący (4) powraca do pozycji środkowej za pomocą sprężyn dociskowych
W położeniu środkowym przyłącza A i B do T są otwarte, dzięki czemu ciecz pod ciśnieniem może swobodnie przepływać do zbiornika. Opcjonalne sterowanie ręczne umożliwia przesuwanie suwaka sterującego (4) bez zasilania elektrozaworu.
●Uwaga!
Niezamierzone użycie ręcznego sterowania może spowodować niekontrolowany ruch maszyny!
Symbole proporcjonalnego zaworu redukcyjnego 3DREP 6A
