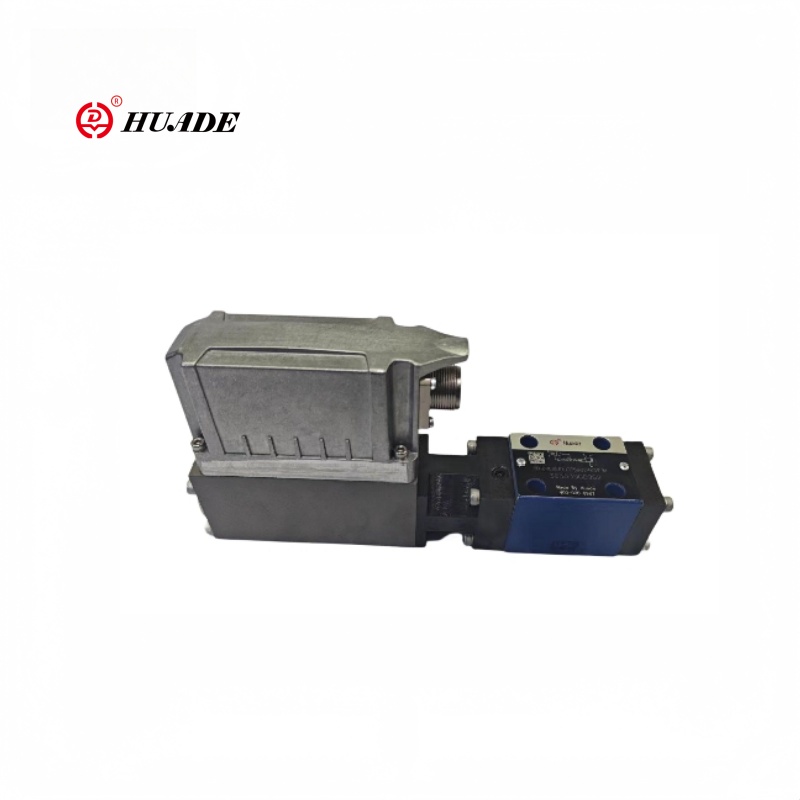

Proporcjonalne zawór zmniejszający ciśnienie Drube 6x-1x

Sześciokierunkowy pilotażowy zawór proporcjonalnego ciśnienia Drube 6x-1x seria przyjmuje projekt pilotażowy, który może zmniejszyć siłę napędową rdzenia głównego zaworu i poprawić prędkość odpowiedzi (odpowiedź częstotliwości może osiągnąć więcej niż 10 Hz). Sześciokierunkowa struktura zmniejsza złożoność rurociągu i jest odpowiednia dla kompaktowych przestrzeni. Valve Drube 6x-1x obsługuje standardowe protokoły komunikacji przemysłowej (takie jak Profinet, Ethercat), które są łatwe do zintegrowania z inteligentnymi systemami hydraulicznymi.

Parametr produktu proporcjonalnego zaworu zmniejszającego ciśnienie DREBE 6x-1x

Funkcja produktu i zastosowanie proporcjonalnego zaworu zmniejszającego ciśnienie DREBE 6X-1x

Cechy:

▶ Pilot obsługiwane zawory z sprzężeniem zwrotnym pozycji i elektroniki pokładowej w celu zmniejszenia ciśnienia systemu w konsumenta (tylko olej pilotażowy)

▶ Wersja 3-drogowa (P-A/A -T), PMIN = PT

▶ Regulowane przez pozycję twornika na sprężynie kompresji

▶ Kontroluj pozycji, minimalna histereza <1 %, szybkie czasy reakcji, patrz dane techniczne

▶ Ograniczenie ciśnienia bezpiecznego poziomu nawet z wadliwą elektroniką (prąd elektromagnesu I> IMAX)

▶ Dla mocowania na płycie, montaż konfiguracji otworu do ISO 4401-03-02-0-05. Wątki zgodnie z arkuszem katalogowym RE45053 (zamówienie osobno)

▶ Złącze wtyczki do DIN 43563-AM6, patrz arkusz katalogowy RE 08008 (zamów osobno)

▶ Dane dotyczące pokładowej elektroniki spustowej

Aplikacja:

Proporcjonalny zawór zmniejszający ciśnienie Seria DREBE 6X-1x jest wysokowydajnym elementem w przemysłowych systemach hydraulicznych, odpowiedni dla złożonych warunków pracy, które wymagają precyzyjnej kontroli ciśnienia i reakcji dynamicznej, takich jak maszyny budowlane, sprzęt metalurgiczny, maszyny do formowania wtrysku i maszyny odlewnicze.

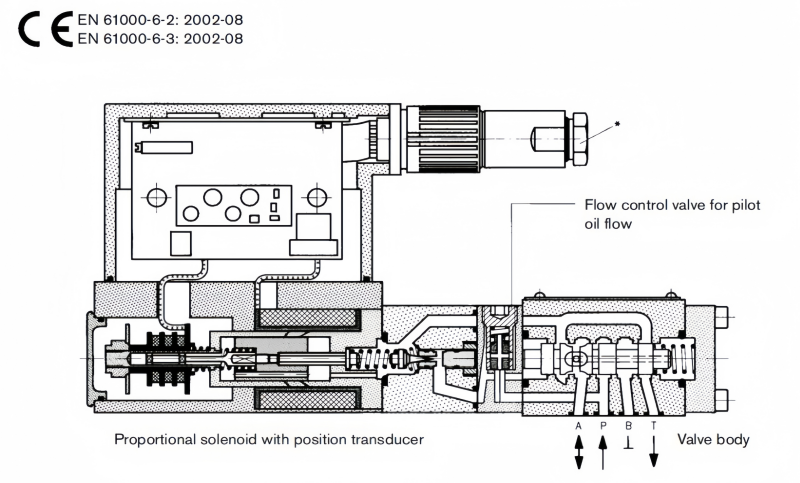

Funkcja i sekcja proporcjonalnego zaworu zmniejszającego drebe 6x-1x

Ogólny

Proporcjonalne zawory zmniejszające ciśnienie typu DREBE6X są pilotowane z 3-kierunkowym etapem głównym.

Zawór pilotażowy (stadium pilotażowego zaworu ciśnienia) jest dostarczany wewnętrznie z kontrolowanym przepływem oleju pilotażowego przez P.

Zawory są uruchamiane za pomocą proporcjonalnego elektromagnesu z kontrolowaną pozycją z elektroniką pokładową.

W przypadku tych zaworów ciśnienie w (konsumenta) można nieskończenie dostosować i zmniejszyć w stosunku do punktu zadanego.

Podstawowa zasada

Aby dostosować ciśnienie systemu w A, w elektronice wyzwalającej jest ustawiony. W oparciu o ten punkt zadany elektronika kontroluje położenie elektromagnesu przeciwko sile sprężyny. Proporcjonalny elektromagnes jest dokładnie umieszczony na krzywej charakterystycznej wiosennej. Stopień pilotażowy jest dostarczany z olejem z P przy prędkości przepływu <0,6 l/min przez zawór sterujący przepływem. Ciśnienie pilotażowe jest porównywane z ciśnieniem konsumenckim (plus sprężyna) w A i regulowana.

Sprężyna powoduje pamin = P w T.

Ograniczenie ciśnienia dla maksymalnego bezpieczeństwa

Jeśli uskok wystąpi w elektronice, tak że prąd elektromagnesu (IMAX) przekroczyłby jego określony poziom w niekontrolowany sposób, ciśnienie nie może wzrosnąć powyżej poziomu określonego przez

maksymalna siła sprężyna.
