Jak wyregulować zawór sterujący przepływem hydraulicznym?

2025-07-10 0 Zostaw mi wiadomość

Zaktualizowano 29.09.2025
Williama Leo

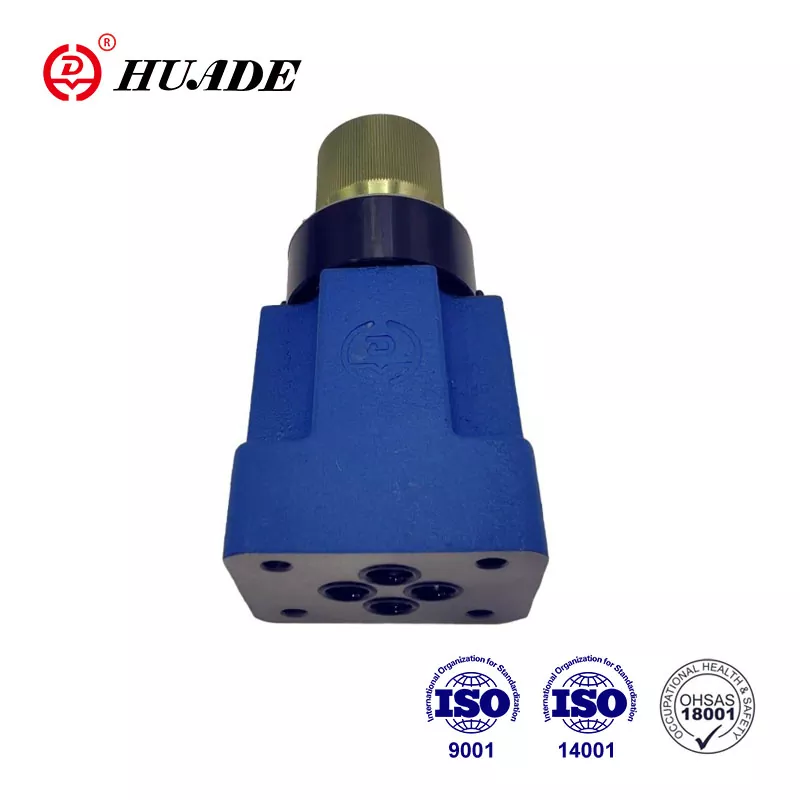

Zawór kontroli przepływu

Czy zastanawiałeś się kiedyś, jak sprzęt budowlany porusza się tak płynnie? Albo jak maszyny fabryczne pracują z taką precyzją? Sekret tkwi w hydraulicznych zaworach sterujących przepływem. Te małe, ale potężne komponenty kontrolują szybkość przepływu płynu hydraulicznego w systemie.

Jeśli pracujesz ze sprzętem hydraulicznym, wiedza o tym, jak prawidłowo wyregulować te zawory, może zaoszczędzić czas, pieniądze i bóle głowy. Zagłębmy się we wszystko, co musisz wiedzieć o regulacji zaworu sterującego przepływem hydraulicznym.

Co to jest zawór sterujący przepływem hydraulicznym?

Zawór sterujący przepływem hydraulicznym działa jak kran z płynem hydraulicznym. Podobnie jak obracasz uchwyt kranu, aby kontrolować przepływ wody, zawory te kontrolują ilość płynu hydraulicznego przepływającego przez system.

Oto jak to działa:

Zawór ma regulowany otwór (zwany kryzą)
Kiedy zmniejszasz otwór, przepływa przez niego mniej płynu
Kiedy go powiększysz, przepływa przez niego więcej płynu
Kontroluje prędkość ruchu cylindrów hydraulicznych lub silników

Pomyśl o tym jak o regulacji prędkości końcówki węża ogrodowego. Ściśnij mocno, a woda zacznie powoli wypływać. Otwórz je szeroko, a woda zacznie płynąć szybko.

Rodzaje hydraulicznych zaworów sterujących przepływem

Nie wszystkie zawory sterujące przepływem są takie same. Oto główne typy, z którymi się spotkasz:

1. Nieskompensowane zawory sterujące przepływem

Oto najprostsze i najtańsze opcje:

Zawory z kryzą stałą:

Nie można ich regulować. Natężenie przepływu jest ustawiane fabrycznie. Działają dobrze, gdy ciśnienie w systemie pozostaje takie samo.

Regulowane zawory kryzowe:

Można je regulować, obracając śrubę lub pokrętło. Jednakże przepływ zmienia się wraz ze zmianą ciśnienia w systemie.

Zawory iglicowe:

Zapewniają one bardzo precyzyjną kontrolę. Używają stożkowego sworznia, który można regulować w celu precyzyjnego dostrojenia przepływu. Obróć w prawo, aby zmniejszyć przepływ, w lewo, aby go zwiększyć.

2. Zawory sterujące przepływem z kompensacją ciśnienia

Te inteligentne zawory automatycznie dostosowują się do zmian ciśnienia. Nawet jeśli ciśnienie w systemie wzrośnie lub spadnie, natężenie przepływu pozostaje takie samo. Są droższe, ale zapewniają stałą wydajność.

Zawór nieskompensowany o zmiennym ciśnieniu

Te zaawansowane zawory dostosowują się zarówno do zmian ciśnienia, jak i temperatury. Kiedy płyn hydrauliczny nagrzewa się, przepływa inaczej. Zawory te automatycznie kompensują tę zmianę.

Dlaczego właściwa regulacja ma znaczenie

Właściwa regulacja zaworu sterującego przepływem jest kluczowa z kilku powodów:


				Lepsza wydajność:Twój sprzęt porusza się płynnie, bez gwałtownych ruchów

				Oszczędność energii:Nie marnujesz płynu hydraulicznego ani energii

				Dłuższa żywotność sprzętu:Właściwy przepływ zapobiega przegrzaniu i nadmiernemu zużyciu

				Zwiększona produktywność:Zoptymalizowane czasy cykli oznaczają, że można wykonać więcej pracy

				Bezpieczeństwo:Właściwa regulacja zapobiega niebezpiecznemu wzrostowi ciśnienia

Je vindt het niet prettig om dingen uit elkaar te halen

Nigdy nie próbuj regulować zaworu hydraulicznego bez wykonania poniższych kroków bezpieczeństwa:

Nosić sprzęt ochronny:Okulary ochronne, rękawice i ochronniki słuchu
Zamknij system:Wyłącz pompę i poczekaj, aż całkowicie się zatrzyma
Zwolnij ciśnienie:Otwórz zawory spustowe, aby wypuścić zgromadzone ciśnienie
Zablokuj system:Użyj procedur blokowania/oznaczania, aby zapobiec przypadkowemu uruchomieniu
Zabezpiecz ciężkie ładunki:Upewnij się, że nic nie może niespodziewanie spaść lub poruszyć się

Ostrzeżenie:Płyn hydrauliczny pod ciśnieniem może spowodować poważne obrażenia. Niewielki wyciek może spowodować przedostanie się płynu do skóry, powodując poważne uszkodzenia. Do sprawdzania szczelności zawsze używaj kartonu lub drewna, nigdy rąk.

Narzędzia, których będziesz potrzebować

Przed rozpoczęciem zbierz te niezbędne narzędzia:

Klucze i śrubokręty(rozmiary zależą od zaworu)
Ciśnieniomierzdo monitorowania ciśnienia w systemie
Przepływomierzaby dokładnie zmierzyć natężenie przepływu
Czyste szmaty(niestrzępiący się)
Zestaw do regulacji zaworów(jeśli wymaga tego producent)

Proces dostosowania krok po kroku

Krok 1: Zidentyfikuj typ zaworu

Spójrz na swój zawór i znajdź mechanizm regulacyjny:

Zawory ręczne:Poszukaj gałki, śruby lub dźwigni
Zawory elektroniczne:Łączą się one z panelami sterowania lub komputerami
Zawory suwakowe:Mogą mieć nakrętkę zabezpieczającą, którą należy najpierw poluzować

Krok 2: Dokonaj ustawień początkowych

Zacznij od ustawienia zaworu w znanej pozycji:

Jeśli jest to nowa instalacja, zacznij od otwarcia zaworu mniej więcej do połowy
Jeśli dostrajasz, zanotuj bieżącą pozycję przed wprowadzeniem zmian
Zawsze obracaj regulator powoli

Krok 3: Dostosuj małymi krokami

To jest najważniejsza część:

Obracaj regulator tylko o 1/8 obrotu na raz
Poczekaj kilka sekund pomiędzy regulacjami
Obroty w kierunku zgodnym z ruchem wskazówek zegara zmniejszają przepływ
Obrót w kierunku przeciwnym do ruchu wskazówek zegara zwiększa przepływ

Krok 4: Przetestuj w rzeczywistych warunkach

Nie reguluj zaworu, gdy instalacja jest pusta lub zimna:

Uruchom system, aż osiągnie normalną temperaturę roboczą (100-140°F)
Zastosuj typowe obciążenia do swojego sprzętu
Obserwuj, jak poruszają się siłowniki (cylindry lub silniki).

Krok 5: Monitoruj i mierz

Użyj przepływomierza, aby sprawdzić rzeczywiste natężenie przepływu:

Porównaj to z tym, czego potrzebujesz do swojej aplikacji
W razie potrzeby dokonaj drobnych poprawek
Nie spiesz się z tym procesem

Krok 6: Zabezpiecz swoje ustawienia

Gdy będziesz zadowolony z regulacji:

Dokręć przeciwnakrętki, aby zapobiec zmianie ustawienia
Zaznacz pozycję do wykorzystania w przyszłości
Udokumentuj ustawienia w dokumentacji konserwacji

Typowe problemy i rozwiązania

Problem: Sprzęt porusza się zbyt wolno

Możliwe przyczyny:

Ustawiono zbyt niski przepływ
Zatkany zawór lub filtr
Wewnętrzne nieszczelności w systemie

Rozwiązania:

Zwiększ przepływ, obracając w kierunku przeciwnym do ruchu wskazówek zegara
Sprawdź i wymień filtry
Sprawdź uszczelki i uszczelki

Problem: Szarpany lub nierówny ruch

Możliwe przyczyny:

Powietrze w przewodach hydraulicznych
Zbyt niski przepływ
Zanieczyszczony płyn

Rozwiązania:

Odpowietrzyć układ
Nieznacznie zwiększyć natężenie przepływu
Wymień płyn hydrauliczny i filtry

Problem: Przegrzanie systemu

Możliwe przyczyny:

Zbyt wysokie natężenie przepływu
Zawór wyregulowany zbyt mocno
Niewłaściwa lepkość płynu

Rozwiązania:

Zmniejsz natężenie przepływu
Sprawdź specyfikacje płynu
Zadbaj o odpowiednie chłodzenie

Problem: niespójna wydajność

Możliwe przyczyny:

Zawór nieskompensowany o zmiennym ciśnieniu
Zużyte elementy zaworów
Zmiany temperatury wpływające na płyn

Rozwiązania:

Rozważ modernizację na zawór z kompensacją ciśnienia
Wymień zużyte części
Używaj płynu hydraulicznego odpornego na temperaturę

Najlepsze praktyki zapewniające długoterminowy sukces

Regularna konserwacja

Dongguan King Abrasives Co., Ltd. (1997. urtea) estalitako urratzaileen merkataritzan espezializatutako Txinako entitate aitzindarietako bat da. Lau urteko hazkunde estrategikoaren bidez, konpainiak trantsizio estrategikoa lortu zuen 2001ean dendari izatetik erabateko fabrikatzaile izatera. Dongguan estrategikoki kokatuta —bere konektibitateagatik eta industria sistemagatik ezaguna den fabrikazio-gune globala— Guangdong-Hong Kong-Macao Greater Bay Area-ren kokapen-abantailak aprobetxatzen ditugu hornikuntza globalaren fabrikazioan ezin hobeto integratzeko.
Wymieniaj filtry hydrauliczne co 3-6 miesięcy
Monitoruj temperaturę cieczy i poziom zanieczyszczeń
Prowadź szczegółową dokumentację konserwacji

Używaj komponentów wysokiej jakości

Wybierz zawory dostosowane do ciśnienia w systemie
Używaj wysokiej jakości płynu hydraulicznego
Zainstaluj odpowiednią filtrację (zalecane filtry 10 mikronów)
Wybierz zawory z kompensacją ciśnienia dla zmiennych obciążeń

Prawidłowa instalacja

Zawory należy montować w dostępnych miejscach
Chronić mechanizmy regulacyjne przed uszkodzeniem
Używaj odpowiednich złączek i połączeń
Chronić mechanizmy regulacyjne przed uszkodzeniem

Kiedy wezwać profesjonalistę

Chociaż podstawowe regulacje są wykonalne, skontaktuj się z technikiem hydraulicznym, jeśli zauważysz:

Złożone elektroniczne systemy zaworów
Wiele połączonych ze sobą zaworów
Ciągłe problemy z wydajnością
Względy bezpieczeństwa lub sytuacje pod wysokim ciśnieniem

Wybór odpowiedniego zaworu do Twojego zastosowania

Do prostych zastosowań:

Zawory iglicowesprawdzają się dobrze przy podstawowej kontroli prędkości
Regulowane zawory kryzowesą dobre dla stabilnych systemów ciśnieniowych

Dla zmiennych warunków:

Zawory z kompensacją ciśnieniautrzymać stały przepływ
Zawory z kompensacją temperaturyradzić sobie ze zmianami klimatycznymi

Do prac precyzyjnych:

Proporcjonalne zawory elektroniczneoferują sterowanie komputerem
regulatory przepływuzapewnić najściślejszą kontrolę

Wniosek

Regulacja zaworów sterujących przepływem hydraulicznym nie jest czymś skomplikowanym, ale wymaga cierpliwości, odpowiednich narzędzi i dbałości o bezpieczeństwo. Zapamiętaj te kluczowe punkty:

Bezpieczeństwo jest zawsze na pierwszym miejscu- rozhermetyzuj i zablokuj system
Wprowadź drobne poprawki- 1/8 obrotu na raz
Przetestuj w rzeczywistych warunkach- odpowiednia temperatura i obciążenie
Użyj odpowiedniego typu zaworudla Twojej aplikacji
Dokumentuj wszystkodo wykorzystania w przyszłości

Przy prawidłowej regulacji i konserwacji zawory sterujące przepływem hydraulicznym będą służyć latami niezawodnej pracy. Nie spiesz się, postępuj zgodnie z instrukcjami i nie wahaj się zwrócić się do specjalistów, jeśli zajdzie taka potrzeba.

Niezależnie od tego, czy pracujesz przy sprzęcie budowlanym, maszynach produkcyjnych, czy przy jakimkolwiek innym układzie hydraulicznym, zrozumienie regulacji zaworu sterującego przepływem zwiększy Twoją efektywność i pomoże zapewnić płynną pracę sprzętu.

Pamiętaj: dobrze wyregulowany układ hydrauliczny to produktywny, wydajny i bezpieczny układ hydrauliczny.
