Proporcjonalny zawór zmniejszający ciśnienie 3DREE-7X

Trójstronna obsługiwana pilotażowa zawór proporcjonalny zawór zmniejszający 3DREE-7X jest ulepszonym lub zmodyfikowanym modelem serii zaworów 3DRE, z wyższą dokładnością kontrolną lub funkcjami dodatkowymi (takimi jak zintegrowany moduł sterowania elektronicznego). Jego podstawową funkcją tego proporcjonalnego zaworu jest proporcjonalnie dostosowanie ciśnienia wylotowego przez sygnały elektryczne oraz osiągnięcie kontroli ciśnienia i rozładunku poprzez trójstronną konstrukcję (P → A, A → T), która jest odpowiednia dla układów hydraulicznych, które wymagają dynamicznej i wysokiej regulacji ciśnienia.

Parametr produktu proporcjonalnego zaworu zmniejszającego ciśnienie 3DRE-7X

Parametr produktu proporcjonalnego zaworu zmniejszającego 3dree-7x

Cechy:

▶ Wersja 3-drogowa

▶ Działanie za pomocą proporcjonalnego elektromagnesu z cewką obrotową

▶ Dla montażu na płycie

▶ Wzór przeniesienia zgodnie z ISO 4401

▶ Maksymalne ograniczenie ciśnienia, opcjonalnie

▶ Zawór i elektronika kontrolna z jednego źródła

▶ Zintegrowana elektronika (OBE) (typ HD-3DRE (M) E):

- Niewielka tolerancja produkcyjna krzywej charakterystycznej wartości wartościowej

▶ Elektronika kontroli zewnętrznej (typ HD-3DRE (M)

▶ Krzywa charakterystyczna wartości liniowej wartości polecenia

Aplikacja:

Zawór proporcjonalnego zmniejszającego ciśnienie 3DREE-7X jest stosowany głównie w automatyzacji przemysłowej i narzędzia maszynowe, koparki/ładowarki, ławki testowe składników hydraulicznych, systemach wysokości mocy wiatrowej.

Funkcja i sekcja proporcjonalnego zaworu zmniejszającego 3dree-7x

Funkcja, sekcja

Zastawowe typy 3DRE (M) i 3DRE (M) E są elektrycznie pilotowane zawory redukujące ciśnienie 3-drogowe z ograniczeniem ciśnienia siłownika.

Są one używane do redukcji (P do A) i ograniczenia (A do T) ciśnienia systemowego.

Organizować coś

Zawory składają się z dwóch głównych zespołów:

▶ Pilot Kontrola (1) z proporcjonalnym elektromagnesem (2), opcjonalnie z maksymalnym ograniczeniem ciśnienia (15)

▶ Zawór główny (3) z główną szpulą kontrolną (4)

Funkcjonować

▶ Zależne od wartości polecenia Ustawienie ciśnienia, które należy zmniejszyć w porcie A za pomocą zaworu sterującego pilotem (1).

▶ Z wkładem dociskowanym portem P, sprężyny (5) i (6) trzymają główną szpulę sterującą (4) w pozycji centralnej.

W ten sposób zapobiega się skoku start-upu w siłowniku.

▶ Pilot Fluid przepływa z otworu (7) przez kontroler przepływu (8), przez komorę sterującą (11) do szczeliny przepustnicy (9), przez linię (10) do portu Y. To połączenie ma być prowadzone do zbiornika pod ciśnieniem zerowym.

Redukcja ciśnienia

▶ Zakładanie ciśnienia pilotażowego w komorze sterującej (11) w funkcji wartości poleceń.

▶ Zgromadzenie ciśnienia w komorze sprężynowej (13) za pomocą dyszy (12) i ruchu głównej szpuli kontrolnej (4) po prawej stronie.

Płyn hydrauliczny przepływa z P do A.

▶ Ciśnienie siłownika w porcie A jest dostępne w komorze sprężynowej (14).

▶ Wzrost ciśnienia w porcie A do ustawionego ciśnienia zaworu sterującego pilotem (1) prowadzi do ruchu głównej szpuli (4) po lewej stronie. Ciśnienie w porcie A jest prawie identyczne z ustawionym ciśnieniem na zaworze kontrolnym pilotażowym (1).

Ograniczenie ciśnienia

▶ Jeśli ciśnienie w porcie A przekracza ustawione ciśnienie zaworu sterującego pilotem (1), główna szpula sterowania (4) jest przenoszona dalej w lewo.

▶ To otwiera połączenie z A do T i ogranicza ciśnienie w oczekiwaniu w porcie A do wartości polecenia ustawionego.

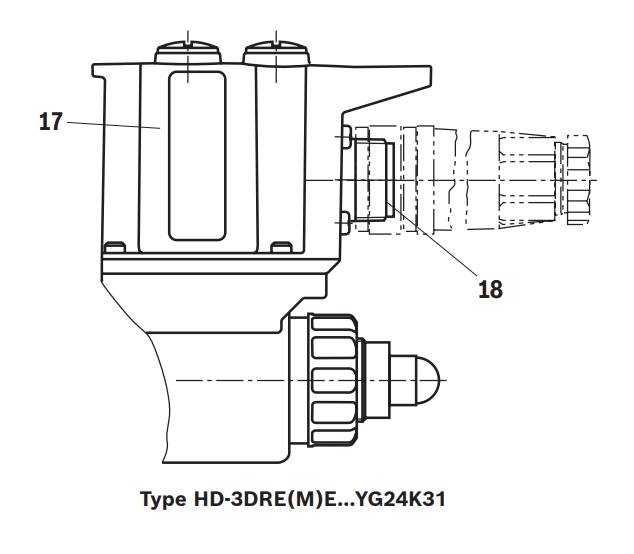

Typ HD-3DREE i HD-3DREME (ze zintegrowaną elektroniką (OBE))

W odniesieniu do funkcji i konfiguracji zawory te odpowiadają typom HD-3DRE i HD-3DREM.

Napięcie wartości zasilania i polecenia są stosowane do złącza (18).

W fabryce krzywa charakterystyczna wartości polecenia jest dostosowywana przy niewielkiej tolerancji produkcyjnej. Aby uzyskać więcej informacji, patrz strona 9.
