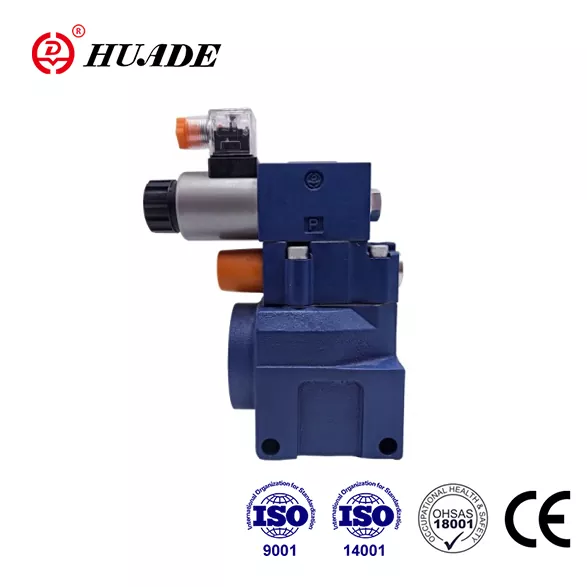

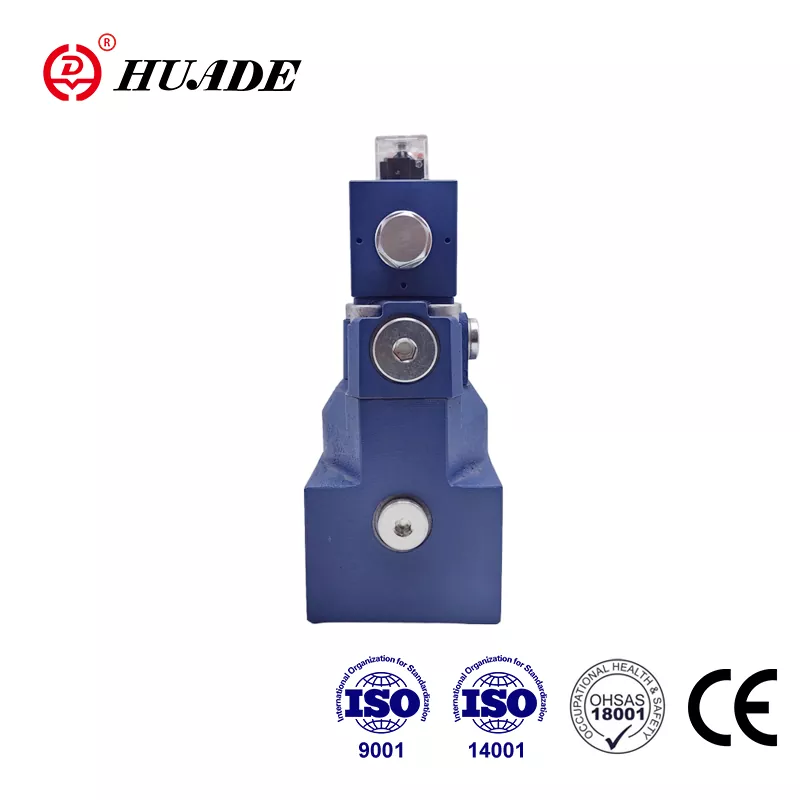

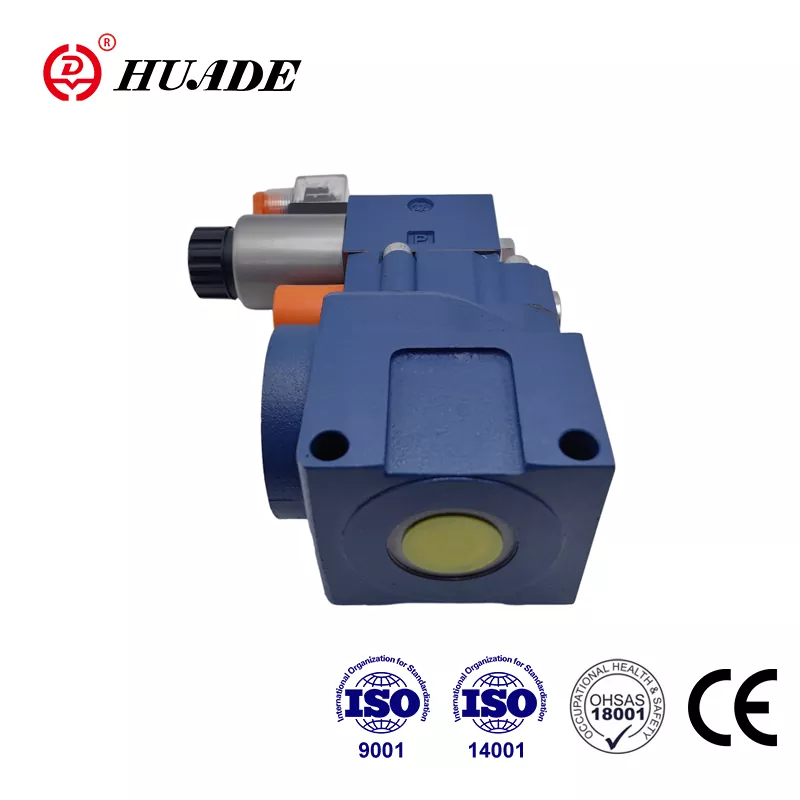

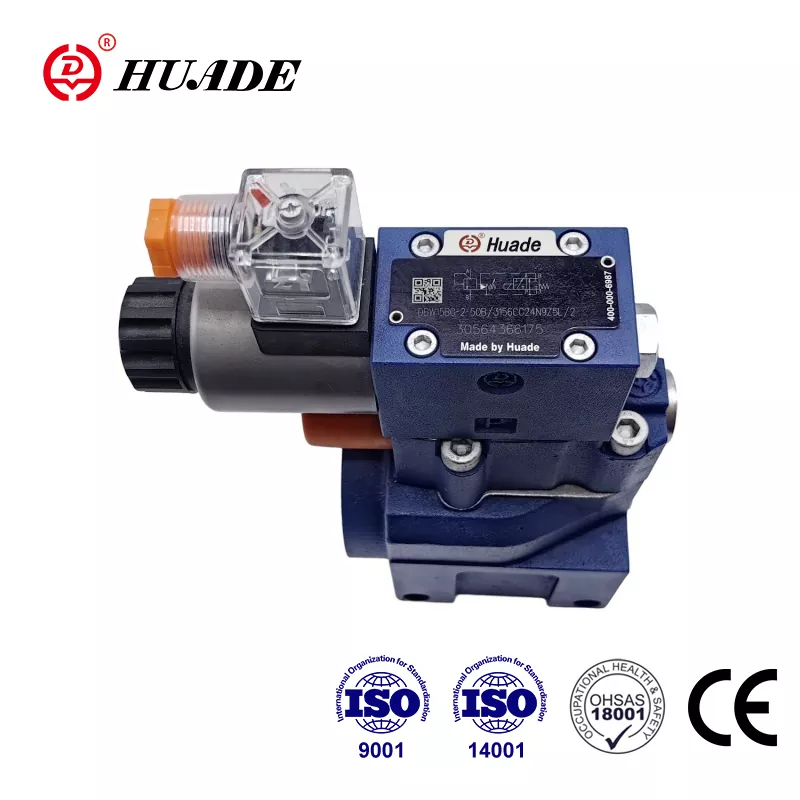

Zawór nadmiarowy ciśnienia DBW 10

Zawór nadmiarowy ciśnienia Huade® DBW 10 jest trwalszy w porównaniu z innymi podobnymi produktami. Powodem jest to, że Huade Hydraulic dwukrotnie współpracowało długoterminowo z firmą Rexroth. Typ DBW 10 może zastąpić zawory tej samej serii oferowane przez firmę Rexroth. W celu dostarczenia produktów hydraulicznych fabryka wprowadziła 750 zaawansowanych urządzeń produkcyjnych z całego świata. Fabryka przykłada większą wagę do praktyczności produktów i stara się dostarczać klientom niedrogie zawory hydrauliczne. Wszystkie oddziały fabryki przeszły ISO9001, ISO14001 i OH SAS18001. Marka Huade® cieszy się dobrą reputacją w Chinach. Ze względu na niezawodną jakość i stabilną wydajność, zawory ciśnieniowe Huade® są szeroko stosowane w maszynach inżynieryjnych i budowlanych, przemyśle wojskowym i innych dziedzinach.

Parametr produktu ciśnieniowego zaworu nadmiarowego DBW 10

Cecha produktu i zastosowanie ciśnieniowego zaworu nadmiarowego DBW 10

Cechy:

▶ Montaż płytowy

▶ Schemat połączeń zgodny z DIN 24 340, forma E, ISO 6264 i CETOP - RP 121H

▶ Przyłącze rurowe

▶ Włóż połączenie

▶ Trzy elementy regulacyjne:

. Pokrętło obrotowe

. Klątwa. śruba z łbem ochronnym z kołpakiem ochronnym

. Zamykane pokrętło ze skalą

▶ Rozładunek sterowany elektromagnetycznie poprzez wbudowany kierunkowy zawór suwakowy

Aplikacja:

Ciśnieniowe zawory nadmiarowe DBW 10 służą do ograniczania i rozładowywania ciśnienia sterującego za pomocą solenoidu.

Funkcja, przekrój i symbole ciśnieniowego zaworu nadmiarowego DBW 10

Ogólny

Zawory ciśnieniowe DBW to sterowane pilotowo zawory nadmiarowe.

Zawory nadmiarowe ciśnienia (DB) składają się głównie z zaworu głównego (1) z zespołem suwaka głównego (3) i zaworu sterowanego pilotem (2) z elementem regulującym ciśnienie.

Zawór ograniczający ciśnienie typu DB

Ciśnienie panujące w porcie A działa na szpulę główną (3). Jednocześnie ciśnienie jest podawane poprzez przewody sterujące (6) i (7), które wyposażone są w kryzy (4) i (5), po obciążonej sprężyną stronie szpuli głównej (3) oraz na kulce (8) ) w zaworze sterującym pilotem (2). Jeśli ciśnienie w porcie A przekroczy wartość ustawioną na sprężynie (9), kula (8) otwiera się na sprężynę (9).

Sygnał do tego dochodzi wewnętrznie poprzez przewody sterujące (10) i (6) z przyłącza A. Płyn pod ciśnieniem po obciążonej sprężyną stronie suwaka głównego (3) przepływa teraz przez przewód sterujący (7), otwór kryzy (11) ) i kulkę (8) do komory sprężyny (12). W typie DB...50B/... przepływa wewnętrznie przez przewód sterujący (13) do zbiornika, a w typie DB..50/..Y.. na zewnątrz przez przewód sterujący (14). Dzięki otworom (4) i (5) na suwaku głównym (3) następuje spadek ciśnienia, a połączenie przyłącza A z przyłączem B zostaje otwarte. Teraz ciecz pod ciśnieniem przepływa z portu A do portu B, utrzymując ustawione ciśnienie robocze.

Zawór ograniczający ciśnienie można odciążyć lub przełączyć na inne ciśnienie (drugi stopień ciśnienia) poprzez przyłącze „X” (15).

Zawór ograniczający ciśnienie typu DBW

Funkcja tego zaworu jest zasadniczo taka sama jak zaworu typu DB

Natomiast rozładunek na szpuli głównej(3) odbywa się poprzez uruchomienie wbudowanego zaworu kierunkowego(16).

konstrukcja DBW...50B

Symbol DBW...50B

Ogłoszenie

1. Płyn należy przefiltrować. Minimalna dokładność filtra wynosi 20 ㎛.

2. Zbiornik musi być uszczelniony, a na wlocie powietrza musi być zainstalowany filtr powietrza.

3. Produkty opuszczające fabrykę bez płyty przyłączeniowej. W razie potrzeby prosimy o specjalne zamówienie.

4.Valve fixing screws must be high intensity level (class 10.9). Please select and use,them according to the parameter listed in the sample book.

5. Wymagana chropowatość powierzchni połączonej z zaworem wynosi 0,8.

6. Wymagane jest wykończenie powierzchni elementu współpracującego do 0,01/100 mm.
