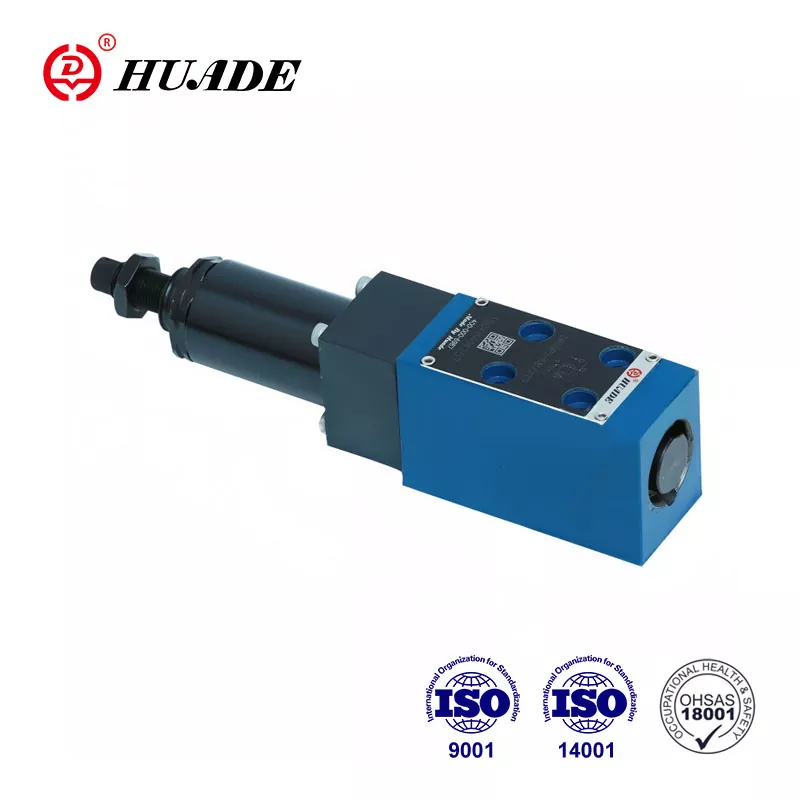

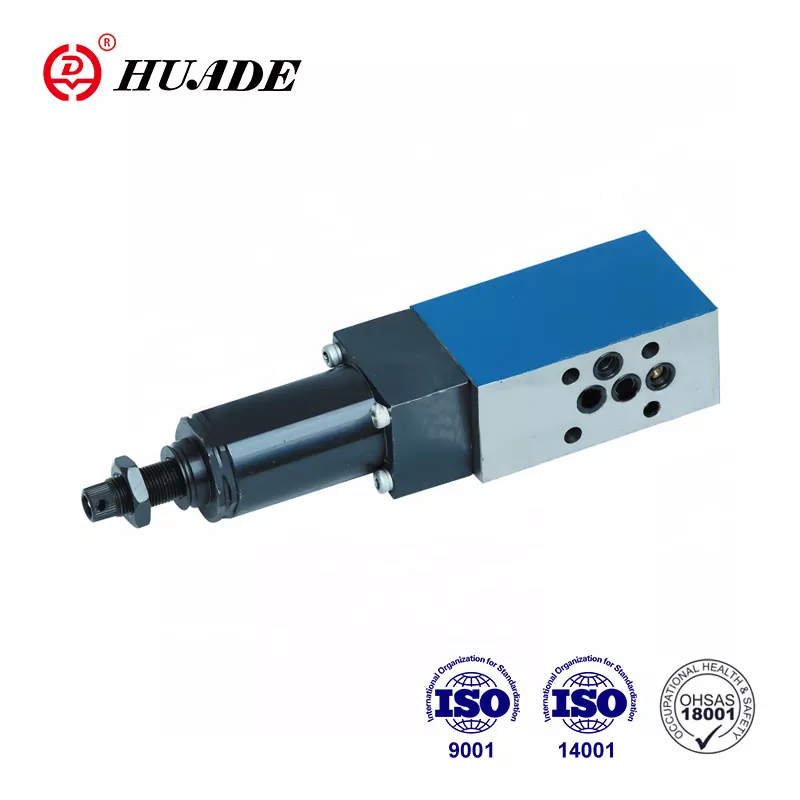

Zawór redukcyjny ciśnienia DR 5 DP służy do kontroli ciśnienia w układzie hydraulicznym. Dzięki wprowadzeniu technologii Rexroth, reduktory ciśnienia serii Huade® DR 5 DP mogą zastąpić ten sam typ Rexroth. Huade Hydraulic posiada rygorystyczny system testowania, aby zapewnić wysoką jakość swoich produktów. Seria zaworów regulujących ciśnienie jest szeroko stosowana w morskich układach hydraulicznych.
|
Maks. ciśnienie robocze (przyłącze P) (MPa) |
do 31,5 |
|
Maks. ciśnienie wtórne (przyłącze A) (MPa) |
do 21,0;bez zaworu zwrotnego do 31,5 |
|
Maks. ciśnienie wsteczne (porty T(Y)) (MPa) |
do 6,0 |
|
Maks. przepływ (L/min) |
do 15 |
|
Płyn pod ciśnieniem Olej mineralny |
Olej mineralny (do uszczelki NBR) lub ester fosforanowy (do uszczelki FPM) |
|
Zakres lepkości (mm ²/s) |
10 ~ 800 |
|
Zakres temperatury płynu ciśnieniowego (℃) |
-30 do +80 |
|
Stopień zanieczyszczenia (um) |
Maksymalny dopuszczalny stopień zanieczyszczenia cieczy jest zgodny z normą NAS 1638, klasa 9. |
|
Waga (kg) |
około 1,0 |
Cechy:
▶ Montaż płytowy
▶ 5 stopni ciśnienia
▶ 4 elementy regulacyjne
. Pokrętło obrotowe
. Śruba ustalająca z sześciokątem i kołpakiem ochronnym,
. Zamykane pokrętło ze skalą
. Pokrętło obrotowe ze skalą
▶ Zawór zwrotny, opcjonalnie
▶ Schemat połączeń zgodny z DIN 24 340, forma D, ISO 5781 i CETOP - RP 121H
Aplikacja:
Zawór redukcyjny ciśnienia DR 5 DP służy do redukcji ciśnienia w instalacji.
Zawór typu DR5 DP jest 3-drogowym zaworem redukcyjnym sterowanym bezpośrednio, z funkcją redukcji ciśnienia po stronie wtórnej.
Ciśnienie wtórne ustawia się za pomocą elementu regulacji ciśnienia (4). W spoczynku zawór jest normalnie otwarty i płyn pod ciśnieniem może przepływać bez przeszkód z przyłącza P do przyłącza A. Ciśnienie w porcie A jednocześnie, poprzez przewód sterujący (6), występuje w obszarze suwaka przeciwnym do sprężania wiosna(3). Gdy ciśnienie w porcie A przekroczy poziom ciśnienia ustawiony na sprężynie dociskowej (3), suwak sterujący (2) przesuwa się w położenie kontrolne i utrzymuje ustawione ciśnienie w porcie A na stałym poziomie.
Olej sterujący i pilotowy pobierany jest z przyłącza A przewodem sterującym (6).
Jeśli ciśnienie w porcie A w dalszym ciągu wzrasta z powodu sił zewnętrznych działających na siłownik, suwak sterujący (2) przesuwa się jeszcze dalej w kierunku sprężyny naciskowej (3).
Powoduje to otwarcie ścieżki przepływu w porcie A poprzez płaszczyznę sterującą (8) na suwaku sterującym (2) do zbiornika. Następnie do zbiornika przepływa płyn pod wystarczającym ciśnieniem, aby zapobiec dalszemu wzrostowi ciśnienia.
Komora sprężyny jest zawsze opróżniana do zbiornika zewnętrznie przez przyłącze T(Y).
Aby zapewnić swobodny przepływ powrotny z przyłącza A do przyłącza P, można zamontować opcjonalny zawór zwrotny (5).
struktura DR 5 DP 3 10B
Symbole DR 5 DP
