• Funkcje produktu: bezpośrednio obsługiwana konstrukcja 3-drogowa, kompatybilny z Rexroth, 4 zakresy ciśnienia z wieloma elementami ustawienia • Specyfikacje: Max ciśnienie robocze 31,5 MPa, ciśnienie wtórne do 31,5 MPa, szybkość przepływu do 80 l/min • Zastosowania: Redukcja ciśnienia systemu w przemysłowych obwodach hydraulicznych, instalacje montażowe na płycie

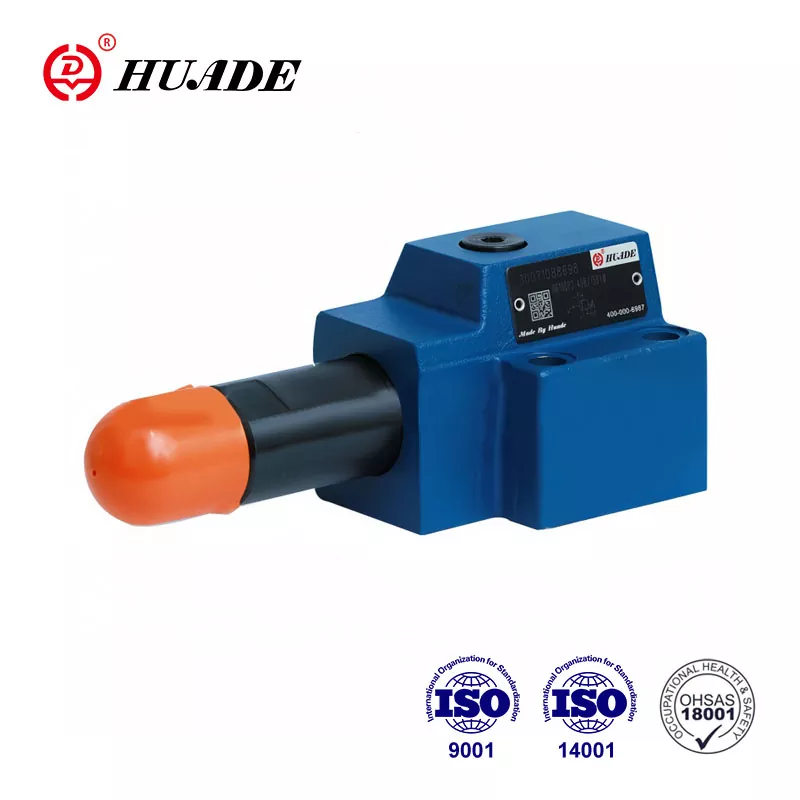

Typ DR 10 DP to zawór zmniejszający ciśnienie, który służy do kontrolowania ciśnienia. Fakt, że zawory ciśnieniowe Huade® mogą zastąpić te same produkty serii oferowane przez Rexroth, wynika głównie z długoterminowej współpracy z Rexroth. W porównaniu z innymi podobnymi markami produkty Huade® są bardziej zaawansowane w zakresie technologii i bardziej trwałe. Ceny tych zaworów zmniejszających ciśnienie są stosunkowo tanie. Fabryka jest kluczowym przedsiębiorstwem krajowym i ma dużą reputację w Chinach.
Parametr produktu zaworu zmniejszającego ciśnienie DR 10 DP
Maksymalny dopuszczalny stopień zanieczyszczenia płynu dotyczy NAS 1638 Klasa 9.
Waga (kg)
ok. 3
Funkcja produktu i zastosowanie zaworu zmniejszającego ciśnienie DR 10 DP
Cechy:
▶ Dla montażu na płycie
▶ 4 zakresy ciśnienia
▶ 4 Elementy ustawienia
. Pokrętło obrotowe
. Klątwa. rękaw głowy z ochronną czapką
. Zamknięte pokrętło obrotowe ze skalą
. Pokrętło obrotowe ze skalą
▶ Z portem manometru
▶ Opcjonalny zawór nie zwracany
▶ Wzór przeniesienia do DIN 24 340, Form D, ISO 5781 i Cetop - Rp 121H
Aplikacja:
W celu zmniejszenia ciśnienia układu stosuje się zawór zmniejszający ciśnienie.
Sekcja i symbol zaworu zmniejszającego ciśnienie Dr 6 dp
Zastawowy typ DR 10 DP jest bezpośrednim zaworem o powierzchni 3 -drogowej, z funkcją odciążenia ciśnienia po stronie zmniejszonego ciśnienia.
Ustawienie ciśnienia jest za pomocą elementu ustawienia ciśnienia (1).
W spoczynku zawór jest zwykle otwarty, a płyn może przepływać bez przeszkód z portu B do portu A. Ciśnienie w porcie A jest również obecne na końcu szpuli (2), przez linię kontrolną (4), sprzeciwiając się sprężynie kompresji (3). Gdy ciśnienie w porcie A osiągnie poziom ciśnienia ustawionego na sprężynie (3), szpula (2) przesuwa się do pozycji sterowania i utrzymuje ciśnienie w porcie stałą.
Płyn do kontrolowania zaworu jest pobierany z portu A poprzez wiercenie kontrolne.
Jeśli ciśnienie w porcie A wzrośnie jeszcze dalej, siły zewnętrzne, szpula (2) jest jeszcze bardziej przesuwana w kierunku sprężyny kompresji (3).
Powoduje to otwarcie ścieżki przepływu na terenie kontrolnym (5) w szpule kontrolnej (2) do zbiornika (port Y). Wystarczająca ilość płynu płynie następnie do zbiornika, aby zapobiec dalszemu wzrostowi ciśnienia.
Komora sprężynowa (6) jest odprowadzana do zbiornika zewnętrznie przez port Y.
Dostępny jest opcjonalny zawór nie powracający (7), aby umożliwić swobodny przepływ z portu A do portu B.
Połączenie manometru (8) pozwala na monitorowanie ciśnienia wtórnego.
W przypadku zapytań dotyczących zaworów hydraulicznych, elektrozaworów kierunkowych, zaworów proporcjonalnych lub cennika, zostaw nam swój e-mail, a my skontaktujemy się z Tobą w ciągu 24 godzin.
