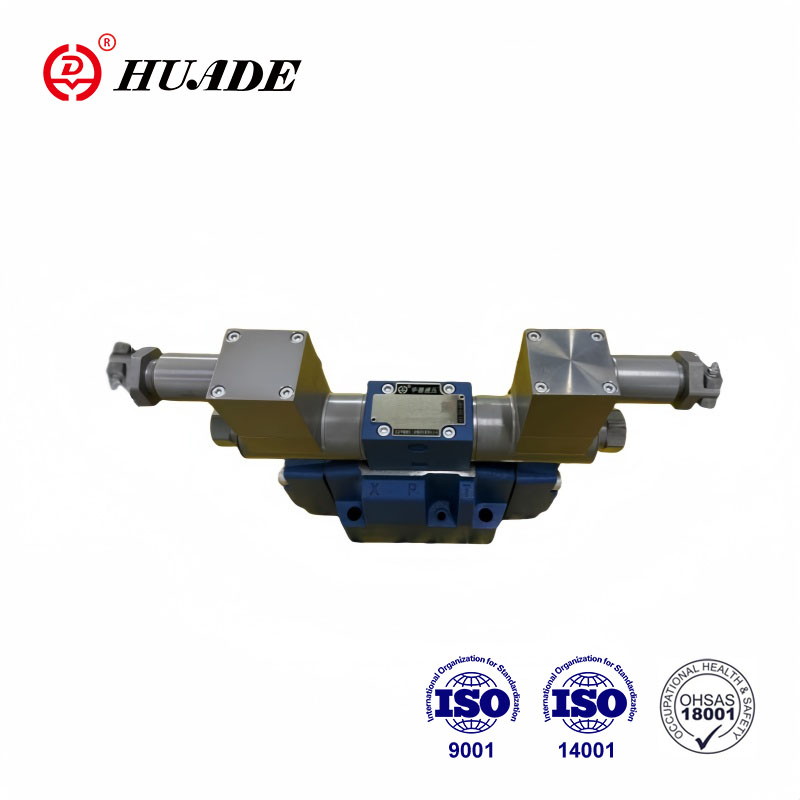

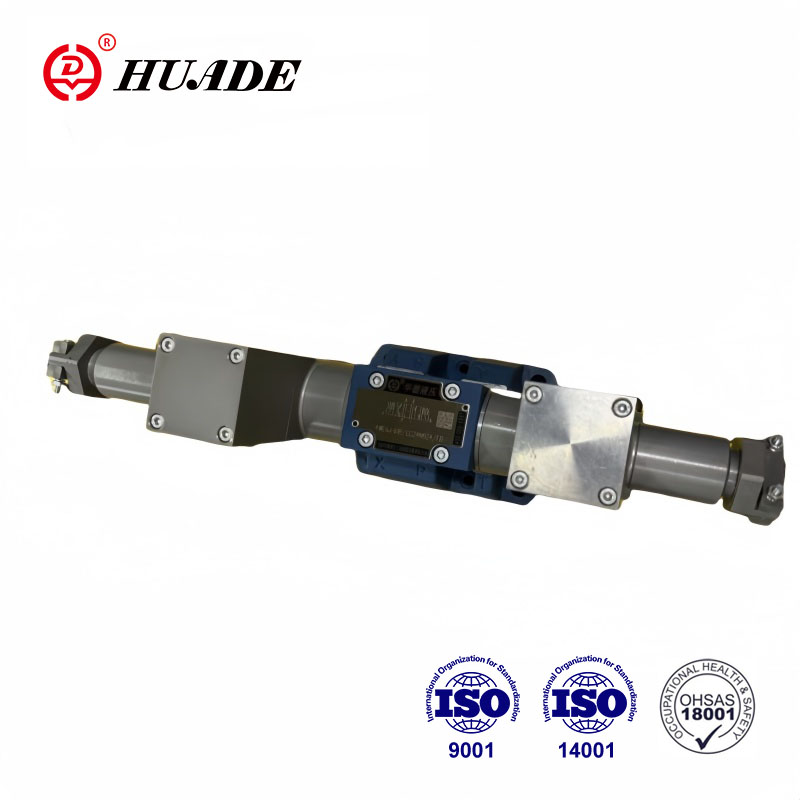

Elektromagnetyczny zawór kierunkowy w wykonaniu przeciwwybuchowym jest urządzeniem kontrolującym kierunek przepływu cieczy za pomocą siły elektromagnetycznej. Seria WE6 przeciwwybuchowa ma specjalną konstrukcję przeciwwybuchową, aby zapewnić, że nie będzie powodować iskier ani wysokich temperatur w środowiskach łatwopalnych i wybuchowych, unikając w ten sposób eksplozji. Ten przeciwwybuchowy zawór elektromagnetyczny służy głównie do kontrolowania kierunku przepływu płynów w układach hydraulicznych lub pneumatycznych w celu zaspokojenia potrzeb różnych warunków pracy.
|
Techndane iczne |
||
|
Pozycja ustalająca |
Fakultatywny | |
| Zakres temperatury otoczenia (℃) | -30 do +50 (uszczelka NBR) | |
| -20 do +50 (uszczelka FKM) | ||
| Waga | Pojedynczy elektromagnes (kg) | 2.6 |
| Podwójne cewki (kg) | 4.3 | |
| Maks. ciśnienie robocze | Przyłącze P, A, B (bar) | 350 |
| Przyłącze T (bar) | 210 | |
| gdy ciśnienie robocze przekracza dopuszczalną wartość, symbole suwaka A i B muszą tworzyć otwór T w celu opróżnienia | ||
| Maks. natężenie przepływu (l/min) | 80 | |
| Przekrój przepływu (pozycja neutralna przełączania) | Wersja Q (mm2) | Około 6% powierzchni nominalnej |
| Wersja W (mm2) | Około 3% powierzchni nominalnej | |
| Płyn | Olej mineralny odpowiedni do uszczelek NBR i FKM | |
| Ester fosforanowy do uszczelnienia FKM | ||
| Zakres temperatury płynu (℃) | -30 do +80 (uszczelka NBR) | |
| -20 do +80 (uszczelka FKM) | ||
| Zakres lepkości mm2/S | 2,8 do 500 | |
| Stopień zanieczyszczenia | Maksymalny dopuszczalny stopień zanieczyszczenia cieczy: Klasa 9. NAS 1638 lub 20/18/15, ISO4406 | |
| Dane elektryczne | ||
| Rodzaj napięcia | DC | |
| Dostępne napięcie (V) | 12, 24, 36, 110 | |
| Dopuszczalne napięcie (odchylenie) % | -15 do +10 | |
| Moc wejściowa (W) | 30 | |
| Tryb pracy elektrozaworu | Ciągła praca | |
| Czas przełączania Zgodnie z ISO 6403 | WŁ. (ms) | 25 do 45 |
| WYŁ. (ms) | 10 do 25 | |
| Częstotliwość przełączana (razy/h) | Do 15 000 | |
| Maks. temperatura cewek (℃) | +150 | |
Cechy:
▶Zawór kierunkowy przeciwwybuchowy sterowany bezpośrednio jest stosowany jako typ standardowy
▶DIN24 340 A na powierzchni montażowej ISO 4401
▶Mokry elektrozawór przeciwwybuchowy prądu stałego
▶Obrotowy elektromagnes przeciwwybuchowy o 90°
▶Przy wymianie cewki nie trzeba otwierać szczelnej komory
Aplikacja:
Przeciwwybuchowe elektromagnetyczne zawory kierunkowe są szeroko stosowane w przemyśle petrochemicznym. W przemyśle petrochemicznym stosuje się je głównie do kontroli kierunku przepływu mediów palnych i wybuchowych, takich jak ropa naftowa i gaz ziemny.
Zawór sterujący kierunkowy typu WE jest zaworem kierunkowym elektromagnesu przeciwwybuchowego służącym do sterowania uruchamianiem, zatrzymywaniem i kierunkiem przepływu płynu olejowego.
Zawory rozdzielające składają się z obudowy (1), jednego lub dwóch elektromagnesów (2), suwaka sterującego (3) i jednej lub dwóch sprężyn powrotnych (4).
W stanie beznapięciowym suwak sterujący (3) utrzymywany jest w położeniu neutralnym lub początkowym za pomocą sprężyn powrotnych (4) (z wyjątkiem suwaków impulsowych). Suwak sterujący (3) jest uruchamiany za pomocą elektromagnesów z mokrym kołkiem (2).
Aby zagwarantować zadowalające działanie, należy zadbać o to, aby komora ciśnieniowa elektromagnesu była wypełniona olejem.
Suwak sterujący (3) jest przesuwany do oczekiwanej pozycji za pomocą elektromagnesu (2) i popychacza (5), co zapewnia swobodny przepływ z P do A i B do T lub P do B i A do T.
Kiedy elektromagnes zabezpieczenia przeciwwybuchowego (2) jest wyłączony, element zaworu sterującego (3) zostaje przesunięty do pozycji wyjściowej za pomocą sprężyny powrotnej (4).
Typ 4WE6...61B/O.. (ograniczone do funkcji A, C i D).
Ten typ zawiera 2 pozycje przełączania i 2 rozdzielacze bez mechanizmu ustalającego, cewkę przeciwwybuchową.
Typ 4WE6...61B/0F... zawór impulsowy (ograniczone do funkcji A, C i D).
Zawiera 2 pozycje przełączania, 2 cewki przeciwwybuchowe i 1 zawór kierunkowy z mechanizmem ustalającym. 2 pozycje przełączania są ustalane oddzielnie, dzięki czemu nie ma potrzeby ciągłego elektryzowania elektromagnesu zabezpieczenia przeciwwybuchowego.
Przepustnica kasetowa
Przepustnica kasetowa jest konieczna, ponieważ rzeczywisty przepływ może być większy niż ograniczenia wydajności zaworu podczas procesu przełączania. Ta przepustnica kasetowa jest umieszczona w kanale P rozdzielacza.
Struktura przeciwwybuchowego zaworu elektromagnetycznego serii WE6
Symbolika
