Proporcjonalny zawór odciążenia ciśnienia dbee-1x

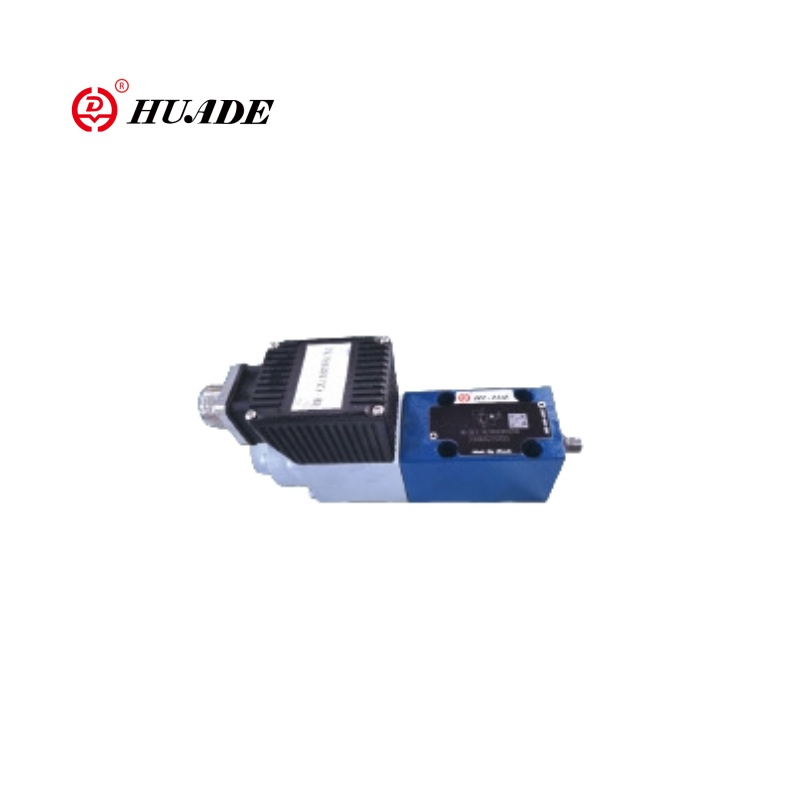

Proporcjonalny zawór pomocy dbee-1x jest napędzany proporcjonalnym elektromagnesem, zawierającym połączenie gwintowane i zdejmowaną cewkę. Integruje kontroler elektroniczny (OBE), umożliwiający bardziej precyzyjną i wygodną kontrolę. Zawór ten służy przede wszystkim do ograniczenia ciśnienia systemu i może nieskończenie ustawić pożądany limit ciśnienia systemu w oparciu o wartości wejściowe elektryczne. Proporcjonalny typ zaworu Dbee-1x spełnia wymagania certyfikowane CE. Proporcjonalny zawór Dbee-1x Huade może zastąpić ten sam model oferowany przez Rexroth.

Parametr produktu proporcjonalnego zaworu zwolnienia ciśnienia dbee-1x

Funkcja produktu i zastosowanie proporcjonalnego zaworu odciążenia ciśnienia dbee-1x

Cechy:

▶ Zawór do ograniczenia ciśnienia systemowego

▶ Uruchamianie za pomocą proporcjonalnych elektromagnesów

▶ W przypadku montażu na płycie lub konstrukcji płyty kanapkowej

▶ Zawór i elektronika kontrolna z jednego źródła

▶ Rodzaje HD-DBEE ze zintegrowaną elektroniką kontrolną

① Płynne rozprzestrzenianie się krzywej charakterystycznej wartości wartości polecenia

② niezależnie regulowane rampy w górę i w dół

Aplikacja:

Proporcjonalny zawór pomocy dbee-1x ma szerokie perspektywy zastosowań w różnych dziedzinach, takich jak maszyny inżynieryjne, sprzęt metalurgiczny, budowa statków i tak dalej.

Funkcja i sekcja proporcjonalnego zaworu zwolnienia ciśnienia dbee-1x

Proporcjonalne zawory zwolnienia ciśnienia, typy HD-DBE są uruchamiane za pomocą proporcjonalnego elektromagnesu. Zawory te służą do ograniczenia ciśnienia systemowego. Dzięki tym zaworom możliwe jest stopnie dostosować ciśnienie systemowe, które ma być ograniczone, w odniesieniu do wartości polecenia elektrycznego.

Zawory te w zasadzie składają się z proporcjonalnego elektromagnesu (1), obudowy (2), naboju zaworu (3), szpuli (4) i pilotażowego Poppet (8). Proporcjonalny elektromagnes proporcjonalnie przekształca prąd elektryczny w siłę mechaniczną. Wzrost prądu powoduje odpowiedni wzrost siły elektromagnesu. Elektromagniczna komora twornika jest wypełniona płynem hydraulicznym i jest zrównoważona ciśnieniem. Ustawienie ciśnienia systemowego jest przeprowadzane za pomocą proporcjonalnych elektromagnesów (1) w odniesieniu do wartości polecenia. Ciśnienie wynikające z systemu w porcie P działa po prawej stronie szpuli (4). Jednocześnie ciśnienie systemowe działa za pomocą linii kontrolnej (6), która jest wyposażona w otwór (5) po obciążeniu sprężyny szpuli (4). Poprzez dalszą Rifice (7) ciśnienie systemowe działa na pilotażowym poppecie (8) w stosunku do siły proporcjonalnego elektromagnesu (1). Gdy ciśnienie systemowe osiągnie wartość przed ustaleniem, pilotowy poppet (8) unosi z siedzenia. W zależności od modelu olej pilotażowy może teraz spływać zewnętrznie przez port A (y) lub wewnętrznie do zbiornika, ma to wpływ na ograniczenie ciśnienia na sprężyną stronę szpuli (4). Jeśli ciśnienie systemowe nadal wzrośnie nieznacznie, wówczas wyższe ciśnienie po prawej stronie szpuli pchnie szpulę w lewo do pozycji sterującej P do T. Przy minimalnym prądu sterowania -odpowiadający wartości polecenia zero -zostanie ustawione minimalne ciśnienie rozstrzygane.

Struktura proporcjonalnego zaworu zwolnienia ciśnienia DBE-1x

Struktura proporcjonalnego zaworu zwolnienia ciśnienia dbee-1x

Jeśli chodzi o projekt funkcjonalny, zasadniczo odpowiada proporcjonalnym zaworom odniesienia DBE. Jedyną różnicą jest to, że proporcjonalny elektromagnes jest wyposażony w obudowę ⑩, w której budowany jest kontroler elektroniczny. Zasilacz i ustawione napięcie punktowe są odbierane za pomocą złącza wtyczki (11).

Ustalona krzywa charakterystyczna punktowa jest ustawiona przez producenta w oparciu o zasadę minimalnych tolerancji produkcyjnych. Czasy rampy dla wzrostu i spadku ciśnienia można niezależnie dostosować przy użyciu odpowiednich potencjometrów.

Symbol proporcjonalnego zaworu zwolnienia ciśnienia dbee-1x
