Zawory typu 4WRKE są dwustopniowymi rozdzielaczami proporcjonalnymi. Kontrolują kierunek i wielkość przepływu. Stopień główny jest sterowany pozycyjnie, dzięki czemu położenie suwaka sterującego jest niezależne od sił przepływu także w przypadku większych przepływów. Po wprowadzeniu technologii oraz niezależnych badaniach i rozwoju produkty zaworów proporcjonalnych marki Huade charakteryzują się stabilną wydajnością i wysoką jakością.
| Hydrauliczny | |||||
| Rozmiar | 10 | 16 | 25 | 32 | |
| Ciśnienie robocze | Zawór sterujący pilotem (MPa) Zasilanie olejem sterującym | 2,5 ~ 31,5 | |||
| Zawór główny, przyłącza P, A, B (MPa) | 31.5 | 35 | 35 | 35 | |
| Ciśnienie powrotne (MPa) | Spust oleju sterującego, zewnętrzny | 31.5 | 25 | 25 | 25 |
| Spust oleju sterującego, wewnętrzny | ＜1 | ||||
| Port Y | ＜1 | ||||
| Przepływ nominalny q ± 10% przy △p = 1 MP (L/min) | 25 50 90 | 125 180 | 220 350 | 400 600 | |
| Przepływ głównego zaworu (maks. dopuszczalny) (L/min) | 170 | 460 | 870 | 1600 | |
| Przepływ oleju sterującego na porcie X lub Y ze stopniowaną formą sygnału wejściowego od 0 do 100% (L/min) | 4.1 | 8.5 | 11.7 | 13.0 | |
| Histereza (%) | ≤1 | ||||
| Czułość odpowiedzi (%) | ≤0,5 | ||||
| Precyzja filtrowania (μm) | ≤20 | ||||
| Płyn pod ciśnieniem | Olej mineralny Ester fosforanowy | ||||
| Średnia lepkość (mm2/s) | 20 ~ 380 | ||||
| Zakres temperatury płynu pod ciśnieniem (℃) | -20 ~ 70 | ||||
| Waga (kg) | 8.7 | 11.2 | 16.8 | 31.5 | |
| Dane elektryczne | |
| Ochrona zaworów zgodnie z DIN 40 050 | IP65 |
| Typ napięcia | DC |
| Typ sygnału | Analog |
| Moc, maks. (W) | 72 (średnio = 24 W) |
| Podłączenie elektryczne | Z wtyczką komponentową zgodną z E DIN 43 563-AM6 |
| Złącze wtykowe zgodne z E DIN 43 563-BF6-3 | |
| Elektronika sterująca | Zintegrowany z zaworem |
Cechy:
▶Sterowany pilotem 2-stopniowy proporcjonalny zawór kierunkowy z elektrycznym sprzężeniem zwrotnym położenia głównego suwaka sterującego i zintegrowaną elektroniką (OBE);
▶Kontrola kierunku i wielkości przepływu
▶Obsługa za pomocą elektromagnesów proporcjonalnych
▶Montaż płytowy: Schemat przyłączy zgodny z normą IS0 4401
▶Główny suwak sterujący umieszczony centralnie na sprężynie
▶Elektryczny sygnał zwrotny położenia
▶Zawór sterujący pilotem: Jednostopniowy proporcjonalny zawór kierunkowy
▶Scena główna z kontrolą pozycji
Aplikacja:
Do sterowania kierunkiem i przepływem służy proporcjonalny zawór kierunkowy 4WRKE-3X.
Zawory składają się głównie z pilota sterującego (1), obudowy (8), głównego suwaka sterującego (7), pokryw (5 i 6), sprężyny centrującej (4), indukcyjnego przetwornika położenia (9) i zawór redukcyjny ciśnienia (3). W przypadku braku sygnału wejściowego główny suwak sterujący (7) będzie utrzymywany w położeniu środkowym za pomocą sprężyny centrującej (4). Zarówno zmiana położenia głównego suwaka sterującego (7), jak i zmiana wartości zadanej na złączu sumującym wzmacniacza wytwarzają napięcie różnicowe. Podczas porównywania wartości zadanej i rzeczywistej, za pomocą elektroniki określana jest możliwa odchyłka regulacji, a elektromagnes proporcjonalny pilota zaworu sterującego (1) jest zasilany prądem. Prąd indukuje siłę w elektromagnesie, który uruchamia suwak sterujący za pomocą tłoka umieszczonego w rzędzie. Przepływ wyzwolony poprzez przekroje sterujące powoduje regulację głównego suwaka sterującego. Główny suwak sterujący (7) z rdzeniem o wartości indukcyjnej odpowiada wartości zadanej. W stanie wyregulowanym główny suwak sterujący (7) jest wyważony i utrzymywany w tym położeniu przymocowany do niego przetwornik (9) przemieszcza się aż do położenia sterującego. Skok suwaka sterującego i otwór sterujący zmieniają się proporcjonalnie do wartości zadanej. Elektronika sterująca jest zintegrowana z zaworem. Dzięki regulacji zaworów i elektroniki odchyłki w produkcji seryjnej urządzeń są utrzymywane na niskim poziomie. Nie wolno dopuścić do opróżnienia przewodów zbiornika; w przypadku odpowiednich warunków montażowych (ciśnienie przeciwwagi ok. 0,2 MPa) należy zamontować zawór napięcia wstępnego.
Symbol proporcjonalnego zaworu kierunkowego 4WRKE-3X

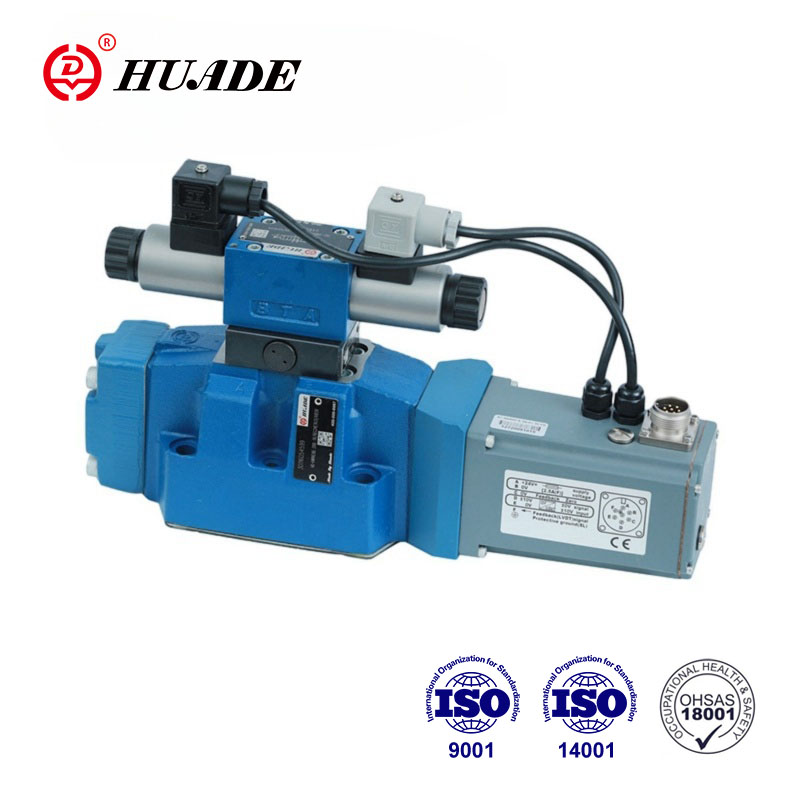

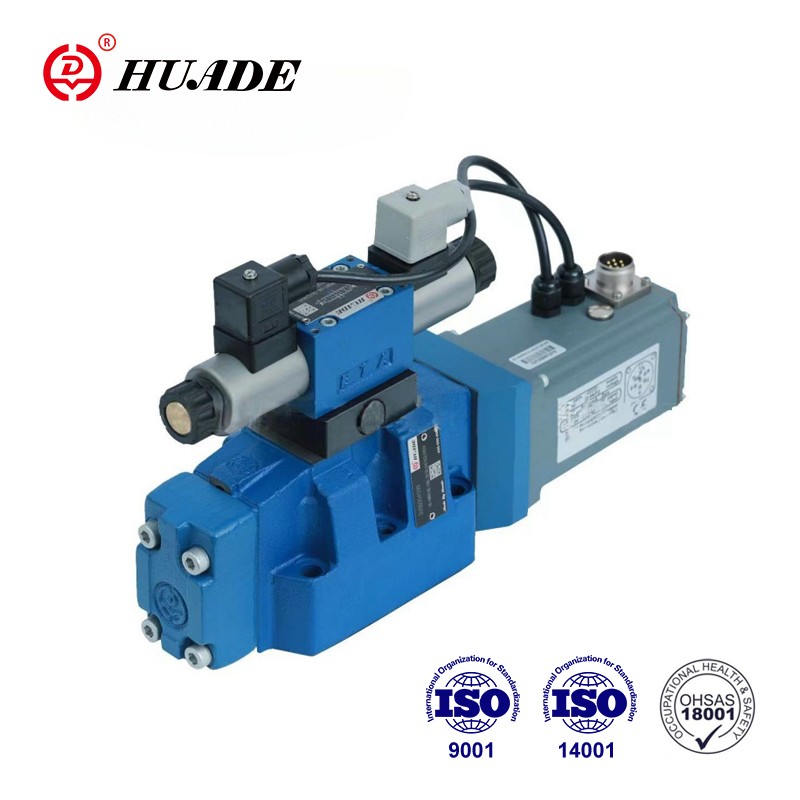

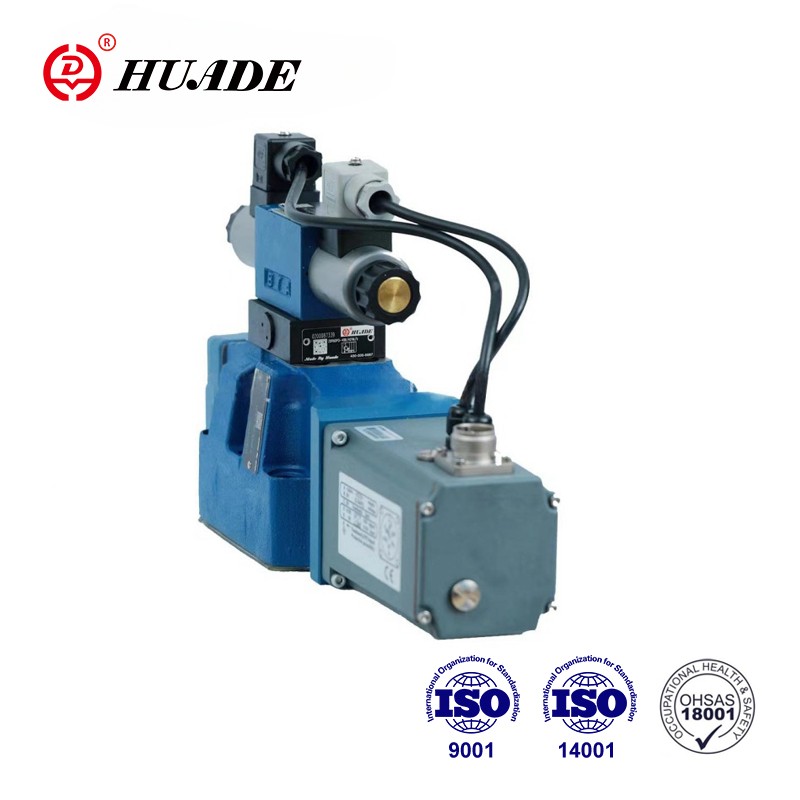

Pakiet Proporcjonalny zawór kierunkowy 4WRKE-3X
