Jak dostosować zawór sterujący przepływem?

Zawory sterujące przepływemsą niezbędnymi komponentami w niezliczonych zastosowaniach przemysłowych, od procesów produkcyjnych po systemy HVAC. Te krytyczne urządzenia regulują szybkość przepływu płynów poprzez rurociągi, zapewniając optymalną wydajność i wydajność systemu. Zrozumienie, jak prawidłowo dostosować zawory sterujące przepływem ma kluczowe znaczenie dla utrzymania stabilności systemu, zapobiegania uszkodzeniu sprzętu i osiągnięciu pożądanych parametrów operacyjnych.

Zrozumienie zasad zastawek kontroli przepływu

Przed zanurzeniem się w procedury regulacji ważne jest, aby zrozumieć, co robią zawory sterujące przepływem i jak działają. Zawory kontrolne przepływu ograniczają lub pozwalają przepłynąć płynów przez rurociąg poprzez zmianę wielkości otworu przepływowego. Ta regulacja jest osiągana dzięki różnym wzorom zaworów, w tym zaworów kulkowych, zaworach igieł, zaworach kulowych i zaworach motyli, z których każda dostosowana do określonych zastosowań i wymagań przepływu.

Podstawową funkcją tych zaworów jest utrzymanie spójnych prędkości przepływu niezależnie od zmian ciśnienia. Ta cecha sprawia, że nie są one nieocenione w procesach, w których precyzyjna kontrola przepływu jest niezbędna, takich jak systemy przetwarzania chemicznego, obróbka wody i dostarczanie paliwa.

Rodzaje zaworów kontroli przepływu i ich metody regulacji

Ręczne zawory sterujące przepływem

Ręczne zawory sterujące przepływem są najprostsze do dostosowania. Zawory te mają koło ręczne lub dźwignię, która bezpośrednio kontroluje pozycję zaworu. Dostosowanie polega na obróceniu koła ręcznego w celu zmniejszenia przepływu lub przeciwnie do ruchu wskazówek zegara w celu zwiększenia przepływu. Kluczem do pomyślnej ręcznej regulacji jest dokonywanie stopniowych zmian i umożliwienie systemowi stabilizacji między regulacjami.

Podczas regulacji zaworów ręcznych zacznij od małych przyrostów - zwykle nie więcej niż ćwierć obrotu na raz. Takie podejście zapobiega nagłym zmianom ciśnienia, które mogłyby uszkodzić sprzęt niższy lub stworzyć niestabilność systemu. Zawsze monitoruj odczyty ciśnienia i przepływu systemu podczas regulacji, aby upewnić się, że osiągasz pożądane wyniki.

Automatyczne zawory sterujące przepływem

Automatyczne zawory sterujące przepływem wykorzystują siłowniki zasilane przez sprężone powietrze, energię elektryczną lub ciśnienie hydrauliczne do regulacji pozycji zaworu. Zawory te często obejmują pozycję, które zapewniają informacje zwrotne w celu zapewnienia dokładnego pozycjonowania. Dostosowanie automatycznych zaworów zazwyczaj obejmuje modyfikowanie sygnałów sterowania lub punktów ustalonych zamiast ręcznego obracania komponentów.

W przypadku siłowników pneumatycznych regulacja może wymagać zmiany sygnału ciśnienia powietrza na siłownik. Siłowniki elektryczne mogą wymagać modyfikacji napięcia kontrolnego, podczas gdy siłowniki hydrauliczne wymagają korekty ciśnienia hydraulicznego. Zawsze zapoznaj się z specyfikacjami producenta, aby uzyskać odpowiednie zakresy sygnału i procedury regulacji.

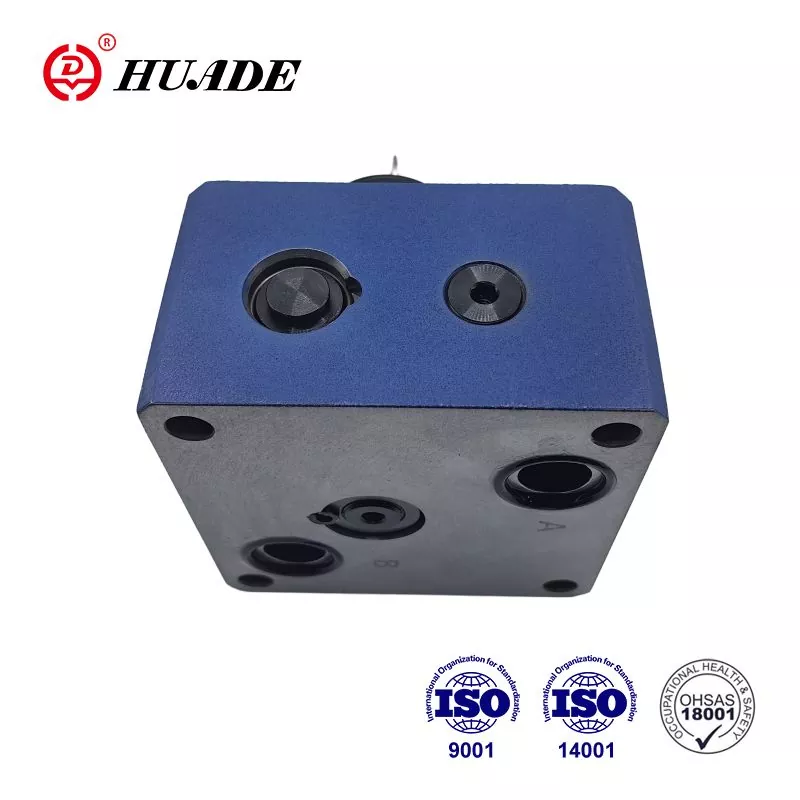

Kompensowane przez ciśnienie zawory sterujące przepływem

Zawory kompensowane przez ciśnienie automatycznie dostosowują się do utrzymania stałego prędkości przepływu pomimo zmian ciśnienia. Te wyrafinowane urządzenia obejmują mechanizmy wewnętrzne reagujące na zmiany ciśnienia. Regulacja zwykle obejmuje ustawienie pożądanego natężenia przepływu za pomocą śruby regulacyjnej lub pokrętła, która zmienia napięcie sprężynowe lub rozmiar kryzy w zaworze.

Procedury regulacji krok po kroku

Przygotowanie wstępne

Przed rozpoczęciem regulacji zaworów upewnij się, że masz niezbędne narzędzia i sprzęt bezpieczeństwa. Obejmuje to odpowiednie klucze, wskaźniki ciśnieniowe, liczniki przepływowe i osobisty sprzęt ochronny. Przejrzyj dokumentację producenta zaworu, aby zrozumieć określone procedury dostosowania i środki ostrożności bezpieczeństwa.

Sprawdź, czy system działa w normalnych warunkach i że wszystkie protokoły bezpieczeństwa są na miejscu. Sprawdź, czy zawory izolacyjne są odpowiednio ustawione i że systemy obejściowe są dostępne w razie potrzeby. Dokumentuj prądowe prędkości przepływu i odczyty ciśnienia jako pomiary wyjściowe.

Wstępna ocena i pomiary wyjściowe

Zacznij od rejestrowania prądowych parametrów systemu, w tym natężenia przepływu, ciśnienia w górę, ciśnienia niższego szczebla i temperatury. Te podstawowe dane pomagają zrozumieć bieżącą wydajność zaworu i zapewniają punkty odniesienia dla skuteczności regulacji.

Sprawdź bieżący wskaźnik położenia zaworu, jeśli jest dostępny. Wiele zaworów obejmuje markery pozycji lub skale, które pokazują stopień otwarcia. Informacje te są cenne dla zrozumienia, ile może być potrzebne, i w razie potrzeby powrót do pierwotnej pozycji.

Dokonywanie korekt

Rozpocznij korekty od małych, przyrostowych zmian. W przypadku zaworów ręcznych zacznij od przyrostów ćwierć skrętu i obserwuj odpowiedź systemu. Pozwól odpowiedniemu czasowi między regulacjami systemu ustabilizowania się - zwykle zajmuje to kilka minut, ale może się różnić w zależności od wielkości układu i charakterystyk płynów.

Monitoruj prędkości przepływu w sposób ciągły podczas regulacji za pomocą skalibrowanych liczników przepływów. Porównaj rzeczywiste prędkości przepływu z pożądanymi punktami zadaniami i w razie potrzeby wprowadzaj dodatkowe korekty. Pamiętaj, że odpowiedź zaworu nie zawsze jest liniowa, więc zmiany przepływu mogą nie być proporcjonalne do zmian położenia zaworu.

Dostrojenia i optymalizacja

Po osiągnięciu w przybliżeniu pożądanego natężenia przepływu rozpocznij dopracowanie regulacji. Ta faza wymaga cierpliwości i starannej obserwacji zachowania systemu. Dokonaj mniejszych korekt i daj więcej czasu na stabilizację między zmianami.

Zwróć uwagę na fluktuacje ciśnienia systemu i stabilność przepływu. Nadmierne spadki ciśnienia przez zawór mogą wskazywać na nadmierne rejestrowanie, podczas gdy nieodpowiednia różnica ciśnienia może sugerować niewystarczającą kontrolę przepływu. Celem jest osiągnięcie stabilnego, kontrolowanego przepływu z pożądaną prędkością przy jednoczesnym utrzymaniu odpowiednich ciśnień systemowych.

Common Adjustment Challenges and Solutions

Polowanie na zawory lub oscylacja

Polowanie na zawory występuje, gdy zawór w sposób ciągły dostosowuje pozycję w odpowiedzi na fluktuacje systemu, tworząc niestabilne warunki przepływu. Problem ten często wynika z niewłaściwych ustawień wzmocnienia w automatycznych zaworach lub nieodpowiedniego tłumienia systemu. Rozwiązania obejmują regulację ustawień wzmocnienia kontrolera, dodanie otworów lub instalację zbiorników akumulatora w celu płynnej odpowiedzi systemu.

Nieodpowiedni zakres kontroli przepływu

Niektóre zawory mogą nie zapewniać wystarczającego zakresu kontroli przepływu dla określonych zastosowań. Ograniczenie to może przejawiać się jako niezdolność do osiągnięcia bardzo niskich prędkości przepływu lub nadmiernego spadku ciśnienia przy wysokich prędkościach przepływu. Rozwiązania obejmują instalowanie różnych wykończeń zaworów, użycie wielu zaworów w konfiguracjach szeregowych lub równoległych lub wybór zaworów o różnych charakterystykach przepływu.

Rozważania dotyczące spadku ciśnienia

Nadmierny spadek ciśnienia zaworów kontroli przepływu może zmniejszyć wydajność systemu i powodować problemy operacyjne. Podczas regulacji zaworów monitoruj różnicę ciśnienia i upewnij się, że pozostaje on w akceptowalnych granicach. Jeśli spadek ciśnienia staje się nadmierny, rozważ instalację większych zaworów lub przy użyciu różnych konstrukcji zaworów o lepszych charakterystykach przepływu.

Konserwacja i monitorowanie najlepszych praktyk

Regularna konserwacja jest niezbędna do optymalnej wydajności zaworu sterującego przepływem. Ustal rutynowe harmonogramy kontroli w celu sprawdzenia zużycia, korozji lub uszkodzeń, które mogą wpływać na operację zaworu. Wyczyść lub wymień elementy zaworu zgodnie z zaleceniami producentów.

W miarę upływu czasu wdrażaj systemy monitorowania ciągłego, aby śledzić wydajność zaworu. To monitorowanie pomaga zidentyfikować stopniowe zmiany charakterystyki zaworu i zapewnia wczesne ostrzeżenie o potencjalnych problemach. Nowoczesne cyfrowe systemy sterowania mogą rejestrować pozycję zaworu, prędkości przepływu i odczytów ciśnienia do analizy i rozwiązywania problemów.

Rozważania bezpieczeństwa podczas korekty

Zawsze priorytetowo traktuj bezpieczeństwo podczas regulacji zaworów sterujących przepływem. Upewnij się, że podczas pracy nad systemami pod ciśnieniem przestrzegane są odpowiednie procedury blokady/znacznika. Użyj odpowiedniego sprzętu ochronnego osobistego i postępuj zgodnie z protokołami bezpieczeństwa firmy.

Uważaj na potencjalne zagrożenia związane z kontrolowanymi płynami. Niektóre zastosowania obejmują niebezpieczne chemikalia, wysokie temperatury lub wysokie ciśnienia, które wymagają specjalnych środków ostrożności. Nigdy nie przekraczają ocen ciśnienia zaworu lub temperatury robocze podczas procedur regulacji.

Prawidłowa regulacja zaworu kontroli przepływu jest zarówno sztuką, jak i nauką, która wymaga zrozumienia zasad zastawki, starannej obserwacji zachowania systemu i cierpliwości podczas procesu regulacji. Sukces zależy od metodycznych podejść, dokładnych pomiarów i dbałości o protokoły bezpieczeństwa.

Regularna konserwacja i monitorowanie zapewniają dalszą optymalną wydajność i pomaga zapobiegać kosztownym awarie systemu. Niezależnie od tego, czy pracuje z zaworami ręcznymi, czy automatycznymi, kluczowe zasady pozostają spójne: dokonuj stopniowych regulacji, monitoruj reakcję systemu i priorytetyzuj bezpieczeństwo w całym procesie.

Postępując zgodnie z niniejszymi wytycznymi i utrzymując skupienie się na systematycznych podejściach do regulacji zaworów, operatorzy mogą osiągnąć precyzyjną kontrolę przepływu, która zwiększa wydajność i niezawodność systemu. Pamiętaj, że każdy system jest wyjątkowy, a procedury regulacji mogą wymagać dostosowania do określonych zastosowań i warunków pracy.
