Układy hydrauliczne napędzają wszystko, od sprzętu budowlanego po maszyny fabryczne. Sercem tych systemów są zawory sterujące przepływem — małe, ale potężne elementy kontrolujące szybkość przepływu płynu hydraulicznego w układzie. Pomyśl o nich jak o kontrolerach ruchu w świecie hydraulicznym.
Ale czym dokładnie są te zawory i dlaczego jest tak wiele różnych typów? Rozbierzmy to w prostych słowach.
Do czego właściwie służą zawory sterujące przepływem hydraulicznym?
Wyobraź sobie, że podlewasz ogród za pomocą węża. Po ściśnięciu dyszy wypływa mniej wody, a zraszacz działa wolniej. Kiedy je otworzysz, przepływa więcej wody i wszystko porusza się szybciej. Zawory sterujące przepływem hydraulicznym działają w ten sam sposób — kontrolują ilość płynu przepływającego przez układ, co kontroluje prędkość ruchu cylindrów hydraulicznych i silników.
Zawory te są kluczowe, ponieważ:
• Kontroluj prędkość sprzętu hydraulicznego
• Zapobiegaj nagłym, gwałtownym ruchom, które mogłyby uszkodzić przedmiot
• Oszczędzaj energię, używając odpowiedniej ilości płynu
• Zapewnij bezpieczeństwo operatorom, zapewniając płynną pracę
Główne typy hydraulicznych zaworów sterujących przepływem
1. Nieskompensowane zawory sterujące przepływem
Czym są:Są to najprostsze rodzaje - w zasadzie regulowane ograniczenia w linii cieczy.
Jak działają:Mają mały otwór (zwany kryzą), który można powiększyć lub zmniejszyć. Większe otwarcie oznacza większy przepływ. To jak regulacja otworu na końcówce węża ogrodowego.
Typy obejmują:
• Zawory iglicowe- Użyj ostrej igły, aby precyzyjnie kontrolować mały otwór
• Zawory dławiące- Mają różne kształty (kulki, rękawy), aby dostosować przepływ
• Zawory liniowe- Małe, kompaktowe zawory, które pasują bezpośrednio do przewodu cieczy
Dobre punkty:
- Proste i tanie
- Łatwy w instalacji i naprawie
- Idealny do podstawowych prac
Niezbyt dobrze:
- Przepływ zmienia się wraz ze zmianą ciśnienia
- Mało precyzyjne
- Nie działają dobrze, gdy obciążenia ciągle się zmieniają
Najlepiej stosować do:Proste zastosowania, w których ciśnienie pozostaje dość stałe, np. systemy smarowania lub podstawowe obwody chłodzenia.
2. Zawory sterujące przepływem z kompensacją ciśnienia
Czym są:Inteligentne zawory, które automatycznie dostosowują się, aby utrzymać stały przepływ nawet przy zmianach ciśnienia.
Jak działają:Posiadają wbudowany „kompensator”, który wyczuwa zmiany ciśnienia i automatycznie reguluje otwarcie. To jak mieć automatyczny kran, który zawsze zapewnia ten sam przepływ wody, niezależnie od tego, co dzieje się w innym miejscu budynku.
Dwa główne typy:
• Restrykcyjne (dwukierunkowe)- Kontroluje cały przepływ do sprzętu
• Obejście (trójdrożne)- Wysyła dodatkowy przepływ z powrotem do zbiornika, aby zapewnić odpowiednią ilość środka dopływającego do sprzętu
Dobre punkty:
- Przepływ pozostaje stały nawet przy zmianie obciążenia
- Bardzo precyzyjny (dokładność w granicach 3-5%)
- Świetnie nadaje się do ciężkich prac
Niezbyt dobrze:
- Bardziej skomplikowane i droższe
- Większy i wymagający większej konserwacji
Najlepiej stosować do:Prace precyzyjne, takie jak robotyka, dźwigi i obrabiarki, gdzie wymagana jest precyzyjna kontrola prędkości.
3. Kierunkowe zawory sterujące
Czym są:Zawory te kontrolują kierunek przepływu płynu, a nie tylko jego ilość.
Jak działają:Działają jak zwrotnice kolejowe, które kierują płyn różnymi drogami. Chociaż ich głównym zadaniem nie jest kontrola przepływu, wpływają na przepływ poprzez otwieranie i zamykanie różnych tras.
Główne typy:
• Zawory suwakowe- Użyj elementu przesuwnego, aby skierować przepływ przez wiele portów
• Zawory kulowe- Obracaj kulę z otworami, aby otwierać lub zamykać ścieżki przepływu
• Zawory motylkowe- Użyj obrotowej tarczy do szybkiego włączania/wyłączania
Dobre punkty:
- Bardzo wszechstronne w przypadku złożonych systemów
- Zawory kulowe uszczelniają wyjątkowo dobrze
- Zawory motylkowe działają szybko i są lekkie
Niezbyt dobrze:
- Nie nadaje się do precyzyjnej kontroli przepływu
- Zawory kulowe i motylkowe nie nadają się do precyzyjnej regulacji
Najlepiej stosować do:Systemy z wieloma cylindrami, zastosowania z odcięciem pod wysokim ciśnieniem i duże systemy rurociągów.
4. Specjalistyczne zawory sterujące przepływem
Czym są:Zawory przeznaczone do określonych zadań.
Typy obejmują:
• Sprawdź zawory- Pozwól, aby płyn płynął tylko w jedną stronę (jak drzwi jednokierunkowe)
• Zawory rozdzielające przepływ- Podziel przepływ, aby wiele cylindrów poruszało się z tą samą prędkością
• Zawory priorytetowe- Upewnij się, że ważne obwody najpierw dostaną płyn
Jak działają:Każdy typ ma swój własny, specjalny projekt. Zawory zwrotne wykorzystują sprężyny i kulki do blokowania przepływu wstecznego. Dzielniki przepływu wykorzystują przekładnie lub specjalne szpule do równomiernego podziału przepływu.
Dobre punkty:
- Idealne do konkretnych zadań
- Zawory zwrotne są proste i niezawodne
- Dzielniki przepływu zapewniają precyzyjną synchronizację
Niezbyt dobrze:
- Dobre tylko w jednym konkretnym celu
- Może wymagać specjalnej konfiguracji lub kalibracji
Najlepiej stosować do:Zapobieganie przepływowi zwrotnemu, synchronizacja wielu cylindrów i zapewnienie priorytetu systemom krytycznym.
5. Zawory proporcjonalne i serwo
Czym są:Zawory high-tech sterowane komputerowo lub sygnałami elektronicznymi.
Jak działają:Zamiast ręcznej regulacji, zawory te reagują na sygnały elektryczne. Pomyśl o nich jak o przepustnicy we współczesnym samochodzie – im mocniej naciśniesz pedał, tym więcej paliwa przepłynie.
Dwa typy:
• Zawory proporcjonalne- Dostosuj przepływ w oparciu o sygnały elektryczne
• Zawory serwo- Ultraprecyzyjne zawory z systemami sprzężenia zwrotnego zapewniającymi doskonałą kontrolę
Dobre punkty:
- Niezwykle precyzyjny
- Można szybko zmienić
- Idealny do systemów zautomatyzowanych
Niezbyt dobrze:
- Bardzo drogie
- Skomplikowany w instalacji i utrzymaniu
- Potrzebujesz bardzo czystego płynu (brud może łatwo je uszkodzić)
Najlepiej stosować do:Zastosowania o wysokiej precyzji, takie jak wtryskarki, sprzęt lotniczy i systemy testujące.
6. Zawory inteligentne i cyfrowe
Czym są:Najnowsza technologia - zawory z wbudowanymi czujnikami i sterowaniem komputerowym.
Dwa typy:
• Inteligentne zawory- Posiadaj czujniki monitorujące ciśnienie, temperaturę i przepływ, a także łączność z Internetem
• Zawory cyfrowe- Użyj wielu zaworów włączających/wyłączających współpracujących ze sobą, aby uzyskać precyzyjną kontrolę przepływu
Jak działają:Inteligentne zawory wykorzystują sztuczną inteligencję do automatycznej regulacji i mogą wysyłać dane do telefonu lub komputera. Zawory cyfrowe łączą wiele prostych zaworów włączających/wyłączających, aby działać jak jeden precyzyjny zawór.
Dobre punkty:
- Potrafi zdiagnozować własne problemy
- Bardzo niezawodny i wydajny
- Można sterować zdalnie
Niezbyt dobrze:
- Początkowo bardzo drogie
- Potrzebujesz systemów komputerowych do prawidłowego działania
Najlepiej stosować do:Nowoczesne fabryki, zautomatyzowane linie produkcyjne i systemy, w których chcesz wszystko zdalnie monitorować.

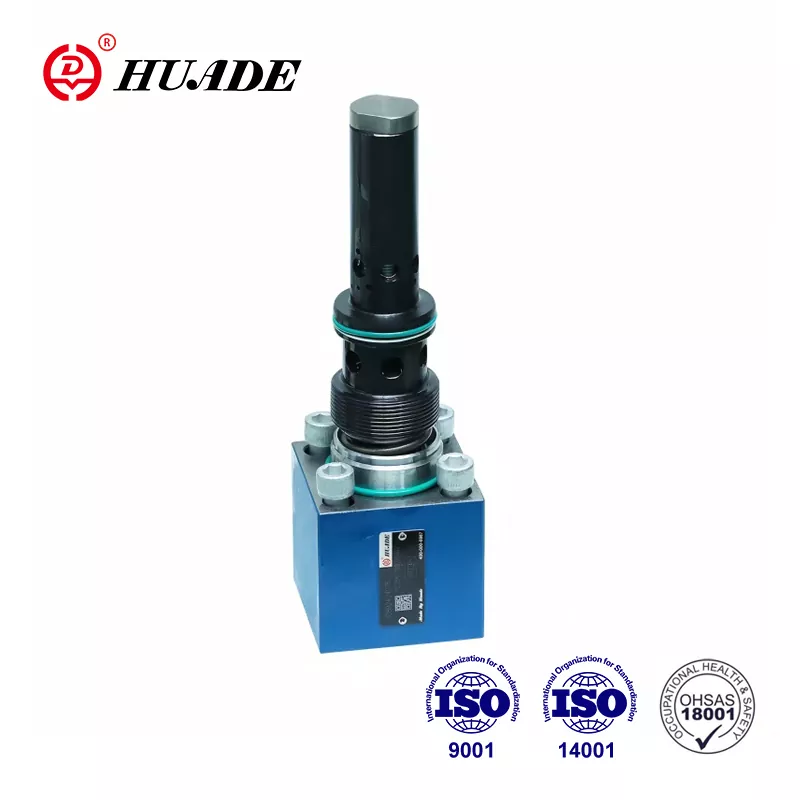

7. Zawory kasetowe
Czym są:Zawory modułowe wkręcane w specjalne bloki zwane kolektorami.
Jak działają:Zamiast łączyć zawory z rurami, zawory te pasują do wywierconych bloków. To jak budowanie z klocków LEGO zamiast łączenia poszczególnych elementów rurkami.
Dobre punkty:
- Bardzo kompaktowy - oszczędza miejsce
- Mniej połączeń oznacza mniej wycieków
- Potrafi tworzyć złożone systemy sterowania na małych przestrzeniach
Niezbyt dobrze:
- Potrzebujesz specjalnie zaprojektowanych bloków kolektorów
- Wyższy koszt początkowej konfiguracji
Najlepiej stosować do:Sprzęt budowlany, kompaktowe maszyny fabryczne i systemy morskie, w których przestrzeń jest ograniczona.
Jak wybrać odpowiedni zawór
Wybór odpowiedniego zaworu zależy od kilku czynników:
Twoje potrzeby w zakresie przepływu:Ile płynu potrzebujesz do przeniesienia? Małe zawory iglicowe działają przy niskim przepływie, podczas gdy duże zawory motylkowe obsługują ogromne ilości.
Wymagania dotyczące ciśnienia:Upewnij się, że zawór wytrzyma ciśnienie w systemie. Większość układów hydraulicznych pracuje pod ciśnieniem 200-700 barów (około 3000-10000 PSI).
Jak dokładny musisz być?Do prostych zadań można wykorzystać podstawowe zawory nieskompensowane. Prace precyzyjne wymagają zaworów z kompensacją ciśnienia lub serwozaworów.
Twój budżet:Podstawowe zawory kosztują mniej, ale nie są tak precyzyjne. Zaawansowane technologicznie zawory kosztują więcej, ale zapewniają lepszą wydajność.
Dostępne miejsce:Wąskie przestrzenie mogą wymagać zaworów nabojowych lub kompaktowych zaworów liniowych.
Konserwacja:Zastanów się, jak często chcesz serwisować zawory. Zawory cyfrowe wymagają mniej konserwacji, ale kosztują więcej na początku.
Wskazówki dotyczące instalacji
Wejście licznika i wyjście licznika:Można zainstalować zawory sterujące przepływem, aby kontrolować przepływ płynu do cylindra (dopływ licznika) lub wypływanie (odpływ licznika). Odmierzanie jest zwykle lepsze, ponieważ zapobiega uciekaniu ładunku.
Filtrowanie:Zawsze instaluj filtry przed zaworami. Brudny płyn to zabójca numer jeden zaworów hydraulicznych.
Zawory obejściowe:Zainstaluj zawory obejściowe, aby móc serwisować zawory sterujące przepływem bez wyłączania całego systemu.
Typowe zastosowania
Różne zawory sprawdzają się najlepiej w różnych sytuacjach:
Konkluzja
Zawory sterujące przepływem hydraulicznym mogą wydawać się skomplikowane, ale wszystkie wykonują tę samą podstawową pracę – kontrolują prędkość ruchu elementów w układzie hydraulicznym. Kluczem jest dopasowanie odpowiedniego typu zaworu do konkretnych potrzeb.
Zacznij od tych pytań:
- Jak dokładny muszę być?
- Jaki jest mój budżet?
- Ile mam miejsca?
- Czy potrzebuję zdalnego sterowania lub monitorowania?
W prostych zastosowaniach często można zastosować podstawowe, niedrogie zawory. Złożona lub precyzyjna praca może uzasadniać dodatkowy koszt zaawansowanych zaworów.
Pamiętaj, że najtańszy zawór nie zawsze jest najlepszym wyborem, jeśli nie spełnia swojej roli prawidłowo. Ale nie musisz też kupować najdroższego zaworu, jeśli prosty będzie działał dobrze.
Kluczem jest zrozumienie potrzeb systemu i dopasowanie ich do odpowiedniej technologii zaworów. W razie wątpliwości należy skonsultować się ze specjalistą ds. hydrauliki, który pomoże w dokonaniu najlepszego wyboru dla konkretnego zastosowania.
Niezależnie od tego, czy budujesz prostą prasę hydrauliczną, czy złożoną zautomatyzowaną linię fabryczną, znajdziesz zawór kontroli przepływu, który idealnie sprawdzi się w Twoim przypadku. Sztuką jest wiedzieć, który wybrać.
