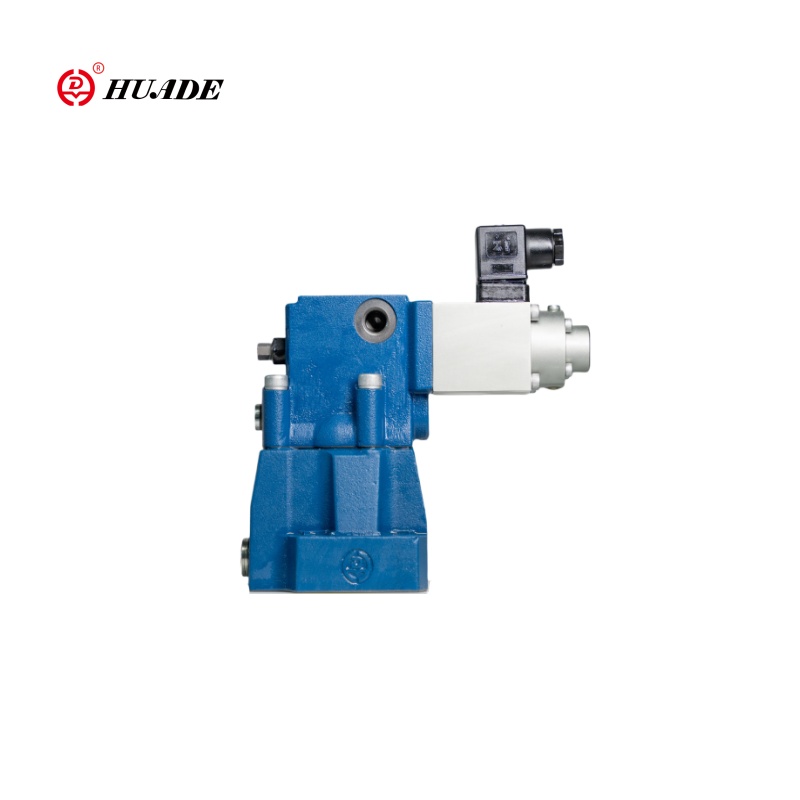

Proporcjonalne zawór zmniejszający ciśnienie DREM

Pilotowy elektromagnetyczny zawór redukujący ciśnienie typu Huade'a Huade ma strukturę zaworu stożkowego, który może znacznie zmniejszyć ciśnienie w określonym obwodzie na podstawie sygnału elektrycznego. Ponadto ten proporcjonalny zawór zmniejszający ciśnienie DREM jest wyposażony w urządzenie o maksymalnym ochronie ciśnienia, zapewniając chronioną system przed uszkodzeniem spowodowanym nieoczekiwanym wysokim ciśnieniem.

Parametr produktu proporcjonalnego zaworu zmniejszającego drem

Funkcja produktu i zastosowanie proporcjonalnego zaworu zmniejszającego ciśnienie DREM

Cechy:

▶ Opcjonalna Max. Pressure Ochrona

▶ Opcjonalny zawór zwrotny między A i B

▶ Zawór używany do zmniejszenia ciśnienia roboczego

▶ Dla montażu na płycie

▶ Zawór i elektronika z jednego szalki

Aplikacja:

Proporcjonalny zawór zmniejszający ciśnienie DREM jest szeroko stosowany w wielu sektorach przemysłowych, takich jak przemysł naftowy, przemysł chemiczny, produkcja maszyn, lotniska, narzędzia maszynowe i przemysł lekki, budowa statków i wydobycie, ze względu na jego wysoką precyzję i stabilność.

Funkcja i specyficzność zaworu proporcjonalnego zaworu zmniejszającego DREM

Typy zaworów DRE i DREM są pilotażowymi zaworami zmniejszającymi ciśnienie. Są one używane do zmniejszenia ciśnienia roboczego.

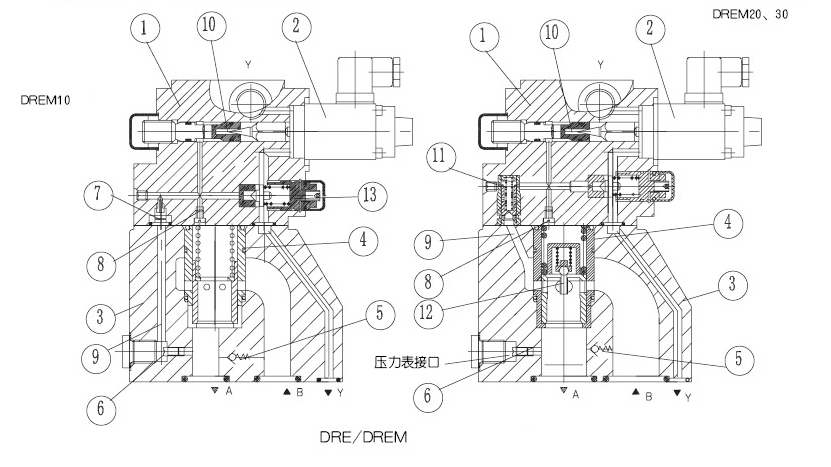

Zawory w zasadzie składają się z zaworu pilotażowego (1) z proporcjonalnym elektromagnesem (2) zaworem głównym (3) z głównym zespołem szpuli (4), a także opcjonalnego zaworu kontrolnego (5).

Wpisz DREM.

W celu zapewnienia, że ​​nadmierne ciśnienie hydrauliczne (bezpieczeństwo hydrauliczne) nie wystąpiły z powodu niewymiernych prądów sterujących na proporcjonalnym elektromagnedach, które automatycznie powodują

Wyższe ciśnienie w porcie A, sprężyn obciążony maksymalnym zaworem odciążenia ciśnienia, dla maksymalnego bezpieczeństwa ciśnienia, można w razie potrzeby zainstalować.

UWAGA: Gdy płyn ciśnieniowy przepływ z portu A do portu B przez zawór zwrotny (5), równoległy przepływ oleju przez Y do zbiornika wpływa na proces opóźnienia siłownika przymocowanego do portu A, jeśli ten

jest zwalniany przez zawór przepustnicy w porcie B (np. Proporcjonalny zawór kierunkowy). W takich okolicznościach trzeci kierunek przepływu A do Y nie nadaje się do ograniczenia maksymalnego ciśnienia w porcie A.

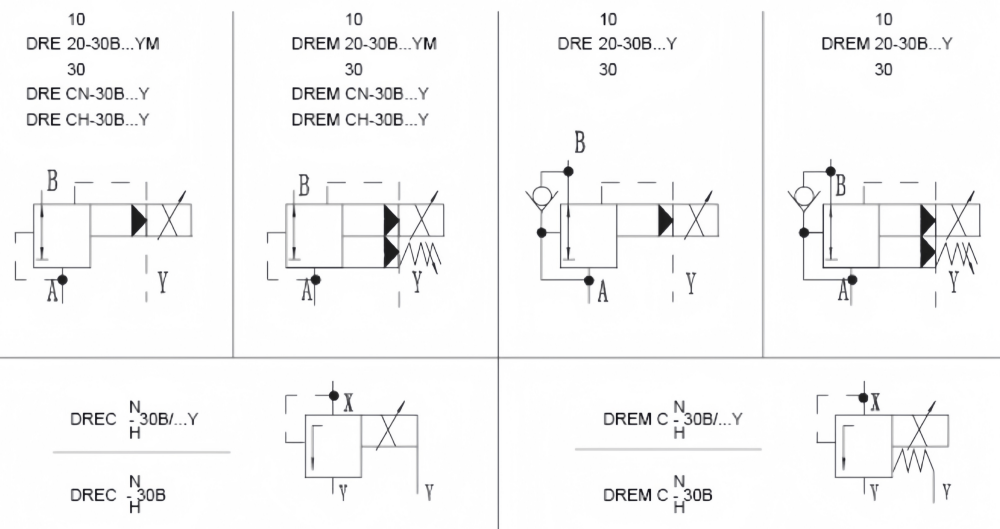

Symbole proporcjonalnego zaworu zmniejszającego drem
