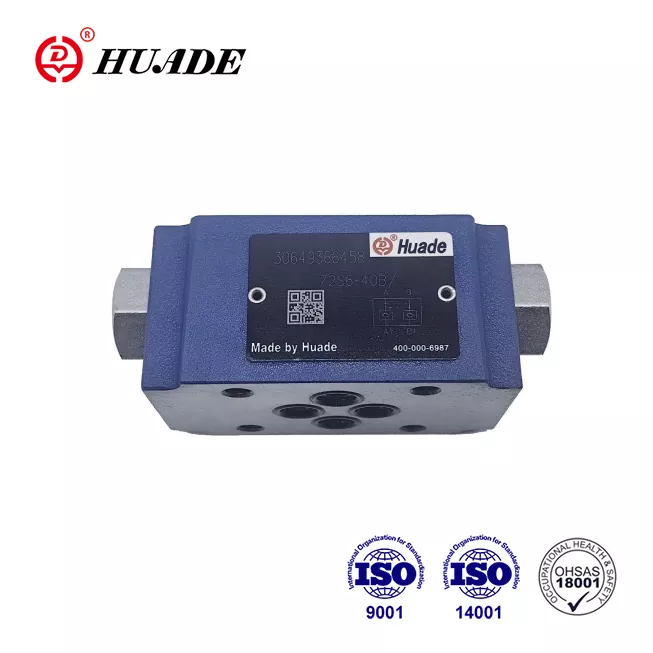

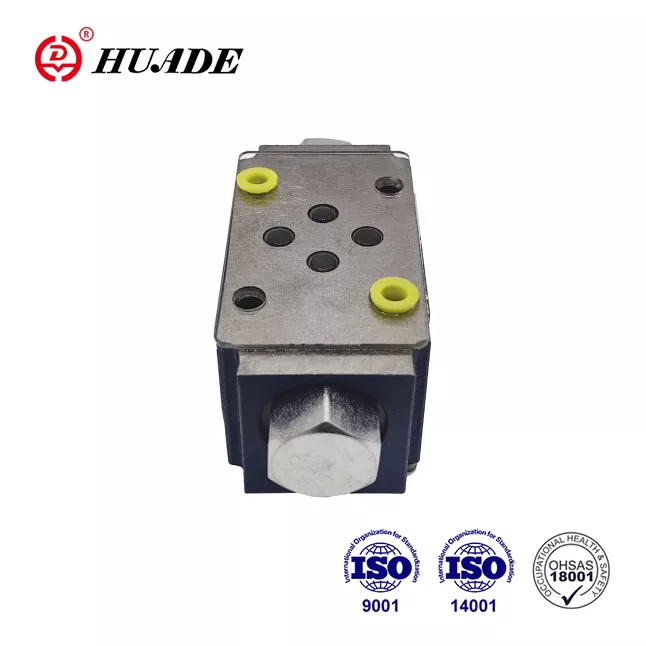

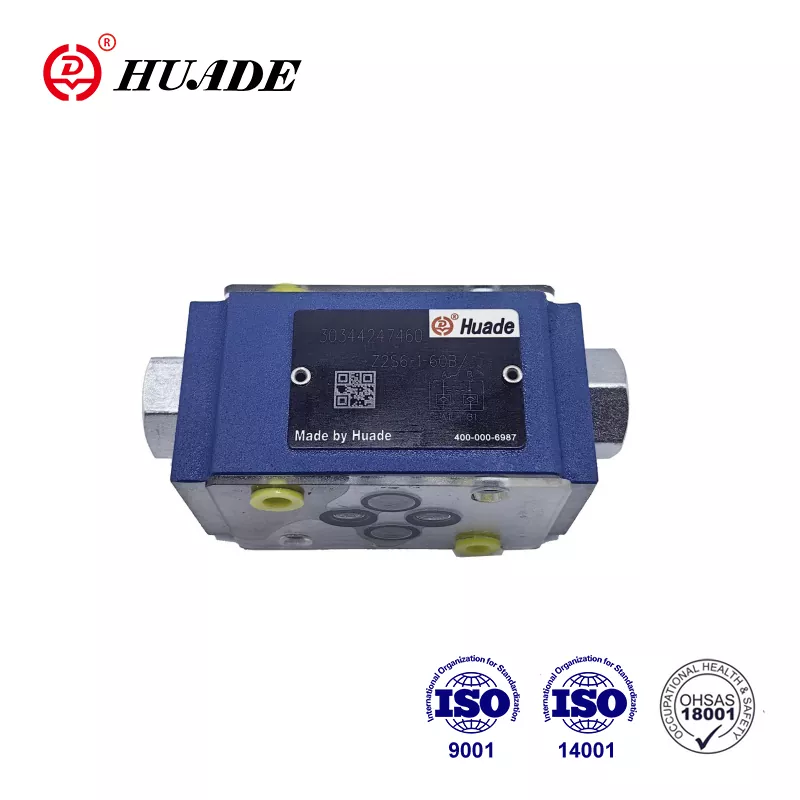

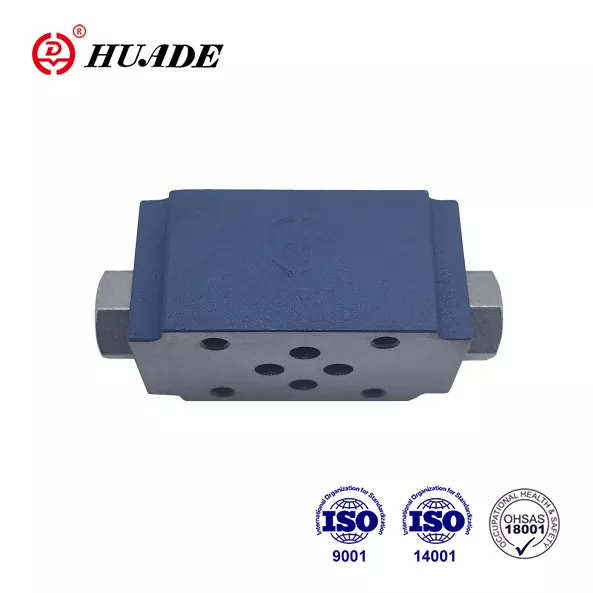

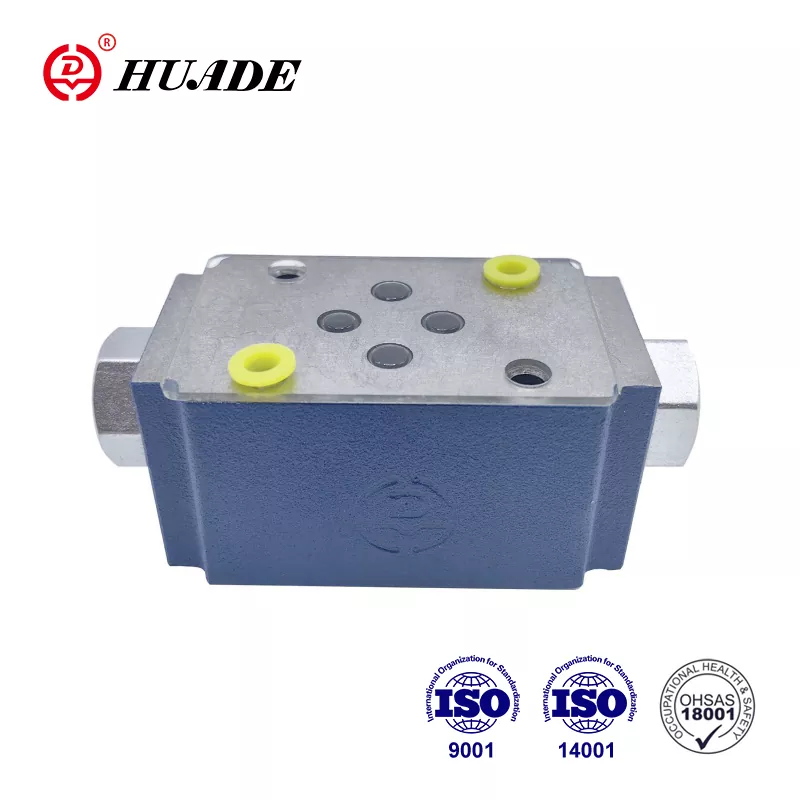

Płyta warstwowa zaworu zwrotnego Z2S 6

Dzięki siedmioletniemu doświadczeniu we współpracy z Rexroth od 1979 roku, Huade wdrożył najnowocześniejszą technologię firmy Rexroth. Zawór zwrotny Huade® Z2S 6 może całkowicie zastąpić tę samą serię oferowaną przez firmę Rexroth. Ma lepszą cenę. Fabryka przeszła certyfikaty ISO9001, ISO14001 i OH SAS18001. Zawory hydrauliczne Huade® znajdują zastosowanie w przemyśle wojskowym ze względu na niezawodność działania. Jest bardziej zaawansowany technologicznie i trwalszy niż podobne produkty z tej linii. Jest to dobrze znana marka krajowa w Chinach.

Parametr produktu płyty warstwowej zaworu zwrotnego Z2S 6

Cecha produktu i zastosowanie płyty warstwowej zaworu zwrotnego Z2S 6

Cechy:

▶ Do stosowania w pionowych zespołach układających się w stosy

▶ Do szczelnego zamknięcia jednego lub dwóch otworów serwisowych

▶ Schemat przeniesienia na Din 24 340 forma A, ISO4401 i CETOP - RP 121H

Aplikacja:

Ten zawór zwrotny Z2S jest używany do montażu pionowego. W razie potrzeby może uszczelnić jeden lub dwa działające porty olejowe bez wycieków.

Funkcje, przekrój, symbole płyty warstwowej zaworu zwrotnego Z2S 6

Hydrauliczne zawory zwrotne sterowane pilotem typu Z2S mają konstrukcję płytową. Służą do szczelnego zamykania jednego lub dwóch otworów serwisowych, nawet na dłuższy okres czasu. Swobodny przepływ następuje od A1 do A2 lub B1 do B2. Przepływ w A1 B1 w przeciwnym kierunku jest zablokowany. Kiedy płyn przepływa z A1 do A2, szpula (1) jest poddawana naciskowi i przesuwana w prawo, otwierając w ten sposób kulowy zawór grzybkowy (2), który następnie otwiera grzybek (3). Aby zapewnić prawidłowe zamknięcie zaworu, przyłącza serwisowe A2 B2 rozdzielacza należy podłączyć do zbiornika w położeniu neutralnym.

Symbol Z2S

Przekrój Z2S 6

Typowy przykład obwodu Z2S
