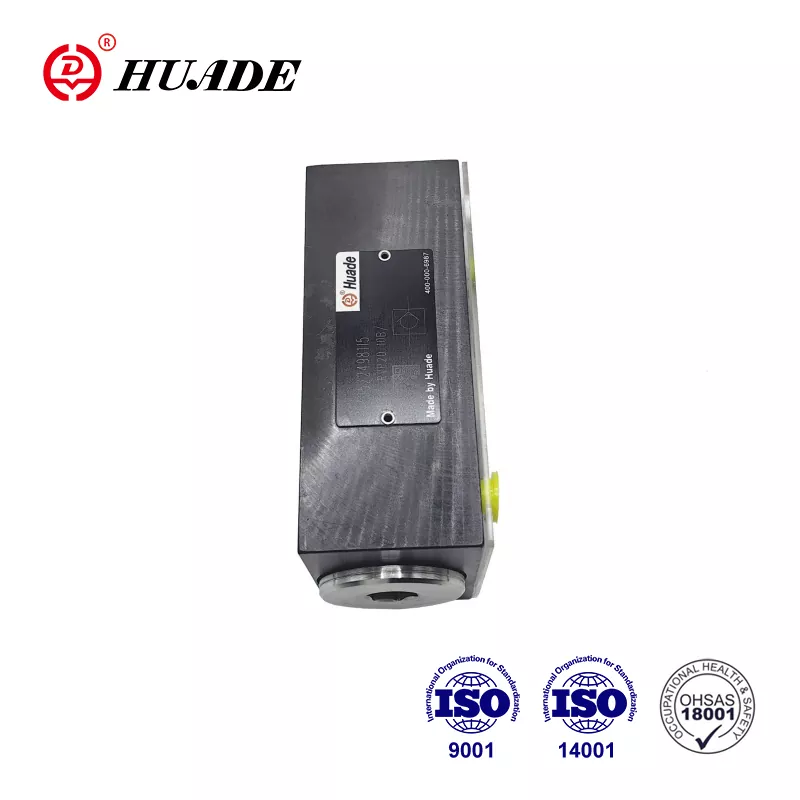

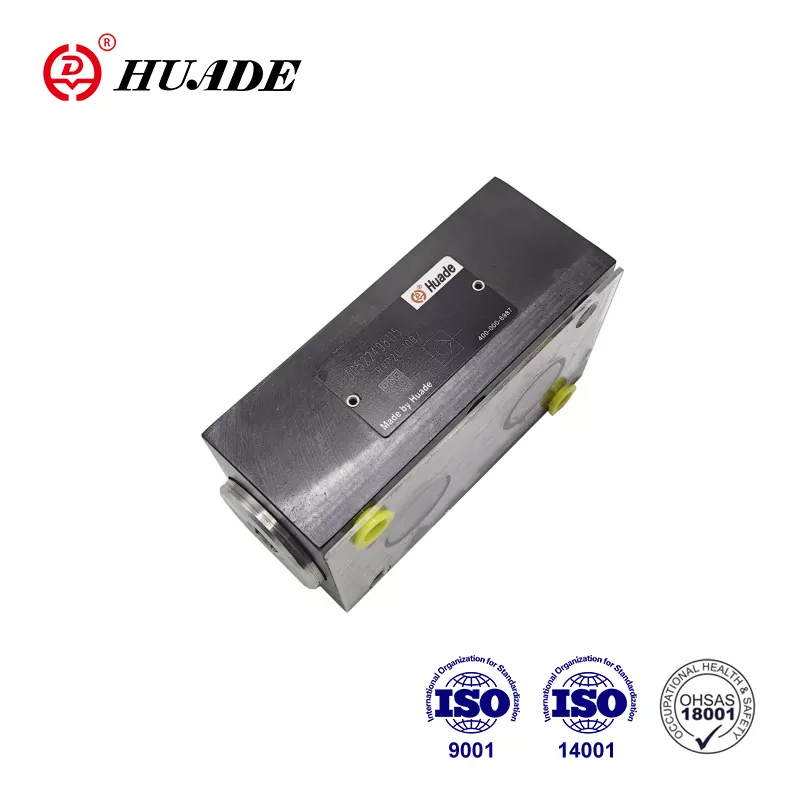

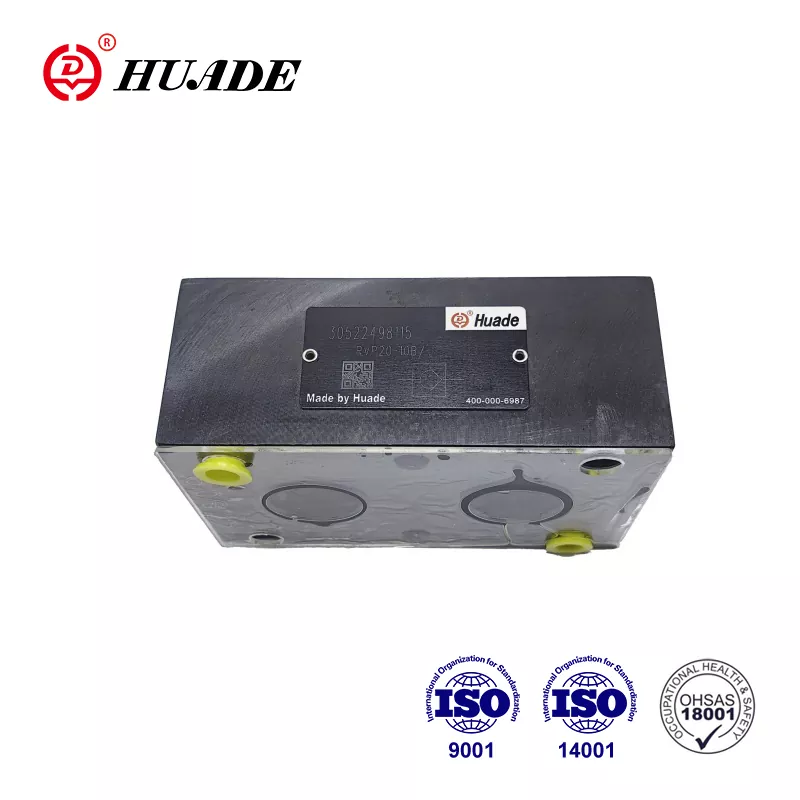

Zawór zwrotny RVP 20

Dzięki współpracy z firmą Rexroth po raz drugi w 1995 r., wysokowydajny zawór zwrotny Huade RVP 20 może całkowicie zastąpić zawór tego samego typu oferowany przez firmę Rexroth. Cena jest bardziej rozsądna. Wszystkie zawory zwrotne Huade® RVP 20 objęte są roczną gwarancją. Fabryka przeszła ISO9001, ISO14001 i ISO45001. Zawory zwrotne Huade® są szeroko stosowane w maszynach inżynieryjnych i budowlanych, metalurgii, obrabiarkach itp. To stara marka w Chinach.

Parametr produktu zaworu zwrotnego RVP 20

Cecha produktu i zastosowanie zaworu zwrotnego RVP 20

Cechy:

▶ Podłączenie płytowe

▶ Szczelne zamknięcie w jednym kierunku

Aplikacja:

Zawór zwrotny RVP 20 stosowany jest głównie na wylocie pompy jako zawór zwrotny i zawór obejściowy.

Szczegóły produkcji zaworu zwrotnego RVP 20

Zawór zwrotny typu RVP 20 ma za zadanie najlepiej zamykać przepływ bez wycieków w jednym kierunku i umożliwiać swobodny przepływ w kierunku przeciwnym. Schemat struktury jest następujący. Zasadniczo składa się z obudowy (1), grzybka (2), sprężyny dociskowej (3) i gniazda sprężyny (4). Skok grzybka (2), prowadzonego na jego zewnętrznej średnicy, ograniczony jest ogranicznikiem mechanicznym. Wbudowana sprężyna dociskowa (3) wspomaga ruch zamykający. Ponadto sprężyna dociskowa (3) utrzymuje grzybek (2) w pozycji zamkniętej, nawet gdy nie ma przepływu przez zawór.

Symbol

Schemat struktury

①Obudowa ②Grzybek ③Sprężyna ④Siedzisko sprężyny

Uwaga dotycząca zaworu zwrotnego RVP 20

1. Płyn należy przefiltrować. Minimalna dokładność filtra wynosi 20 ㎛.

2. Zbiornik musi zostać uszczelniony, a na wlocie powietrza musi zostać zainstalowany filtr powietrza.

3. Produkty bez płyty przyłączeniowej opuszczające fabrykę, w razie potrzeby prosimy o specjalne zamówienie.

4. Śruby mocujące zawór muszą mieć wysoki poziom intensywności (klasa 10.9). Proszę wybrać je i używać zgodnie z parametrami wymienionymi w książce wzorcowej.

5. Chropowatość powierzchni połączonej z zaworem powinna wynosić 0,8.

6. Wymagane jest wykończenie powierzchni współpracującego elementu do 0,01/100 mm.
