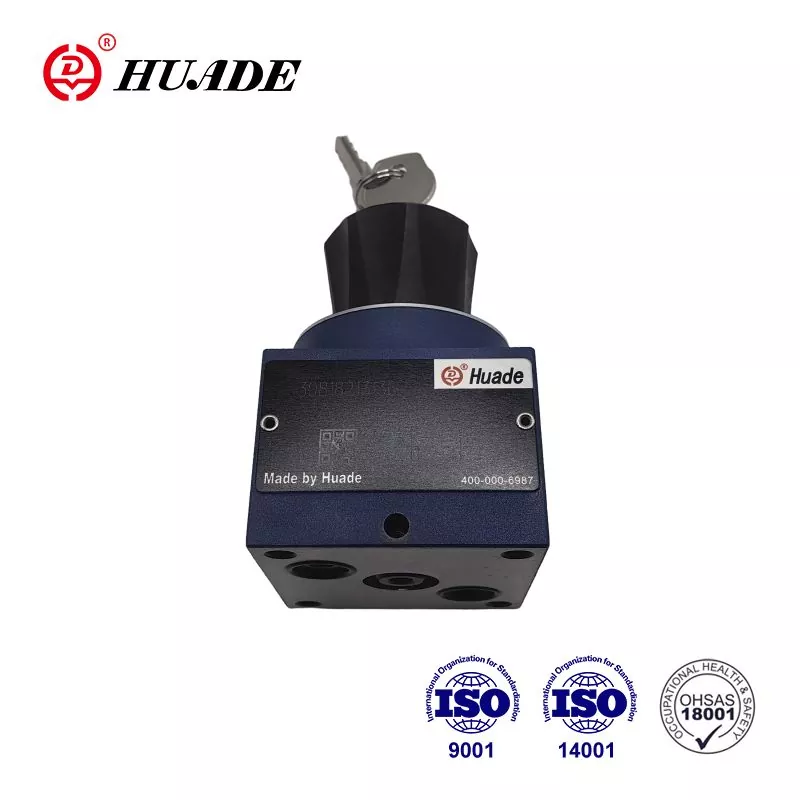

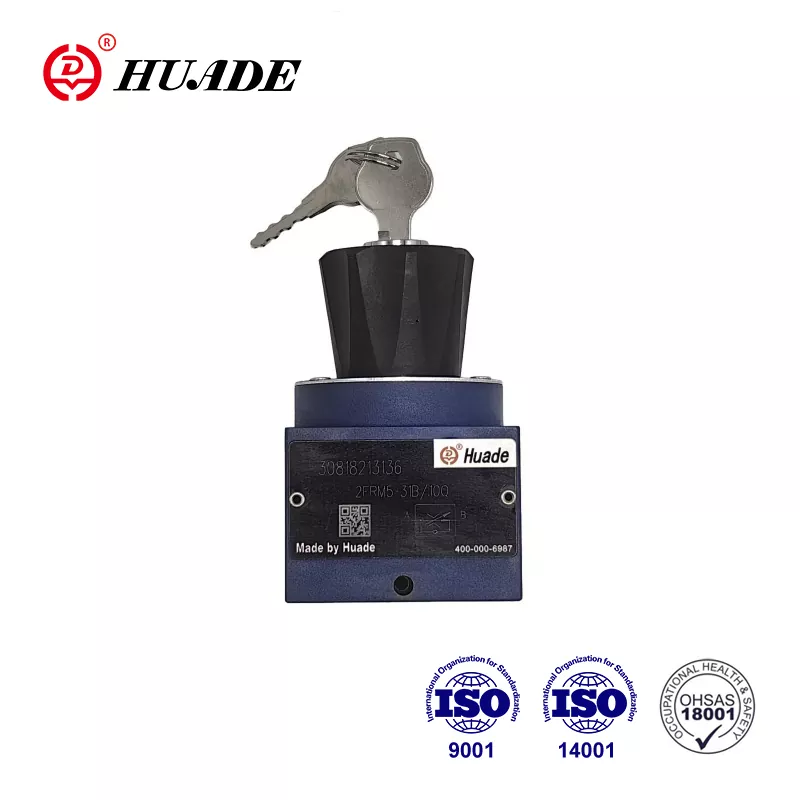

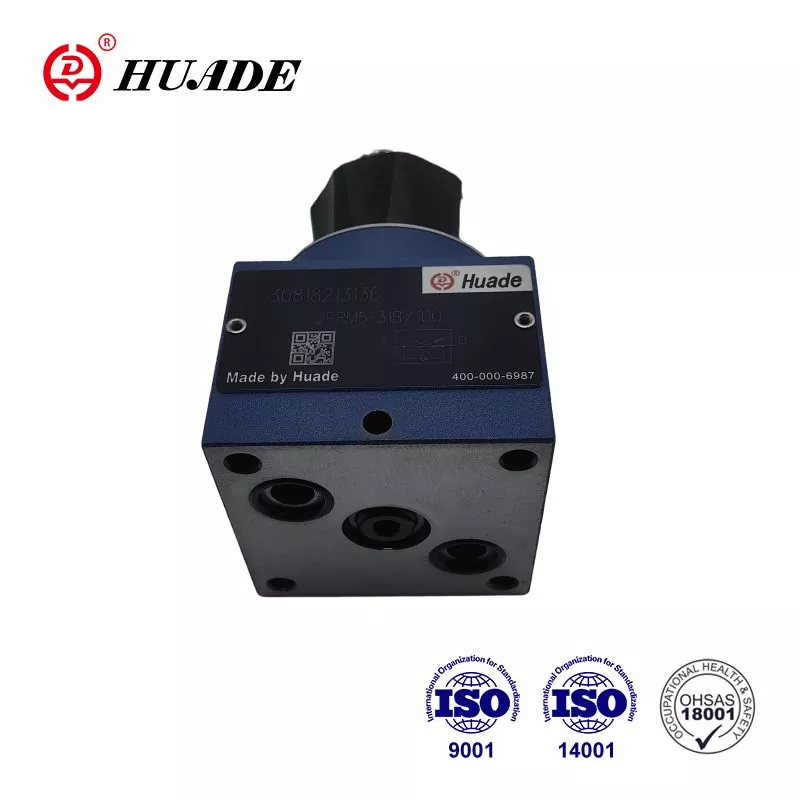

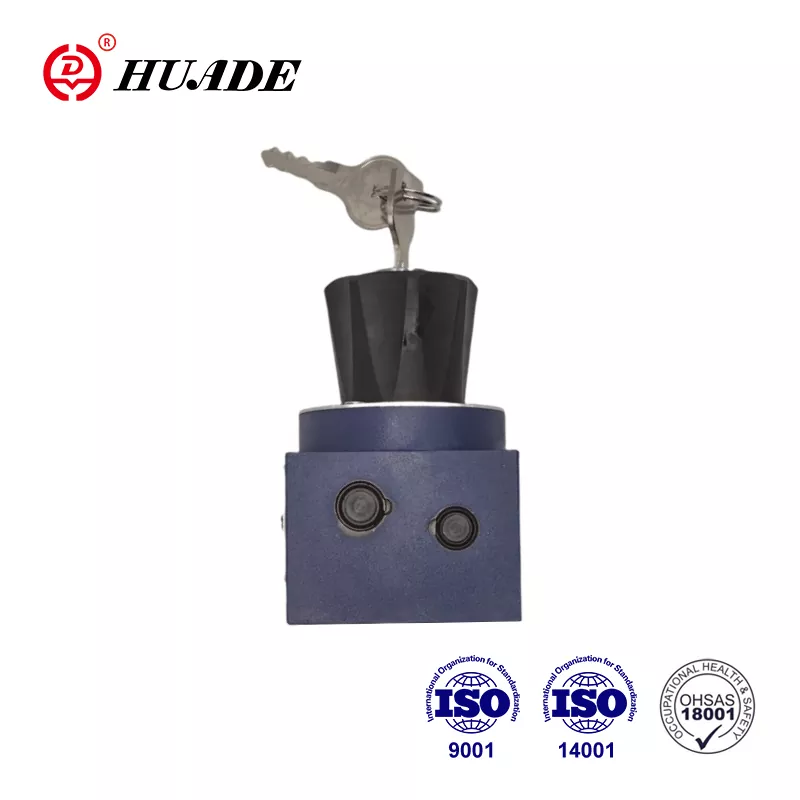

Zawór sterujący przepływem 2FRM 5

• Funkcje produktu: zmniejszenie skoku start-up
• Specyfikacje: 2FRM 5 serii,
• Zastosowania: dławianie

Wyślij zapytanie Pobierz plik PDF

Opis produktu

Zawór przepływowy 2 FRM to 2-kierunkowy zawór sterujący przepływem. Służy do dławiania. Huade® jest rzeczywiście godną zaufania marką w Chinach. Poprzez dwie długoterminowe współpracę z Rexroth zawory sterujące przepływem Huade® są kompatybilne z tą samą serią oferowaną przez Rexroth. Niezależnie od tego, czy w jakości produktu, innowacjach technologicznych, obsługi klienta czy reputacji marki Huade Hydraulic osiągnęło dobre wyniki i zdobył szeroką reputację ze strony rynku i konsumentów.

Parametr produktu zaworu sterującego przepływem 2FRM 5

Ogólny
Płyn hydrauliczny	Olej mineralny (dla uszczelnienia NBR) lub ester fosforanowy (dla uszczelki FPM)
Zakres temperatur (℃)	-30 do+80
Zakres lepkości (MM ²/s)	10 do 800

Płyta kanapkowa prostownika
Flow.max (l/min)	15
Ciśnienie robocze (MPA)	do 21
Ciśnienie pęknięcia (MPA)	0.1
Waga (kg)	0.6

2-drogi zawór sterowania przepływem
Przepływ. QV Max (l/min)		0.2	0.6	1.2	3.0	6.0	10.0	15.0
∆P z swobodnym przepływem powrotnym B → A, zależne od QV (MPA)		0.05	0.05	0.06	0.09	0.18	0.36	0.67
Kontrola przepływu	stabilny temperatura	± 5%	± 3%	± 2%
	stabilny ciśnienie (aż do ∆P = 21,0MPA)	± 2%					4%
Ciśnienie robocze, MAX.- Port A (MPA)		do 21
Minimalna różnica ciśnienia (MPA)		0,3 do 0,5					0,6 ~ 0,8
Stopień zanieczyszczenia (μM)		25 (q <5 l/min)			10 (q <0,5 l/min)
Waga (kg)		1.6

Funkcja produktu i zastosowanie zaworu sterującego przepływem 2FRM 5

Cechy:

▶ Wzór przeniesienia do DIN 24 340, od A, ISO 4401 i Cetop - Rp 121h

▶ Ogranicznik skoku kompensatora ciśnienia, opcjonalnie

▶ Zmniejszenie skoku start-up

▶ Kontrola przepływu w obu kierunkach za pomocą płyty kanapkowej prostownika

▶ Zamknięte pokrętło obrotowe

Aplikacja:

Zawór sterujący przepływu, typ 2FRM jest 2-kierunkowym zaworem sterującym przepływem, który jest używany do dławiania i nie ma na to wpływu ciśnienie i temperatura.

Sekcja i symbol zaworu sterującego przepływem 2FRM 5

Dwukierowy zawór sterujący przepływem 2FRM składa się głównie z obudowy (1), ustawienia elementu (2), kryzysu (3), kompensatora ciśnienia (4) opcjonalnie z ograniczeniem skoku, a także zaworem kontrolnym (5) i jest wykorzystywany do dławiania przepływu przy niskim zależności od ciśnienia i temperatury.

Przekrój dławiania jest ustawiany przez obrót śruby krzywej (7). Aby utrzymać stałą przepływu niezależnie od ciśnienia w punkcie dławiania (8) Podłączono kompensator ciśnienia (4). Niezależność umiarkowana jest wynikiem konstruowania punktu dławiania jako otworu.

Powrót swobodnego przepływu z B do A jest przez zawór kontrolny (5).

Aby dotrzeć do kontrolowanego przepływu zaworu w dowolnym kierunku, istnieje możliwość zainstalowania prostownika typu Z4 Płyty z zaworem sterującym.

Struktura zaworu sterującego przepływem 2FRM 5

Symbol zaworu sterującego przepływem 2FRM 5
