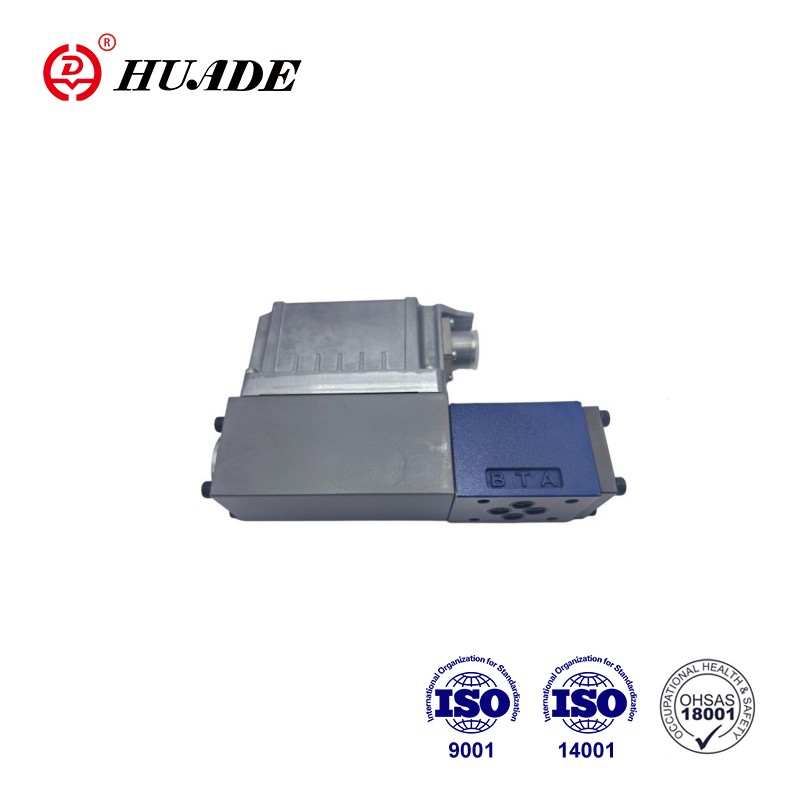

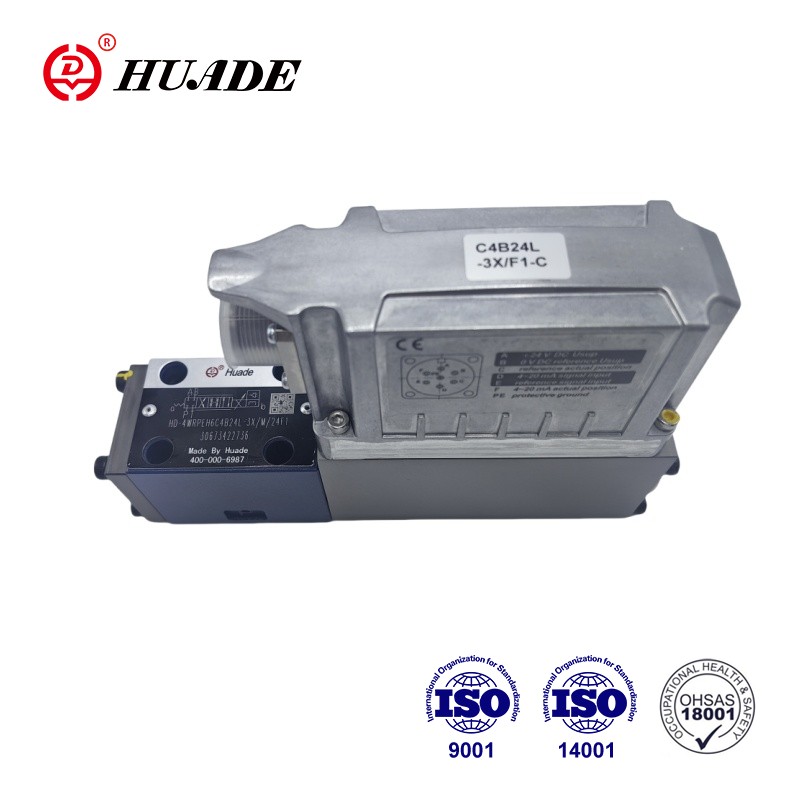

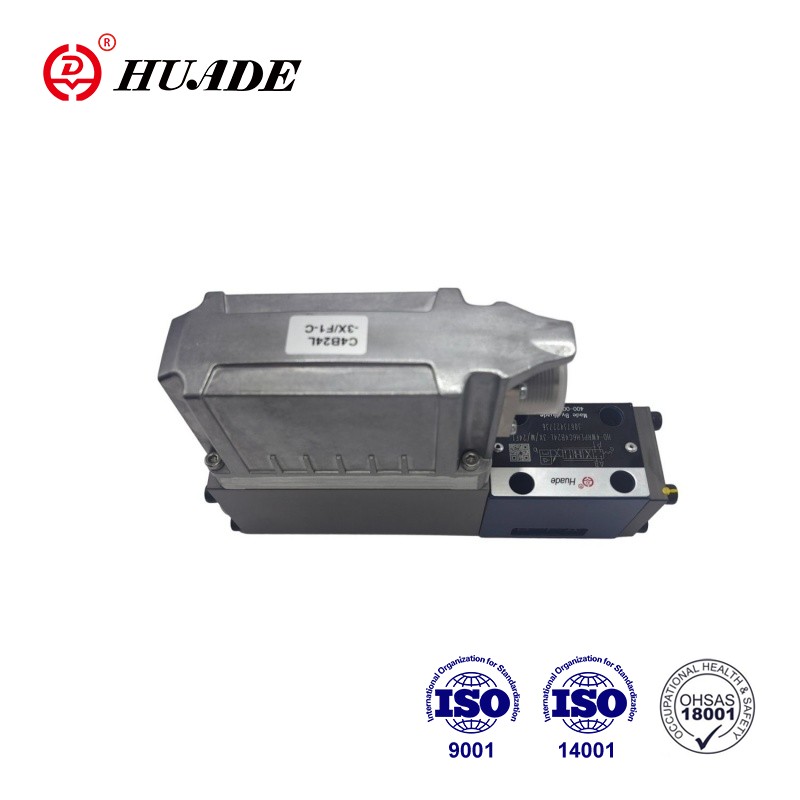

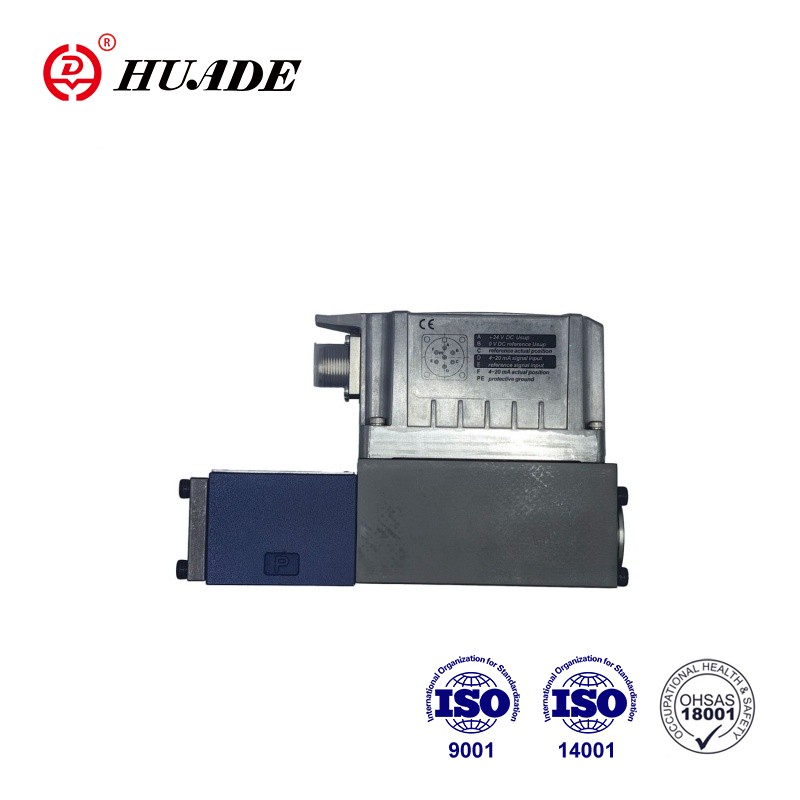

Zawory typu 4WRPEH 6-3X są rozdzielaczami sterowanymi bezpośrednio, z elektrycznym sprzężeniem zwrotnym i zintegrowaną elektroniką (OBE). Proporcjonalny serwozawór kierunkowy 4WRPEH 6-3X to precyzyjny zawór regulacyjny, który łączy technologię proporcjonalną z technologią serwo. 4WRPEH 6-3X jest szeroko stosowany w różnych przepływach procesów i operacjach urządzeń, takich jak układy hydrauliczne w przemyśle naftowym, chemicznym, metalurgicznym i innych, do kontrolowania różnych przepływów procesowych i operacji sprzętu.
| Dane techniczne | ||
| Ogólny | ||
| Rodzaj połączenia | Montaż płytowy | |
| Wzór przenoszenia | ISO 4401-03-02-0-05 | |
| Waga (kg) | 2.9 | |
| Pozycja montażowa | Każdy | |
| Zakres temperatury otoczenia (°C) | –20… +60 | |
| Temperatura transportu (°C) | –30… +80 | |
| Maksymalny czas przechowywania (lata) | 1 | |
| Maksymalna wilgotność względna (bez kondensacji) (%) | 95 | |
| Stopień ochrony zgodnie z EN 60529 | IP65 (w przypadku zastosowania odpowiednich i prawidłowo zamontowanych złączy przeciwstawnych) | |
| Maksymalna temperatura powierzchni (°C) | 150 | |
| Wartość MTTFD zgodnie z EN ISO 13849 (lata) | 150 (dalsze szczegóły patrz karta katalogowa 08012) | |
| Jego badania są zgodne z normą DIN EN 60068-2-6 | ▶ Bez podkładki tłumiącej | 10...2000 Hz / maksymalnie 10 g / 10 cykli / 3 osie |
| ▶ Z płytką tłumiącą 1) | 10...2000 Hz / maksymalnie 10 g / 10 cykli / 3 osie | |
| Test hałasu zgodnie z normą DIN EN 60068-2-64 | ▶Bez podkładki tłumiącej | 20 … 2000 Hz / 10 gRMS / 30 g szczyt / 30 min. / 3 osie |
| ▶ Z płytką tłumiącą 1) | 20 ... 2000 Hz / 10 gRMS / 30 g szczytowo / 24 h / 3 osie | |
| Wstrząsy transportowe zgodnie z normą DIN EN 60068-2-27 | ▶ Bez podkładki tłumiącej | 15 g / 11 ms / 3 wstrząsy / 3 osie |
| ▶ Z płytką tłumiącą 1) | 15 g / 11 ms / 3 wstrząsy / 3 osie | |
| Wstrząs zgodnie z normą DIN EN 60068-2-27 | ▶ Z płytką tłumiącą 1) | 35 g / 6 ms / 1000 wstrząsów / 3 osie |
| Konformizm | ▶ CE zgodnie z dyrektywą EMC 2014/30/UE, przetestowane zgodnie z | EN 61000-6-2 i EN 61000-6-3 |
| ▶ Dyrektywa RoHS | 2011/65/UE | |
| Hydrauliczny | ||||||
| Maksymalne ciśnienie robocze | ▶ Porty A, B, P (bar) | 350 | ||||
| ▶ Przyłącze T (bar) | 250 | |||||
| Płyn hydrauliczny | Patrz tabela na stronie 7 | |||||
| Zakres lepkości | ▶ Zalecane (mm2/s) | 20… 100 | ||||
| ▶ Maksymalna dopuszczalna (mm2/s) | 10… 800 | |||||
| Zakres temperatury płynu hydraulicznego (przepływanego) (°C) | -20… +70 | |||||
| Maksymalny dopuszczalny stopień zanieczyszczenia płynu hydraulicznego; klasa czystości zgodnie z ISO 4406 (c) | Klasa 18/16/13 3) | |||||
| Przepływ znamionowy (∆p = 35 bar na krawędź sterującą) 4) (L/min) | 4 | 12 | 15 | 24/25 | 40 | |
| Ograniczenie użytkowania (∆p) w odniesieniu do przejścia w stan awaryjny (wartości dotyczą zsumowanego zbocza) | ▶ Symbole C3, C5, C (bar) | 350 | 350 | 350 | 350 | 160 |
| ▶ Symbole C1, C4 (bar) | 350 | 350 | 280 | 250 | 100 | |
Cechy:
▶Niezawodność – sprawdzona i solidna konstrukcja
▶Bezpieczne – bezpieczne położenie suwaka sterującego w stanie wyłączonym
▶Energooszczędny – brak zapotrzebowania na olej pilotowy
▶Wysoka jakość – szpula i tuleja sterująca w jakości serwomechanizmu
▶Elastyczny – odpowiedni do kontroli położenia, prędkości i ciśnienia
▶Precyzja – wysoka czułość reakcji i mała histereza
▶Interfejs IO-Link, opcjonalny. Zastosowanie zaworu z IO-Link jako elementu odcinającego do kategorii 3, PL d zgodnie z EN 13849-1.
Aplikacja:
Proporcjonalny serwozawór 4WRPEH 6-3X jest szeroko stosowany w automatyce przemysłowej, turbinach wiatrowych, sterowaniu obrabiarkami, maszynach inżynieryjnych, przemyśle lotniczym, stoczniowym i inżynierii morskiej.
Organizować coś
Zawór szybko reagujący HD-4WRPEH składa się głównie z:
▶ Obudowa zaworu ze suwakiem sterującym i tuleją w jakości serwomechanizmu (1)
▶ Cewka sterująca z przetwornikiem położenia (2)
(opcjonalnie z membraną zabezpieczającą elektronikę (5))
▶ Elektronika pokładowa (OBE) (3) z interfejsem analogowym lub IO-Link (4) (opcjonalnie z tłumieniem
płyta (6))
Funkcjonować
Zintegrowana elektronika (OBE) porównuje zadaną wartość zadaną z rzeczywistą wartością położenia. W przypadku odchyleń w sterowaniu aktywowany zostanie elektromagnes skoku. Ze względu na zmienioną siłę elektromagnesu suwak sterujący jest dopasowywany do sprężyny. Skok/przekrój suwaka sterowany jest proporcjonalnie do wartości zadanej. W przypadku ustawienia wartości zadanej na 0, elektronika ustawia suwak sterujący względem sprężyny w położeniu środkowym. W stanie wyłączonym sprężyna jest maksymalnie rozluźniona, a zawór znajduje się w pozycji bezpiecznej.
Funkcja bezpieczeństwa (odcięcie IO-Link)
Odcinając napięcie zasilania na urządzeniu głównym IO-Link (port klasy B), piny 2 i 5, można bezpiecznie wyłączyć zawór IO-Link. Po odłączeniu napięcia zasilającego suwak sterujący zaworu zostaje ustawiony w pozycji bezpiecznej. Aby zapewnić hydrauliczny warunek wyłączenia bezpieczeństwa, należy również uwzględnić nakładanie się suwaka/tulejki sterującej.
Wystarczające nakładanie się zapewniają symbole C3, C5, C4 i C1.
Bezpieczne odcięcie nie jest częścią zaworu IO-Link i należy je uwzględnić przy projektowaniu bezpiecznej maszyny.
Sterowanie odcięciem elektromagnesu
W przypadku następujących błędów elektromagnesy sterujące zostają odłączone od zasilania przez zintegrowaną elektronikę (OBE), a suwak sterujący zostaje ustawiony w pozycji bezpiecznej:
▶ Spadek poniżej minimalnego napięcia zasilania
▶ Tylko na interfejsie „F1”:
– Spadek poniżej minimalnej wartości zadanej prądu wynoszącej 2 mA (w tym przerwanie kabla linii wartości zadanej (pętla prądowa))
▶ Tylko na interfejsie „L1”:
– Włącz opcję nieaktywną, przerwa w komunikacji (watchdog)
– W przypadku wewnętrznego błędu IO-Link
▶ Tylko na złączu „C6”:
– Dodatkowo wydanie nieaktywne
Płyta tłumiąca „D”
Płyta tłumiąca zmniejsza amplitudę przyspieszenia elektroniki pokładowej (częstotliwości >300 Hz).
Ogłoszenie:
Nie zaleca się stosowania płytki tłumiącej w zastosowaniach, w których występują głównie wzbudzenia o niskiej częstotliwości
Membrana chroniąca elektronikę „-967”
Aby zapobiec tworzeniu się kondensatu w obudowie zintegrowanej elektroniki (OBE), można zastosować membranę zabezpieczającą elektronikę (5).
Zalecany do stosowania poza branżowymi warunkami o dużej wilgotności powietrza i znacznych cyklicznych zmianach temperatury (np. na zewnątrz).
Symbole Proporcjonalny kierunkowy zawór serwo 4WRPEH 6-3X
