Proporcjonalny zawór zwolnienia ciśnienia dbe

Huafilter dostarcza godną ilości marki proporcjonalne zawór pomocy ciśnieniowej DBE. Jesteśmy zatwierdzoną firmą dystrybucyjną Huade Hydraulic. Wysokie zawory proporcjonalne Huade Hydraulic są szeroko stosowane w różnych dziedzinach, takich jak produkcja maszyn, maszyny rolnicze, kontrola przemysłowa i wiele innych. Jako profesjonalny producent produktów hydraulicznych, Huade Hydraulic szczyci się wieloletnim doświadczeniem produkcyjnym i akumulacją techniczną. Proporcjonalne zawory Huade Hydraulic są opłacalne i niezawodne alternatywy dla produktów Rexroth.

Wyślij zapytanie Pobierz plik PDF

Opis produktu

Proporcjonalny zawór zwolnienia ciśnienia dbe

Proporcjonalny zawór zmniejszający ciśnienie serii DBE może sprawnie ustawić ciśnienie systemu poprzez działanie proporcjonalnego elektromagnesu, spełniając różne wymagania robocze. Charakterystyka tego produktu obejmuje precyzyjną kontrolę, stabilność i niezawodność oraz łatwe w utrzymaniu. Proporcjonalne zawór zmniejszający ciśnienie DBE jest dostępny w wielu modelach i specyfikacjach, aby zaspokoić różne potrzeby. Na przykład Huade Hydraulic wytwarza modele takie jak DBE10-30B/315YMDREM i DBE20-30B/200xym proporcjonalne zawory zmniejszające ciśnienie, które mają różne zakresy ciśnienia roboczego i charakterystykę przepływu, umożliwiając użytkownikom wybór zgodnie z ich potrzebami.

Parametr produktu proporcjonalnego zaworu zwolnienia ciśnienia DBE

Dane hydrauliczne
Maksymalnie. Porty ciśnieniowe A. B i X (MPA)	31.5
Presja zwrotna (MPA)	Port Y, oddzielnie i przy zerowym ciśnieniu do czołgu
Max. ciśnienie rozstrzygalne (MPA)	5. 10. 20. 31.5 Taki sam jak stadium ciśnienia
Min. ciśnienie rozstrzygalne (MPA)	Zobacz charakterystyczne krzywe
Max. Bezpieczeństwo ciśnieniowe (MPA)	presja rozstrzygalna
	5	10	20	31.5
	1to 6²	1 do 12²	1 do 22²	1 TO 34²
Max. przepływ (l/min)	10	20	30
	200	400	600
Przepływ pilota (l/min)	0,7 do 2
Liniowość (%)	± 3,5
Powtarzalność (%)	<± 2
Typowa zmienność (%)	<± 2 Max. ciśnienie
Histereza (%)	Z gwałtownym ± 1,5 maks.
Czas przełączania	30 do 150
Płyn ciśnieniowy	Olej mineralny (dla uszczelnienia NBR), ester fosforanowy (dla uszczelki FPM)
Zakres lepkości (MM2/s)	2.8 do 380
Zakres temperatury płynu ciśnieniowego (℃)	-20 do+70
Stopień zanieczyszczenia (μM)	≤20 (zalecenie 10)

Dane techniczne elektryczne
Wzmacniacz	VT-200G40 dostarczany z zaworem razem
Napięcie zasilania	DC
Min.Control prąd (a)	0.1
Max.Control Currenl (a)	0.8
Rezystancja cewki （ω）	Wartość zimna na 20 ℃ wynosi 19,5; MAX.WAM Wartość wynosi 28,8
Zakres temperatury płynu ciśnieniowego (℃)	+50
Stan roboczy	Kontynuować
Ochrona zastawki	IP65
Połączenia elektryczne	wtyczka

Funkcja produktu i zastosowanie proporcjonalnego zaworu odciążenia ciśnienia DBE

Cechy:

▶ Dla montażu na płycie

▶ zamknięty w bloku

▶ Opcjonalne dodatkowe maksymalne ograniczenie ciśnienia za pomocą wiosennego zaworu sterującego pilotem

▶ Zawór i kontrola elektroniczna tworzą jedno źródło

Aplikacja:

Proporcjonalny zawór pomocy ciśnieniowej serii DBE jest szeroko stosowany w różnych systemach hydraulicznych, które wymagają precyzyjnej kontroli ciśnienia, takich jak maszyny budowlane, sprzęt metalurgiczny, budowa statków i inne pola. Odgrywają kluczową rolę w tych dziedzinach, zwiększając stabilność i niezawodność systemów.

Funkcja i sekcja proporcjonalnego zaworu zwolnienia ciśnienia DBE

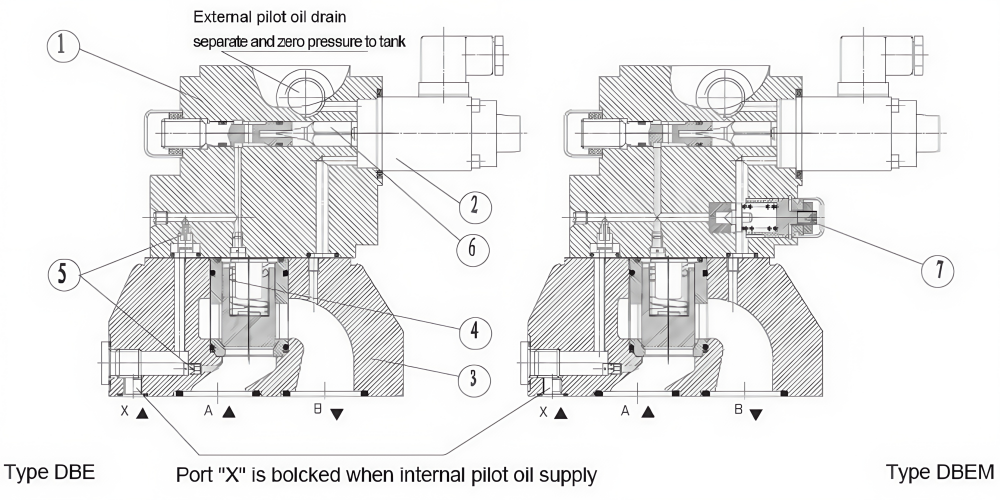

Zawory te w zasadzie składają się z pilotażowego zaworu sterującego (1) z proporcjonalnym elektromagnesem (2) i zaworem głównym (3) z główną wkładką szpuli (4).

Wpisz DBE:

Dostosowanie ciśnienia zależy od wartości polecenia przez proporcjonalny elektromagnes (2). Presja obecna w porcie A działa na spód głównej szpuli (4). Jednocześnie ciśnienie to działa na sprężynowej stronie głównej szpuli (4) za pośrednictwem Ofificies (5). Siła hydrauliczna działa na pilotażowym poppecie (6). Gdy siła hydrauliczna nadchodzi siła elektromagnesu, otwiera się pilotowy poppet (6). Ze względu na fakt, że olej pilotażowy może teraz przepływać do zbiornika przez port Y, spadek ciśnienia występuje na głównej szpuli (4), która działa na głównej szpuli i podnosi ją na siłę sprężyny powrotnej. Połączenie od A do B jest otwarte i nie ma już żadnego wzrostu ciśnienia

Struktura Proporcjonalny zawór zwolnienia ciśnienia dbe

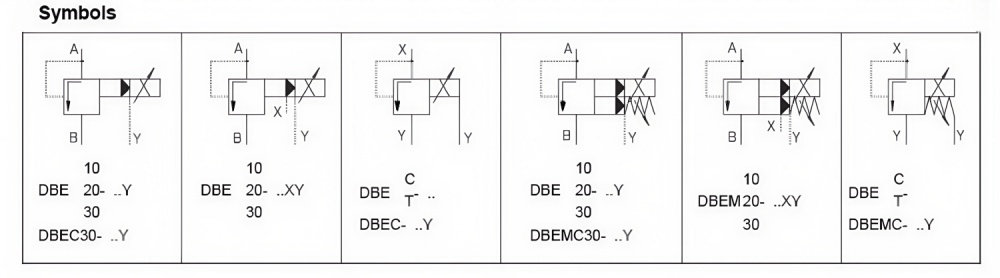

Symbol proporcjonalnego zaworu zwolnienia ciśnienia dbe
