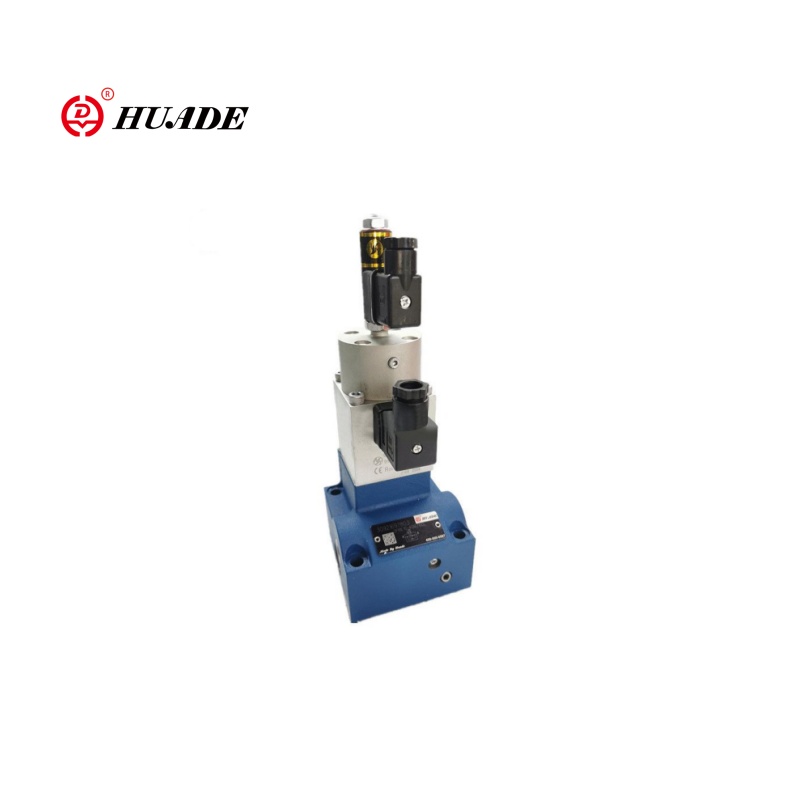

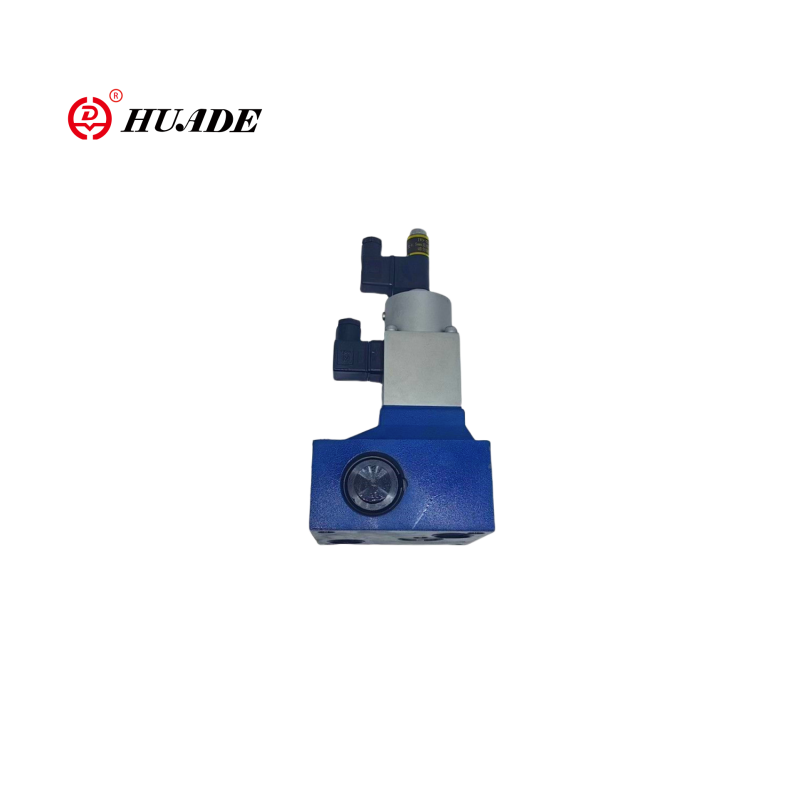

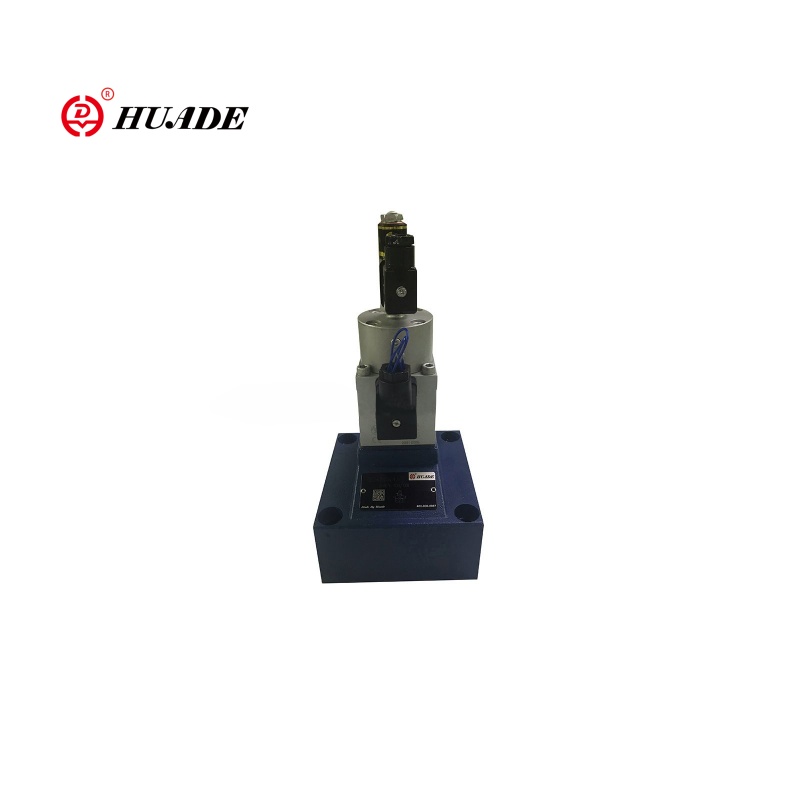

Proporcjonalny zawór kontroli przepływu 2fre16

2-drożny zawór kontroli przepływu 2FRE16 jest wysokowydajnym proporcjonalnym zaworem kontroli przepływu, który jest odpowiedni do zastosowań, w których prędkość hydraulicznych siłowników (cylindry lub silników) należy precyzyjnie dostosować. W porównaniu z zaworem proporcjonalnym 2FRE10 zawór 2FRE16 ma większą średnicę, co pozwala na wyższy zakres przepływu. A zawór proporcjonalny 2FRE16 jest odpowiedni dla systemów hydraulicznych o większej mocy.

Parametr produktu proporcjonalnego zaworu sterującego przepływem 2fre16

Hydrauliczny
Ciśnienie robocze (MPA)	31.5
Minimalna różnica ciśnienia (MPA)	Rozmiar 10	Rozmiar 16
	0,3 ~ 0,8	0,6 ~ 1
Płyn ciśnieniowy	Olej mineralny (dla uszczelnienia NBR), ester fosforanowy (dla uszczelki FPM)
Zakres lepkości (MM2/S)	2.8 do 380
Zakres temperatury płynu ciśnieniowego (℃）	-20 do +70
Histereza (%)	＜ ± 1Qmax
Powtarzalność (%)	＜ 1 qmax
Rozprzestrzenianie próbki (%)	＜ ± 2
Instalacja	fakultatywny
Waga (kg)	6	8.3
Elektryczny
Typ napięcia	DC 24 V.
Rezystancja cewki elektromagnesu (ω)	Wartość zimna przy 20 ℃ 10, maksymalna ciepła wartość 13,9
Max. Moc (VA)	50
Indukcyjność (MH)	6 do 8
Częstotliwość oscylatora (kHz)	2.5
VT-5010S30 Zapotrzebowanie na izolację IP65	IP65

Cechy:Funkcja produktu i zastosowanie proporcjonalnego zaworu sterującego przepływem 2FRE16

▶ Zawór z kompensatorem ciśnienia pod kątem kompensowanej ciśnienia kontroli przepływu

▶ Uruchomienie za pomocą proporcjonalnego elektromagnesu

▶ Z sprzętem zwrotnym w pozycji elektrycznej otworu kontrolnego

▶ Cewka przetwornika pozycji można przesuwać osiowo, dzięki czemu regulacja punktu zerowego jest łatwa, bez konieczności dotykania elektroniki (elektryczna-hydrauliczna)

▶ Minimalna zmiana próbki zaworu i wzmacniacza elektrycznego VT 5004 (oddzielna kolejność)

Aplikacja:

Proporcjonalny zawór kontroli przepływu 2FRE16 jest szeroko stosowany w ciężkich przemysłowych systemach hydraulicznych, maszynach inżynierskich i hydraulice mobilnej, metallurgii i sprzęcie wydobywczym.

Typowe przykłady systemu ： Obwód sterowania kubełkiem koparki

PLC → Proporcjonalny wzmacniacz → 2fre16 → Cylindry hydrauliczne

                    ↑

 Czujnik ciśnienia (sprzężenie zwrotne w pętli zamkniętej)

Regulując wejściowy sygnał elektryczny, ruch kubełkowy można płynnie przyspieszyć/zwalniać, aby uniknąć wstrząsu hydraulicznego.

Funkcja i sekcja proporcjonalnego zaworu sterującego przepływem 2fre16

Typ 2fre .. Proporcjonalne zawory sterujące przepływem mają funkcję 2-drogową. Mogą, z zastosowanej wartości polecenia elektrycznego, regulować przepływ, który jest ciśnieniem i w dużym stopniu kompensowany temperatura.

Zasadniczo składają się z obudowy (1), proporcjonalnego elektromagnesu z przetwornikiem pozycji indukcyjnej (2), otworu pomiarowego (3), kompensatora ciśnienia (4), ogranicznika skoku (5), a także opcjonalnego zaworu kontrolnego (6).

Ustawienie przepływu jest określane (0 bis 100 %) przy potencjometrze wartości dowodzenia. Zastosowana wartość polecenia, powoduje za pomocą wzmacniacza, a także proporcjonalnego elektromagnesu, dostosowanie otworu pomiarowego (3). Pozycja otworu pomiarowego (3) jest uzyskiwana przez przetwornik pozycji. Wszelkie odchylenia od wartości polecenia są kompensowane przez kontrolę sprzężenia zwrotnego pozycji.

Kompensator ciśnienia (4) utrzymuje spadek ciśnienia w otworze pomiarowym (3) przy stałej wartości. Przepływ jest zatem kompensowany ciśnienie.

Mały dryf temperatury osiąga się ze względu na zaprojektowanie otworu pomiarowego. Przy wartości polecenia 0 % otwór pomiarowy jest zamknięty.

W przypadku utraty mocy lub przerwy kabla w przetworniku pozycji zamyka się otwór pomiarowy. Z wartości poleceń 0 % możliwy jest start wolny od skoku. Za pośrednictwem dwóch ramp w wzmacniaczu elektrycznym można opóźnić otwieranie i zamknięcie otworu pomiarowego.

Za pośrednictwem zaworu kontrolnego (6) swobodny przepływ jest możliwy od B do A.

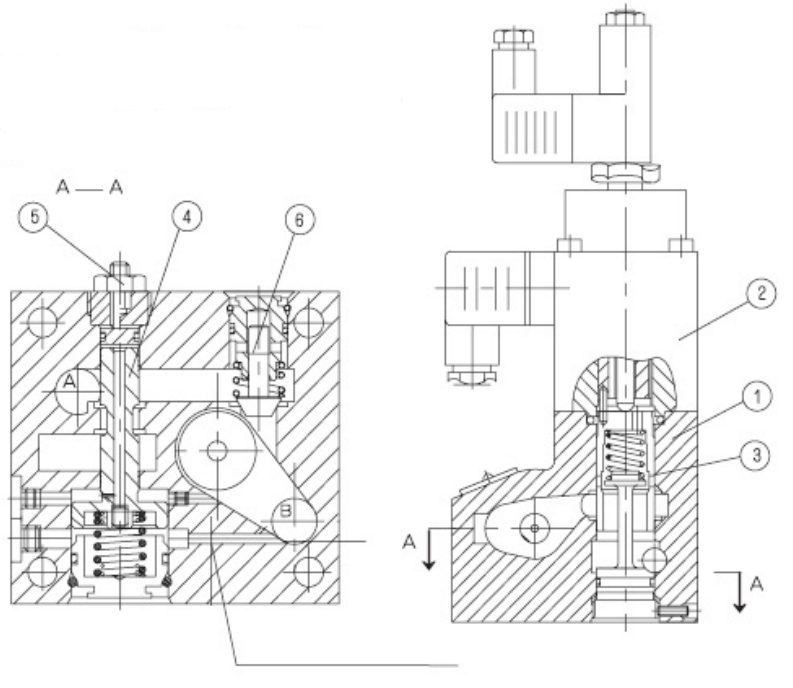

Strcture of Proporcjonalny zawór kontroli przepływu 2fre16

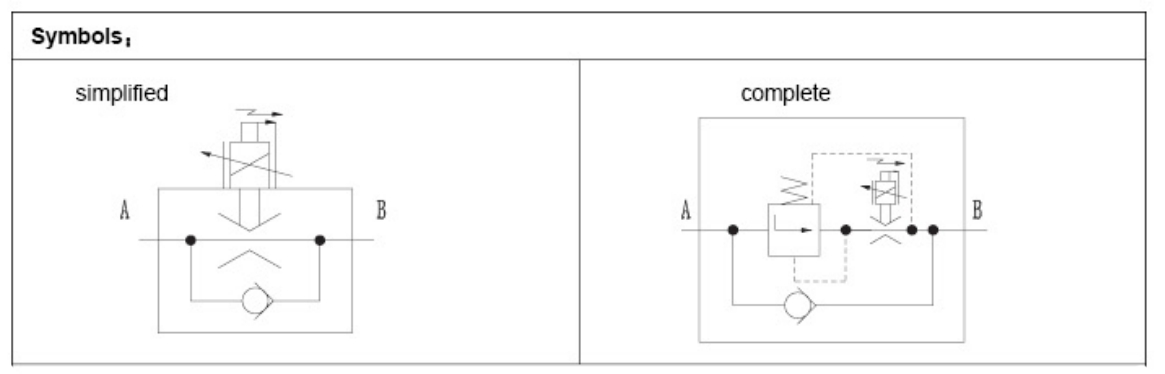

Symbole proporcjonalnego zaworu sterującego przepływem 2fre16
