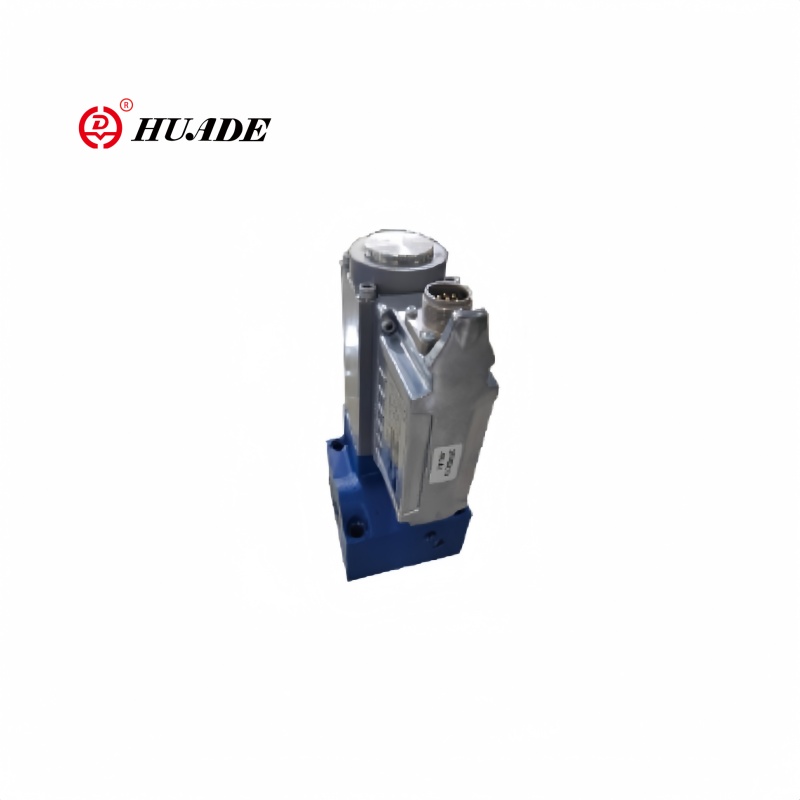

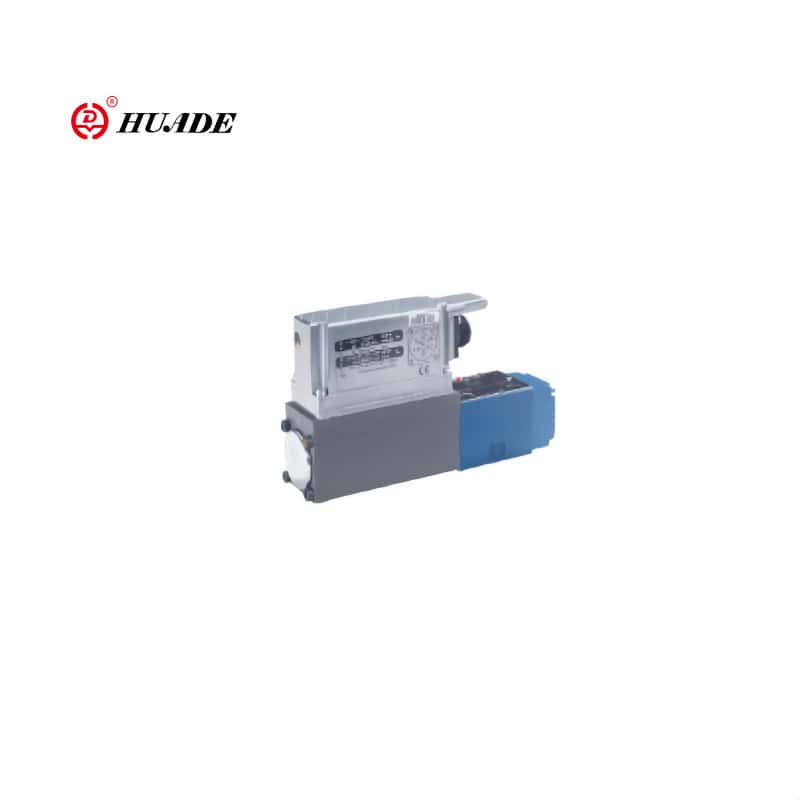

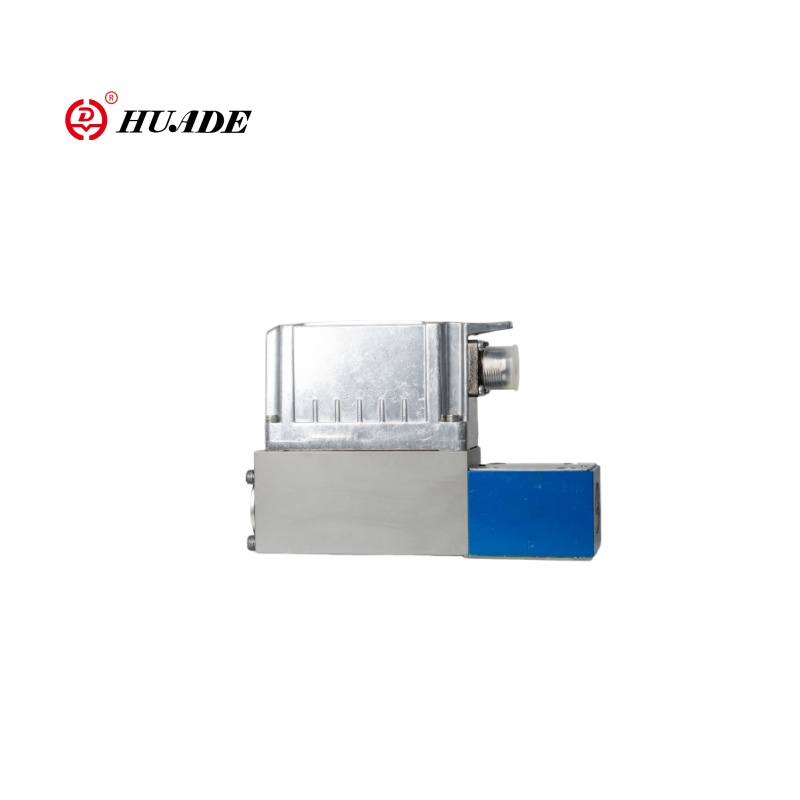

Proporcjonalny zawór kontroli przepływu 3freez-1x

Proporcjonalny zawór przepływu 3freez-1x jest komponentem o wysokiej precyzyjnej kontroli płynów, który jest zwykle stosowany w systemach automatyki przemysłowej, które wymagają precyzyjnej regulacji przepływu lub rozkładu współczynnika przepływu. Zawór 3freez-1x jest elektronicznie kontrolowanym regulatorem proporcjonalnym (wejście sygnału 0-10 V/4-20MA). Ciśnienie zwykle może osiągnąć 315bar, odpowiedni dla systemów hydraulicznych pod wysokim ciśnieniem. Zawór przepływowy proporcjonalny 3freez-1x można zintegrować z systemami PLC i DCS i obsługuje MODBUS i inne protokoły komunikacji. Zawór proporcjonalny 3freez-1x kontroluje szybkość przepływu poprzez odsetek sygnałów elektrycznych, realizuje stepową regulację prędkości siłownika i poprawia dokładność odpowiedzi systemu.

Parametr produktu proporcjonalnego zaworu sterującego przepływem 3freez-1x

Funkcja produktu i zastosowanie proporcjonalnego zaworu sterującego przepływem 3freez-1x

Cechy

▶ Bezpośrednio kontrolowane zawory sterujące przepływem NG6 i NG10 z wbudowaną elektroniką i przetwornikiem pozycji indukcyjnej

▶ Z kontrolą pozycji, minimalna histereza <1 %, patrz dane techniczne

▶ Funkcja 3-drogowa jest określana przez sposób przypisywania portów hydraulicznych (przepływ resztkowy przebiegają przez port P, 3. sposób)

▶ Regulowane za pomocą kontrolowanej pozycji elektromagnesu, przetwornika pozycji i elektroniki pokładowej

▶ Dla mocowania na płycie konfiguracja otworu montażowego NG6 do ISO4401-03-02-0-94, NG10 do ISO 4401-05-04-0-94

▶ Podkładki zgodnie z arkuszem katalogowym, RE 45053 dla NG6, RE 45055 dla NG10 (zamów osobno)

▶ Złącze wtyczki do DIN 43563-AM6, patrz arkusz katalogowy RE 08008 (zamów osobno)

▶ Dane dotyczące pokładowej elektroniki spustowej

• Zgodnie z dyrektywami CE, EMC

W 61000-6-2: 2002-08

Oraz 61000-6-3: 2002-08

• Ub = 24vvnom DC

• Połączenie elektryczne 6p+PE

• Uruchamianie sygnału

-Staliczny 0 ...+10 V (A1)

• Krzywa zaworu skalibrowana w fabryce

Aplikacja:

Proporcjonalny zawór przepływowy 3freez-1x jest szeroko stosowany w systemach hydraulicznych, maszynach budowlanych, maszynach do formowania wtrysku, maszynach odlewanych, kontroli chemicznej/procesu itp. Model odporny na eksplozję można również stosować w urządzeniach automatycznych w niebezpiecznych obszarach, takich jak ropa i gaz ziemny.

Funkcja i sekcja proporcjonalnego zaworu kontroli przepływu 3freez-1x

Ogólny

Proporcjonalne zawory sterujące przepływem typu 3 z kontrolą pozycji i elektroniką pokładową są dostępne w rozmiarach nominalnych 6 i 10. Są one uruchamiane za pomocą proporcjonalnego elektromagnesu z indukcyjnym przetwornikiem pozycji. Histereza wynosi <1 %.

Elektronika pokładowa jest kalibrowana w fabryce i umożliwia szybki czas reakcji. Konstrukcja korpusu zaworu jest taka, że ​​przepływ resztkowy przebiega przez port P.

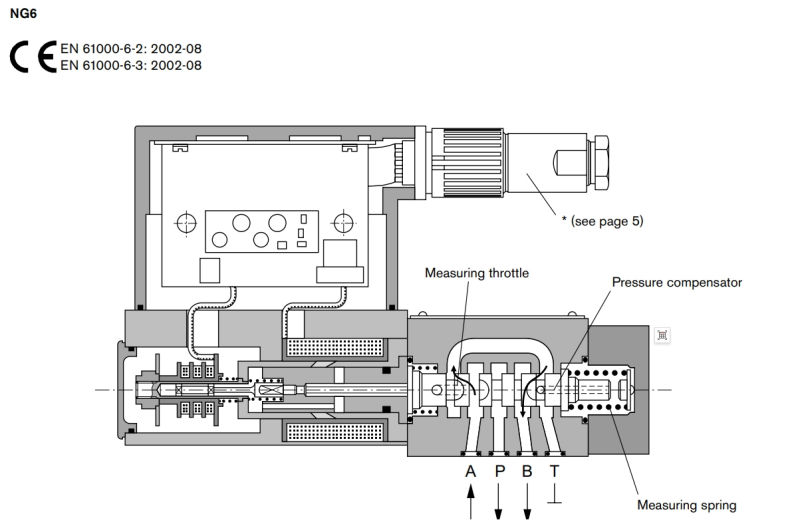

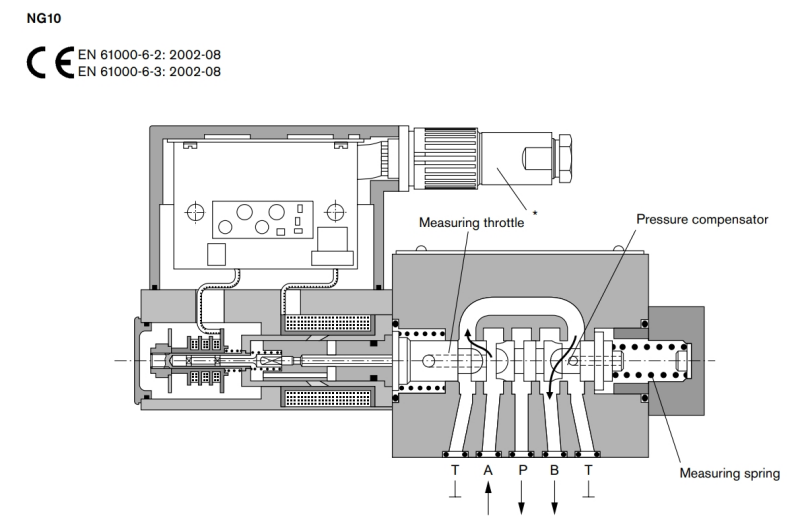

Podstawowa zasada

Aby dostosować natężenie przepływu oleju z B, w elektronice wyzwalającej ustawiono punkt zadany. W oparciu o ten punkt zadany elektronika kontroluje cewkę elektromagnesu jako funkcję sygnału z przetwornika pozycji. Kontrola pozycji zapewnia bardzo niską histerezę. Otwarcie zaworu jest określone przez krawędzie pomiarowe na szpule, a zintegrowany kompensator ciśnienia porównuje spadek ciśnienia za pomocą sprężyny pomiarowej 8-barowej. Kompensator ciśnienia ze sprężyną pomiarową reguluje ciśnienie przed krawędzią dławiki zgodnie z uproszczoną wzorem: „Ciśnienie obciążenia plus siła pomiaru sprężyny”. W ten sposób spadek ciśnienia w krawędzi pomiaru jest utrzymywany na stałym poziomie.
