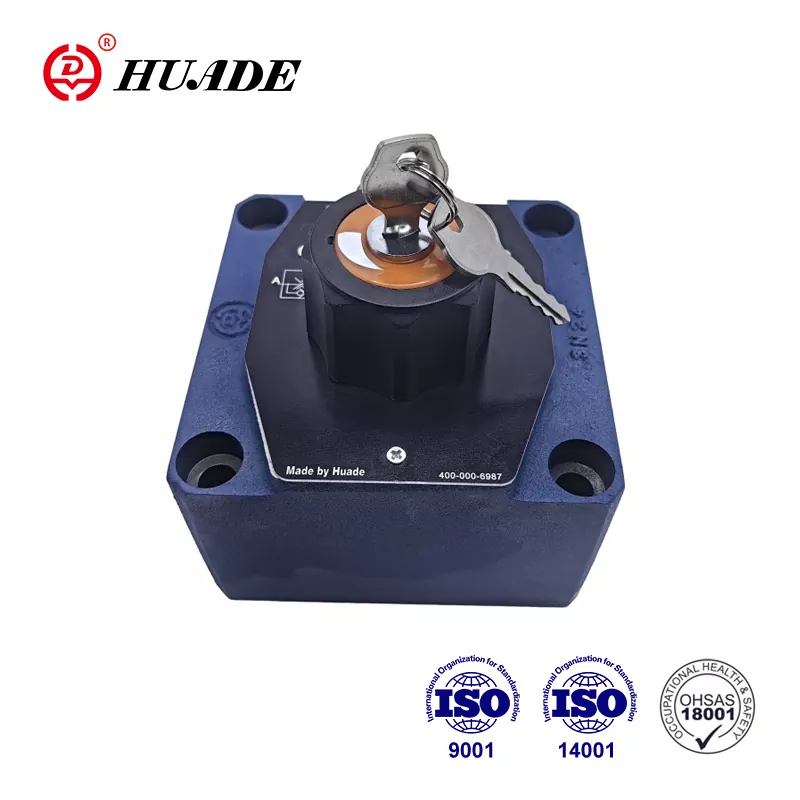

Zawór sekwencyjny ciśnienia typu DZ 10 DP jest zaworem sekwencyjnym sterowanym bezpośrednio. Służy do zależnego od ciśnienia sekwencjonowania drugiego systemu. Jest szeroko sprzedawany w Chinach i za granicą, charakteryzując się wysoką jakością i niższą ceną. Zawór sekwencyjny ciśnienia Huade® jest w pełni zgodny z międzynarodowymi standardami w branży hydraulicznej. Dzięki wprowadzeniu zaawansowanej technologii Rexroth zawory hydrauliczne Huade® są kompatybilne z Rexroth pod względem wydajności.
|
Dane techniczne |
|
|
Ciśnienie wlotowe, przyłącze P, B (X） (MPa) |
do 31,5 |
|
Ciśnienie wylotowe, przyłącze A (MPa) |
do 21.0 |
|
Przeciwciśnienie, przyłącze T (MPa) |
do 16.0 |
|
Maks. dopuszczalny przepływ (L/min) |
do 80 |
|
Płyny |
Olej mineralny (do uszczelnienia NBR) lub ester fosforanowy (do uszczelnienia FPM) |
|
Zakres lepkości (mm ²/s) |
10 ~ 800 |
|
Zakres temperatury płynu (℃) |
-30 do +80 |
|
Czystość płynu (um) |
Czystość płynu Maksymalny dopuszczalny stopień zanieczyszczenia płynu zgodnie z NAS 1638 klasa 9 |
|
Maks. przepływ (L/min) |
do 80 |
Cechy:
▶ Do montażu płytowego
▶ 4 stopnie ciśnienia
▶ 4 elementy regulacyjne:
. Pokrętło obrotowe
. Tuleja z sześciokątem i kapturkiem ochronnym
. Zamykane pokrętło ze skalą
. Pokrętło obrotowe ze skalą
▶ Z przyłączem manometru
▶ Zawór zwrotny, opcjonalnie
▶ Schemat mocowania zgodny z DIN 24 340, forma D, ISO 5781 i CETOP - RP 121H
Aplikacja:
Ten zawór sekwencyjny DZ 10 DP może być szeroko stosowany w układach hydraulicznych maszyn dźwigowych i transportowych, maszyn budowlanych, pojazdów przemysłowych, obrabiarek, statków, hutnictwa i innego sprzętu.
Ciśnienie sekwencyjne ustawia się za pomocą elementu regulacyjnego (1).
Sprężyna dociskowa (2) utrzymuje suwak sterujący (3) w pozycji początkowej, zawór jest zamknięty. Ciśnienie w porcie A występuje w obszarze tłoka suwaka sterującego (3) naprzeciwko sprężyny naciskowej (2) poprzez przewód sterujący (4). Gdy ciśnienie osiągnie wartość ustawioną na sprężynie naciskowej (2), suwak sterujący (3) zostaje przesunięty i otwiera połączenie A z B. Układ podłączony do portu B działa sekwencyjnie bez spadku ciśnienia w kanale A.
Sygnał sterujący uzyskiwany jest poprzez przewód sterujący (4) z portu A lub zewnętrznie poprzez złącze X.
W zależności od zastosowania zaworu, wyciekający olej może być odprowadzany na zewnątrz przez złącze Y lub wewnętrznie przez B.
konstrukcja DZ 10 DP 1 -40B
Symbole DZ 10 DP-10B
