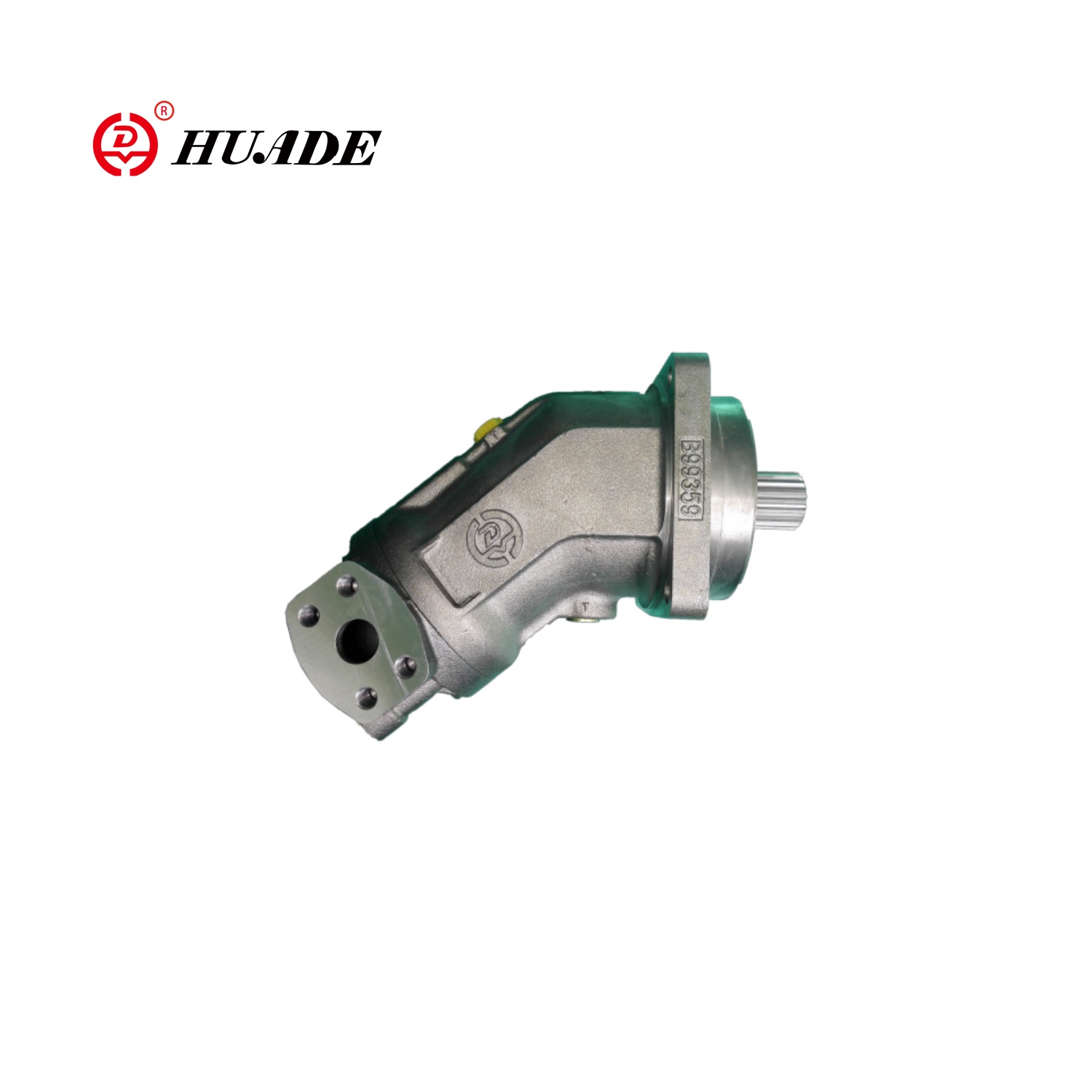

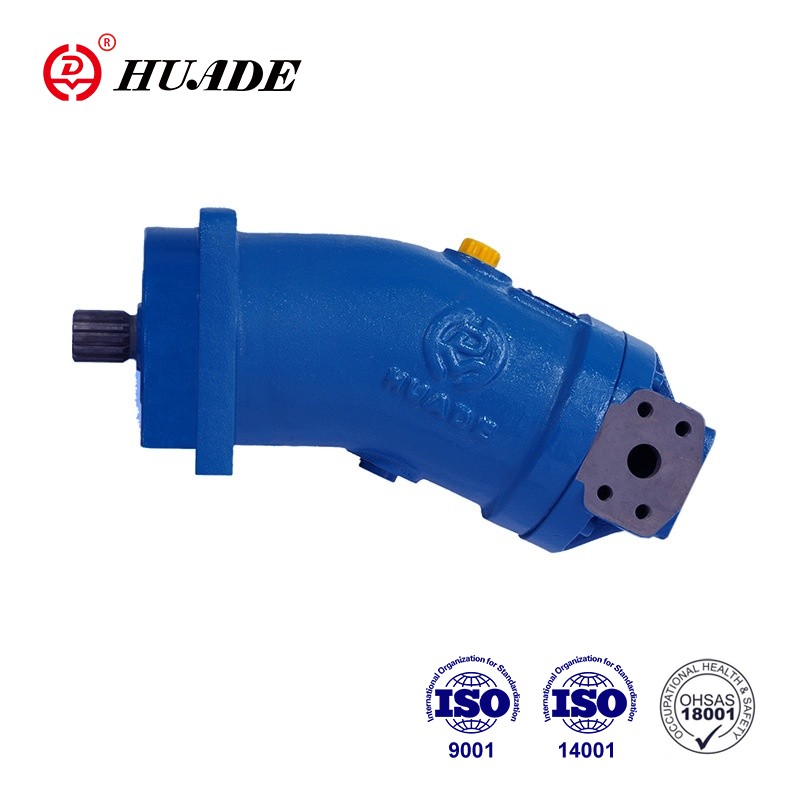

Silnik stały z tłokiem osiowym A2FM

Silnik stały z tłokiem osiowym A2FM charakteryzuje się wyjątkowo dużą zdolnością adaptacji i elastycznością. Nadaje się zarówno do zastosowań w obwodzie otwartym, jak i zamkniętym. Silnik charakteryzuje się zwartą konstrukcją, wysoką ogólną wydajnością oraz ekonomicznym i praktycznym zastosowaniem.

Parametr produktu stałego silnika z tłokiem osiowym A2FM

■Uszczelnienie wału…Dopuszczalne obciążenie ciśnieniem

☑Na żywotność uszczelnienia wału wpływa prędkość osiowego zespołu tłokowego i ciśnienie spustowe obudowy (ciśnienie w obudowie).

☑Średnia różnica ciśnień wynosząca 2 bary pomiędzy obudową a ciśnieniem otoczenia nie może być trwale przekroczona w normalnej temperaturze roboczej.

☑ Większa różnica ciśnień przy zmniejszonej prędkości obrotowej, patrz wykres. Dopuszczalne są chwilowe skoki ciśnienia (t < 0,1 s) do 10 barów. Żywotność uszczelnienia wału zmniejsza się wraz ze wzrostem częstotliwości skoków ciśnienia.

☑Ciśnienie w obudowie musi być równe lub wyższe od ciśnienia otoczenia.

■Zakres temperatur

☑Uszczelnienie wału FKM można stosować przy temperaturach spustowych obudowy od -25°C do +115°C

☑W przypadku zastosowań poniżej -25°C wymagane jest uszczelnienie wału NBR (dopuszczalny zakres temperatur -40°C do +90°C). Podczas zamawiania podać uszczelnienie wału NBR zwykłym tekstem. Skontaktuj się z nami.

■Kierunek przepływu

■ Zakres prędkości

☑ Brak ograniczenia minimalnej prędkości obrotowej nmin. Jeżeli wymagana jest równomierność ruchu, prędkość obrotowa nmin nie może być mniejsza niż 50 obr./min. Zobacz tabelę wartości dla maksymalnej prędkości.

■ Łożysko o długiej żywotności

☑ Rozmiary 250～500

☑ Zapewnia długą żywotność i możliwość stosowania z płynami hydraulicznymi HF. Identyczne wymiary zewnętrzne jak silnik ze standardowymi łożyskami. Możliwa jest późniejsza konwersja na łożyska o przedłużonej trwałości.

☑Zaleca się płukanie łożysk i obudowy przez port U.

■Przepływ płukania...Zalecane

Porty	Port dla	Diagram
A, B T	Działający port Port spustowy

Cecha produktu i zastosowanie stałego silnika z tłokiem osiowym A2FM

Cechy:

Silnik HD-A2FM  Rozmiary 5 ~ 500  Seria 6

Ciśnienie nominalne 400 barów/ciśnienie maksymalne 450 barów

▶ Stały silnik z osiowo stożkowym zespołem obrotowym tłoka o wygiętej osi, np

napędy hydrostatyczne w obiegach otwartych i zamkniętych

▶ Do zastosowań mobilnych i stacjonarnych, prędkość wyjściowa wynosi

zależy od przepływu pompy i pojemności skokowej silnika.

▶ Precyzyjnie stopniowane rozmiary umożliwiają daleko idące dopasowanie do obudowy napędu

▶ Wysoka gęstość mocy, Małe wymiary, Wysoka sprawność całkowita, Dobre właściwości rozruchowe, Ekonomiczna konstrukcja, Jednoczęściowy tłok stożkowy z pierścieniami tłokowymi do uszczelniania.

Aplikacja:

Silnik osiowy z tłokiem osiowym A2FM o stałej wydajności jest szeroko stosowany w maszynach mobilnych i różnych okazjach przemysłowych, takich jak koparki, dźwigi, ładowarki, walce, betoniarki i inne ciężkie maszyny i urządzenia, a także w metalurgii, górnictwie, przemyśle naftowym, przemyśle chemicznym i innych pola przemysłowe.
